Krovni letvica - izbor, projektiranje i montaža

Rafter sustav je složen uređaj koji se sastoji od skupa međusobno povezanih elemenata koji pružaju podršku za krovne padine. To je možda najteže u dizajnu i instalaciji strukturne jedinice svake strukture. Kako bi okvir bio izdržljiv, pouzdan i sposoban izdržati intenzivna opterećenja, potrebno je točno izvršiti izračun i odrediti količinu, veličinu i međusobnu udaljenost između njegovih elemenata. Sjecište krova, unatoč svojoj vanjskoj jednostavnosti, igra važnu ulogu, raspoređujući težinu krovne kuke između potpornih nosača. U ovom članku ćemo vam reći što je sanduk, kao i kako se to radi s vlastitim rukama.

Dizajn i svrha

Nasljeđivanje krova je jednostavna struktura koja se sastoji od malih poprečnih presjeka postavljenih okomito na nosače okvira. Ova specifična podnica može biti izrađena od drveta ili metala, koja varira udaljenost između elemenata ovisno o nagibu i strukturi krova, kao io vrsti odabranog krovnog materijala. Kutija u dizajnu vitlošeg okvira obavlja sljedeće funkcije:

  • Raspodjela opterećenja s krovišta. Svaki kvadratni metar krova zajedno sa snježnom masom može težiti više od 300 kg, pa je važno ravnomjerno raspodijeliti tu težinu između greda tako da se krov ne deformira.
  • Oblikovanje dolje Podovi ploča, šperploča ili letvica, postavljeni preko greda, služe kao baza na kojoj je krovni pokrov položen i učvršćen. Posebno je važna dodatna podrška za meke materijale i visoku prevlaku težine.
  • Za montažu krovova. Ispravno odabrani korak letvice omogućava jednolikost pričvršćenja krovnog materijala pomoću spajala zahvaljujući kojima može izdržati veći opterećenje vjetrom.

Važno je! Pravilno oblikovana obreshetka omogućuje vam jačanje onih mjesta okvira koji su podvrgnuti povećanom opterećenju, na primjer, dolinama, područjima u kojima su priključene žljebovi ili nositelji snijega.

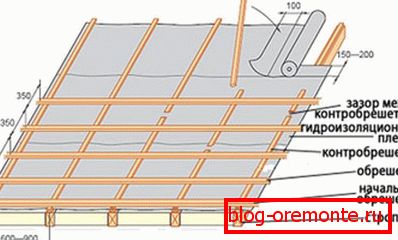

Krovna struktura Dijagram sanduka uređaja

materijali

Mnogi neiskusni graditelji pitaju se kako napraviti sanduk vlastitim rukama, i što je najvažnije od toga. Činjenica je da mora biti snažna, pouzdana, izdržljiva, ali istodobno i svjetlost, tako da ne pretjerano opterećuje strukturu. Ovisno o načinu rasporeda za izradu sanduka koje se koriste:

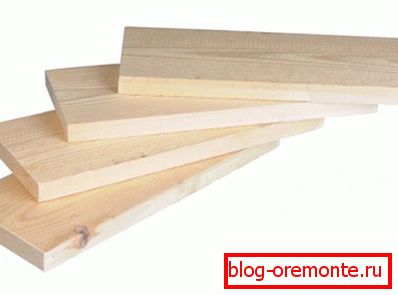

  1. Odrezana i neodređena ploča. Prirodno drvo - najpopularniji materijal koji se koristi za izradu podova, koji je pričvršćen na krov, jer je lagan i izdržljiv. Pomoću ploča možete napraviti čvrstu rešetku ili rijetku sanduk, tako da je to univerzalna podnica koja je pogodna za gotovo sve krovove. Drvena sanduka ima samo jedan nedostatak - slaba otpornost na vlagu, pa mora biti oslikana ili impregnirana antiseptikom. Urezivanje ploče

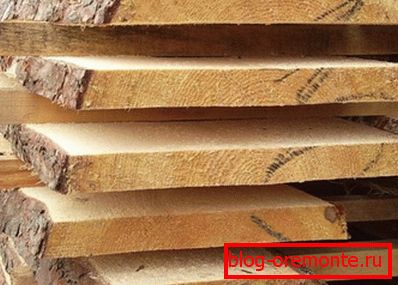

    Neodređena ploča

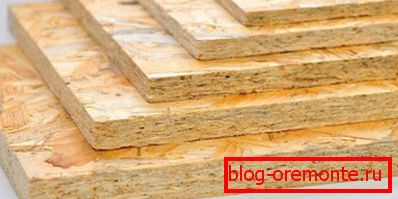

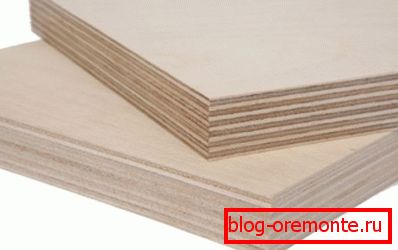

  2. Šperploča otporna na vlagu ili OSB. Za izradu neprekinutih sanduka potrebnih za podnice mekog krovišta (ondulin, šindre, krovne membrane, krovni materijal), teških materijala (keramičkih pločica, škriljeva), ili za blokiranje štakora s minimalnim nagibom koriste se razni proizvodi od prerade drva. Lijepljena vodonepropusna šperploča Orijentirani otpornik na žbuku

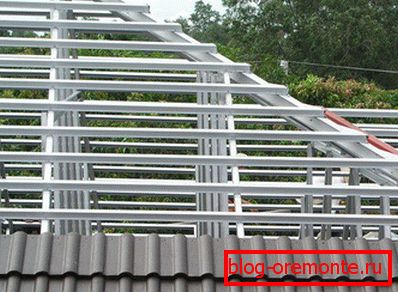

  3. Metalni profil. Četvrtasti kvadratni profil, metalni uglovi ili cijevi koriste se za izradu krovnog krova s ​​većom nosivosti s relativno malom težinom, koji se koristi za preklapanje krova velikog područja. To košta više od drveta, ali traje mnogo dulje, jer ima visoku antikorozivnu svojstva. Metalni sanduk pod metalom

Stručni krovnici smatraju prikladnim stvoriti letvicu s metalnog profila, što je skuplje samo ako duljina krovnog nagiba prelazi 6 metara, a vodonepropusna prevlaka je teška.

Načini dogovora

Postoje tri glavna parametra izvedbe podnih obloga na kojima treba biti izvedena krovna instalacija: visina letvice, kao i poprečni presjek svojih elemenata i materijal koji se koristi za njegovu konstrukciju. Međutim, postoji još jedna karakteristika, izbor koji ovisi o sastavu krovne pite. Uređaj za rezanje može biti:

  • Jedan sloj. Jednoslojni sloj sastoji se od samo jednog niza tračnica, koji su pričvršćeni preko nogavica s predodređenim korakom za vrijeme izračuna. Razlika u ovoj opciji je da između drvenog okvira i pokrovnog premaza ne stvara jaz u kojem cirkulira zrak. Stoga se ovaj dizajn koristi pri ugradnji krovova "hladnog" tipa.
  • Dual Layer. Dvoslojna konstrukcija sastoji se od dva sloja tračnica: kontra-rešetke pričvršćene duž nogavica i samog omotača koji se nalaze preko njih. Takav uređaj omogućuje stvaranje otvora za provjetravanje između drvenih elemenata okvira i krovnog pokrova krova, sprečavajući ih da dođu do kontakta s kondenzatom i vlagom atmosfere. Stoga se ova opcija dizajna koristi pri ugradnji "toplog" krova, koji uključuje izolaciju.

Zapamtite da se između sanduka i nosača moraju postaviti vodonepropusni film koji štiti krovni okvir od kontakta s vodom. Vodonepropusnost je izrezana u trake, a zatim fiksirana s konstrukcijskim klamericama s trakama preko krovne rešetke. Ako želite, spojevi između traka mogu se lijepiti ljepljivom trakom.

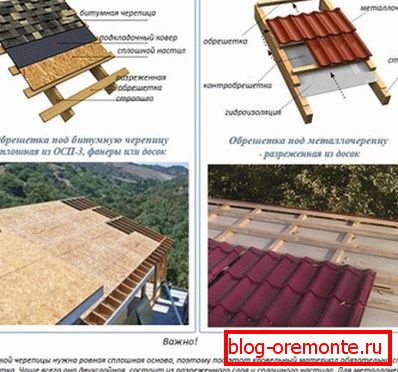

Razlike između sanduka za mekane i tvrde krovne materijale

vrste

Prije nego što s vlastitim rukama napravite sanduk za krov, potrebno je izračunati ukupnu težinu krovnog kolača, uzimajući u obzir maksimalno moguće sniženje snijega u zimskom razdoblju. Ovi izračuni pomoći će odrediti potrebnu nosivost podnice, a na temelju tog faktora možete odabrati veličinu presjeka svojih elemenata i razmak između njih. Metalna ili drvena traka mogu imati slijedeći izgled:

  1. Čvrsta. Čvrsta podnica ugrađena je u slučaju da je krovni pokrivač korišten za preklapanje krova mekog tipa. Budući da nije u stanju samostalno držati oblik, zahtijeva čvrstu podlogu od otporne na vlagu ili OSB, udaljenost između listova pri polaganju ne smije prelaziti 1 cm.
  2. Rešetke. Rešetka se naziva rešetka ili standardna, ako je udaljenost između njezinih elemenata 25-45 cm. Izrađena je od rezane ili neodreñene ploče ili drveta i pogodna je za montažu većine plošnih krovnih materijala, jer pruža dobru razinu podrške.
  3. Rijetka. Ako se udaljenost između susjednih letvica nalazi na visini od 50 cm, obično je izrađena od zavarenog metalnog profila jer treba imati veliku nosivost. Korištenje rijetke baze preklapaju se krovovi s velikim prostorom, kao i kada se ugrađuju teški krovni materijali u svrhu smanjenja težine strukture.

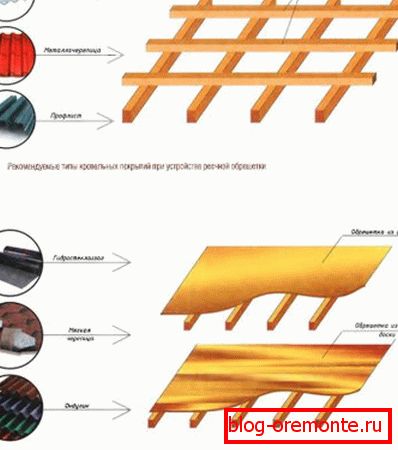

Čvrsta i rijetka obrashetka Vrste sanduka

Imajte na umu da izgled podova koji se koristi za popravak pokrova krova ne utječe samo na materijal iz kojeg je izrađen, već i na korak omatanja. Teži krov i blagi padovi, to manje treba biti udaljenost između susjednih šina.

Kriteriji za odabir

Izbor letanice temelji se na kompetentnom proračunu, uzimajući u obzir sve značajke dizajna krova. Ovi izračuni pomažu pronaći optimalni materijal za njegovu proizvodnju, traženi poprečni presjek i udaljenost između njegovih elemenata. Sljedeći kriteriji utječu na izbor dizajna:

  • Kut nagiba krova. Što je veća nagib, manje se snijega nakuplja na površini krova, što znači manje stresa na okviru krova, zbog čega je moguće povećati korak između elemenata letvice.
  • Vrsta krovišta. Ako materijal ima kruti oblik i nije deformiran tijekom rada, za njegovu instalaciju koristi se rijetki ili rešetkasti sanduk jer zahtijeva minimalnu podršku. Meke prevlake, naprotiv, položene su na čvrstu podlogu.
  • Klimatski uvjeti. Ako se gradnja izvodi u regiji sa snježnim zimama, onda se sanduk treba ojačati dodatnim elementima kako bi mogao podnijeti dodatno opterećenje tijekom snijega.

Imajte na umu da je instalacija letvice izvedena nakon instalacije parova trava, kada su njihovi gornji rubovi poravnati na razini zgrade i nalaze se u istoj ravnini, u suprotnom krov će se pokazati kao krivulja.

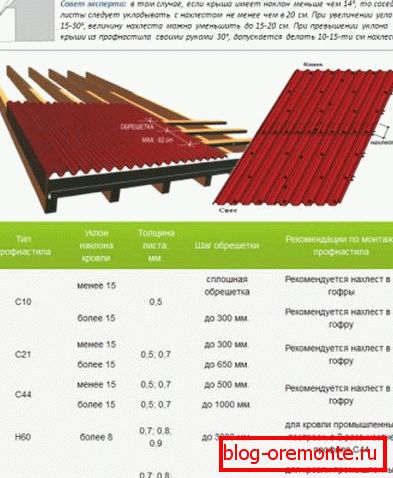

Izbor letvica ovisno o krovnom materijalu Odabir koraka kolone
