Krovni sustav krovne konstrukcije i crteži

Sustav trave je kombinacija svih potpornih elemenata koji tvore kostur na kojem leži krovna pita. Sposobnost krova da izdrži vjetar i snijeg opterećenja, kako bi zaštitili unutrašnjost od vode i hladnoće, ovisi o snazi ​​i pouzdanosti ovog temelja. Kako bismo se profesionalno bavili skupe usluge tvrtki koje obavljaju krovne radove, reći ćemo što se sastoji od krovnog sustava četverouglastog krova, koji su materijali potrebni za njegovu proizvodnju i kako ga sastaviti.

Potkrovlje u krovu

Krovni krov

Kuća s krovom

Vrste krovnih krovova

Ime "chetyrehskatnaya" ujedinjuje nekoliko tipova krova koji se sastoje od četiri ravnine, padinama:

  • Neraspoložen. Njegov dizajn uključuje četiri obronka dviju geometrijskih oblika: dva su u obliku trapeza, dva su trokutasta. Ploče u obliku trokuta zamjenjuju okove strukture. S jedne strane, ovo je plus, jer je moguće spremiti materijal za zidove, as druge, minus, jer nedostatak kopča ne dopušta da se ugrade obične okomite prozore.

    Krovni krov

  • Gutter Dutch. Zapravo, to se pripisuje tipovima krovova s ​​dvije padine, a zatim krovovima od četiri kata. U zbunjenosti krovara ulaze u skraćene obronke lica, kukove. Ne zamjenjuju zabat, nego ga preoblikuju na trapezoidni oblik. Nizozemski krov izgleda vrlo originalno i izvrsno je za gradnju u vjetrovitim područjima zbog smanjenog djelovanja vjetra.

    Izgubljeni nizozemski krov

  • Polako otvrdne danski. Bokovi ove vrste krova ne odsječe gornji dio kopita, već donji dio, čineći padine uobičajene duljine. I pod hrpom takvog dizajna ostaje mali čep u obliku trokuta koji, međutim, omogućava uštedu na prozorskim vratima i organiziranju pristupačnijeg vertikalnog osvjetljenja.

    Dječji krov od pola kilometra

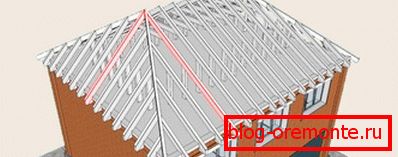

    Rafterov sustav krovnog polukružnog krova

  • Шатровая. Otvoreni krov используется для строений, имеющих квадратную форму. Она состоит их четырех скатов, которые представляют из себя равнобедренные треугольники и сходятся в одной точке, не образуя конька.

Otvoreni krov

Unatoč vanjskim razlikama, vitloški sustavi četveronoščastog krova izrađeni su od istih elemenata, vođeni istim pravilima.

Vrste krovnih sustava

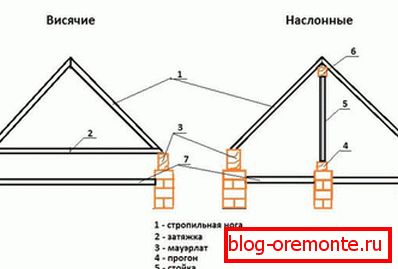

Krovni sustav krovišta četverosmjernog pogleda ima drugačiji izgled, ovisno o početnim uvjetima: površini kuće koju treba prekriti i unutarnjem rasporedu. Postoje tri vrste:

  1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Sustav prigušivanja ograde четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.

    Sustav prigušivanja ograde

  2. Naslonnaya. Naselila se u kućama u sredini ili na čijim su se stranama nalazili unutarnji nosivi zidovi. Sustav trave u ovom slučaju nije podržan samo na vanjskim, već i na unutarnjim zidovima. Sustavi s armiranom ojačanom rešetkom su pouzdani i uravnoteženi, lakše je i jeftinije za montiranje.

    Sustav suspendiranog konja

  3. U kombinaciji. Sastoji se od elemenata naslonnogo i visećeg rešetkastog sustava. Koristi se ako se kao dodatna podrška ne koriste stupci ili stupci nego unutarnji zid. Zatim se vješalice rabe s nosačima, stvarajući otvoreni dizajn s otvorenim podnim gredama.

Suspendirane i viseće grede

Ova vrsta krovnog sustava pogodna je za određenu kuću, koja se određuje tijekom projektnog razdoblja, izračunava i izrađuje crteže.

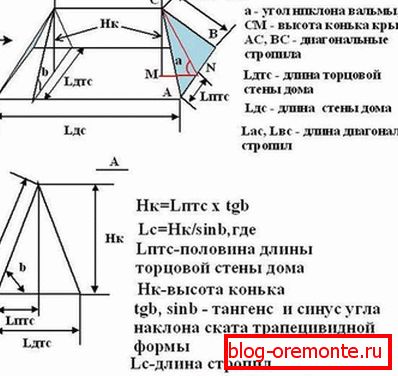

Izračun nagiba nagiba i visina grebena

Izrada krovnog sustava četveronožnog krova počinje s izračunima koji određuju geometriju buduće strukture:

  • Izračun rampa za nagib. Stručni dizajneri izvode izračun temeljene na trigonometrijskim formulama koje izračunavaju nagib nagiba kroz kosinus trokuta s određenom osnovom jednakom širini kuće. No, graditelji novaka mogu koristiti referentne tablice koje pružaju preporučene vrijednosti nagiba za zone raznih vjetrovi i snijegnih opterećenja, te raznih krovnih materijala. Među tim čimbenicima određuje ograničenje, što će biti optimalno za ovu konstrukciju. Imajte na umu da je kut nagiba od mačke u rasponu od 45-55 stupnjeva prikladan za većinu projekata. Međutim, što je strmiji, više materijala se troši tijekom izgradnje.

    Izrada projekta krova kuka

  • Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. Otvoreni krov имеет коньковый узел, так как все стропила сходятся в одной точке.

Izračunavanje kuta nagiba i visine grebena

Kako bi se olakšao proces oblikovanja rešetkastog sustava četveronoščastog krova, mogu se koristiti posebni računalni programi - kalkulatori koji zahtijevaju samo unos početnih podataka: veličina kuće, broj rampe.

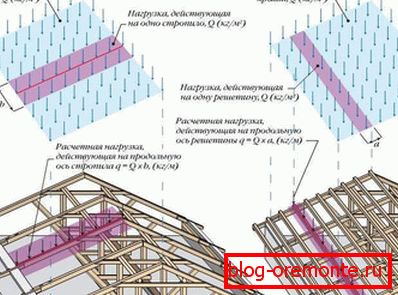

Izračun opterećenja

Sljedeća faza dizajna je odrediti sastav elemenata rešetkastog sustava i njihovog odjeljka. Da biste to učinili, izvršite izračunavanje opterećenja na koje je izložen dizajn chetyrekhskatny. Podijeljeni su u tri vrste:

  • Trajno. Njihov hiper krov se doživljava cijelo vrijeme. U ovoj vrsti uključite težinu krovne kleveze, rešetkasti sustav, potkrovlje, ako namjeravate koristiti potkrovlje kao stambeni prostor. Ne zaboravite da sustav odvodnje snijega odvodi - ovo je također dodatno opterećenje koje nosi krov.

    Izračun rešetkastih sustava

  • Privremeni. Struktura nije stalno podvrgnuta djelovanju ovih opterećenja, ali samo s vremena na vrijeme, u preostalim razdobljima je minimalna. Riječ je o snijegu i vjetru, težini odmrznute i kišnice, masu osobe koja obavlja popravke i održavanje krova.

    Krovno opterećenje

  • Posebna. Ova stavka je relevantna za stanovnike područja s povećanom opasnosti od seizmičkih ili uragana. Četverokutni krov dizajniran je uzimajući u obzir moguće ekstremne opterećenja kako bi osigurao ljude pod njom.

Izračunavanje sekcije trake

Ukratko, vrijednosti svih opterećenja određuju ukupnu količinu koja, ovisno o upotrijebljenom krovnom materijalu, može doseći 180-250 kg po kvadratnom metru. Na temelju ove figure, odredite broj elemenata rešetkastog sustava i njihovog odjeljka, koji se odnosi na referentnu tablicu. Složeniji sustavi prikladniji su za izračunavanje u posebnim programima, čiji je rezultat gotov dijagram vitloškog sustava krovnog tipa s četiri valjka.

Krovni projekt

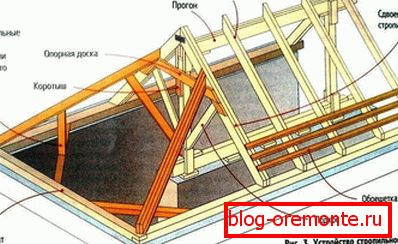

Glavni elementi

Krovni krovni sustav sastoji se od mnoštva sastavnih dijelova, obveznih i pomoćnih:

Izgradnja krovnog krova

  1. Mauerlat. Dijelovi snopa od 100x100 mm ili 150x150 mm ravnomjerno raspoređuju opterećenje oko opsega nosivih zidova. Razlika između četverostrukog krova je da su za njegovu ugradnju potrebna četiri nosača, a ne dva, kao i za dvostrane.
  2. Ležeći Šipka koja služi kao podrška policama, koja se koristi u sustavu nosnog rešetka. On, kao mauerlat, distribuira težinu krova, ali se nalazi na unutarnjem zidu ležaja.

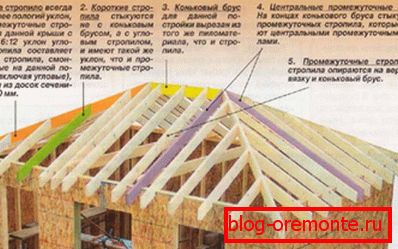

  3. Rafterove noge. Elementi ploča s presjekom od 50x150 mm ili 100x150 mm, koji nose krovne kolače i postavljaju geometriju rampe. U izgradnji chetyrehskatnyh krovova koristiti obične, ram i rampe rogovima. Privati ​​su raspoređeni u paru duž sljemene grede, formirajući trapezoidne padine. Opaki, krećući se od grebena do dva kuta kuće, čine krajnje trokutaste staze. Rafters se temelje na vrhu letvica i imaju različite duljine.
  4. Ridge run. Drvo, na temelju vertikalnih stalaka, na koje su pričvršćeni rogeri. Ovo je najviša točka krova.
  5. Stalci. Okomiti pribori koji su postavljeni na tlo. Podupiru sljemenu gredu ili srednju nogu.
  6. Podrhtavanje. Šipke koje su postavljene pod kutom na noge tračnice kako bi se spriječile savijanje.
  7. Zatezanje i vijak. Horizontalni skakači izrađeni od drva ili metala, povezujući parove nogu, smanjujući opterećenje na zidovima. Vijak je ugrađen u gornji dio greda, u pritezu na dnu, često se koristi kao podne grede.
  8. Poljoprivredna poduzeća Sprengel. Sprengel - vertikalni nosač za rasporene grede. Ako na njemu nemate ništa protiv, postavite stezanje između dvije susjedne strane kuće i uz pomoć metalnih uglova pričvrstite omot.
  9. Tokarenje. Osnova za podove krovnih materijala. Ako su ploče pričvršćene bez praznina, oblik letvice naziva se čvrsta. A ako se zajednice izmjenjuju s malim čišćenjem - rešetkom. Shematski shema ovise o vrsti krovnog materijala.
  10. Izgled krova. Dio rogova, koji je 40-50 cm u korist perimetra kuće, štiti ga od vlage.

Izgradite sigurnosni sustav

S crtežem rešetkastog sustava u ruci, možete započeti montažni rad. Budući da se prirodno drvo koristi uglavnom kao materijal, neće biti suvišno postupati s antiseptikom duboke penetracije kako bi se zaštitili od vlage i bakterija. Krovni majstori privlače niz značajki koje treba uzeti u obzir kod postavljanja rešetkastog sustava krovnog krova:

  • Teško je čak i za vrlo iskusnog radnika da obavlja rad na montaži krova sama zbog velike duljine i težine rešetkastih nogu i stupova.

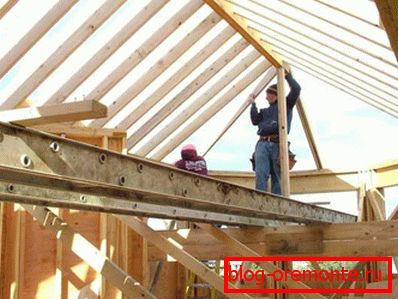

    Ugradnja običnih greda

  • Budući da su neki elementi rešetkastih sustava dugi, a posebno dijagonalni rogeri, rezana građa standardne veličine nije pogodna za njihovu proizvodnju. Taj se problem rješava uz pomoć kompozitnih rešetki od dva ili čak tri dijela.

    Ugradnja dijagonalnih greda

  • Ako duljine rogova nisu dovoljne za oblikovanje nadvožja, oni se stavljaju na mjesto fillys od ploče od manjih dionica.

Kompetentno izračunati i dobro sastavljeni rešetkasti sustav osnova su dugoročnog rada četverokupnog krova, koji će postati pouzdana zaštita od vremenskih utjecaja, bez obzira na to je li šator ili šipka!
