Krovni sustav krovnog zida

Pri izgradnji bilo koje građevine ili strukture, krov je konačni element. Ovo je preklapaj koji ne samo da prenosi vanjske opterećenja na zidove zgrade, nego ih jednako dijeli i na zidove i unutarnje podloge kuće. U većini regija, uobičajeni krovni krov je postao široko rasprostranjen. Razmislite o njezinu uređaju.

Što je krovni krov?

Stambeni potkrovlje

To je najpopularnija vrsta krova u izgradnji stambenih zgrada. Omogućuje vam stvaranje prilično prostranog potkrovlja, koji ne zahtijeva dodatnu izolaciju. Štoviše, shema krovnih krovova je vrlo jednostavna. Njegova instalacija ne zahtijeva velika financijska ulaganja.

Krovni nosač sastoji se od dvije pravokutne ravnine koje su međusobno povezane na vrhu, a na dnu zidova kuće. Kraj takve zgrade obično je izrađen od istih materijala kao i zidovi zgrade. Također možete napraviti ulaz u potkrovlje. Međutim, to može biti tipa mansarda.

Danas je vrlo moderno izgraditi još jednu sobu u potkrovlju. Izolirano od unutarnjeg krovnog krovnog sustava pruža vam stvaranje prave dnevne sobe.

Kut krovišta treba doprinijeti neovisnom padu kišnice i rastaljenog snijega.

Dizajn krovnog krova

Shema uređaja krovni krov

Gableovi dizajni su najpopularniji u jednokatnim zgradama.

Izgradnja krovne ploče uključuje:

  • rogovi;
  • sanduk;
  • nagnuti zrakoplovi;
  • mawérlat;
  • horizontalna rebra;
  • konj;
  • dolina;
  • prevjesi.

Kut nagiba

Kut nagiba

Jedna od najvažnijih komponenti pouzdanog krova je kut nagiba ili, drugim riječima, kut nagiba. Njegova je vrijednost izravno ovisna o klimi svakog pojedinog područja, svojstvima krovnih materijala i arhitektonskom dizajnu zgrade.

Što je veći kut nagiba krova, na njemu se sakuplja manje snijega, a viši pritisak vjetra treba izdržati. Stoga, na područjima gdje postoji velika količina oborina, krov je uvijek ugrađen pod velikim kutom tako da se na njega ne nakupljaju velike mase snijega koje bi mogle srušiti zgradu.

  1. Brzina snijega koja se spušta s krova također ovisi o krovnom materijalu.
  2. Kakvoća krovišta također ovisi o težini. Stoga se to mora uzeti u obzir pri stvaranju sigurnosne granice za krovne sustave.

Obratite pažnju! U područjima gdje jaki vjetrovi često puše, krovovi se lagano spuštaju kako bi se smanjio pritisak vjetra. Međutim, na krovnom krovu kut nagiba ne smije biti manji od 5 stupnjeva, bez obzira na klimatsku regiju.

Trošak izgradnje ovisi o nagibu i pravilnom izboru. Uostalom, kako bi pokrili krov s strmim nagibom, trebate veću količinu krovnog materijala i radni napor radnika.

Struktura zvučnika uređaja

Struktura krovnog sustava krovnog krova određuje se oblikom krova, brojem unutarnjih stupova, duljinom presjeka između stupova i ostalih čimbenika.

Trbušne noge su vodeći dio konstrukcije. Postavljeni su uz padinu krova i služe kao podloga za letvicu.

Raftovi u takvim zgradama su dvije vrste:

  • visi - koji se temelje na zidovima kuće samo završava, bez sudjelovanja međusobnih stupova;
  • Objesi - koji se oslanjaju na zidove kuće, na krajeve i na srednji dio.

U izgradnji kuća s laganim zidovima za ugradnju krova koristi vješanje rafterima. Njihova glavna prednost je što mogu preklapati dugačku sekciju. Taj element rešetkastog sustava radi u kompresiji i savijanju.

Nagnuti rogeri u izgradnji krovnog krova

Zbog svojih tehničkih svojstava, rogeri opterećuju samo dva ekstremna stupova potpore - zidove zgrade. Snažan učinak kidanja usmjeren je na grede. Da bi se ublažio ovaj efekt i spriječio divergenciju nogu, koristite stezanje: drveni ili metalni. Fiksirani su na podnožju greda. Greda s podupiračima ojačana je paralelno sa zatezanjem, ako je duljina dionice veća od 8 metara. U slučaju kada je raspon manji od 8 metara, između vrha greda i umetanja vijka umetnite vijak.

Viša postavka pričvršćivanja osigurava snažan i dugotrajni spajanje s gredama, i bez obzira kakve su kakve kakvoće, od čega su izrađene. Svrha svega toga je spriječiti rasipanje i smanjivanje progiba. Ova tehnologija stalno pronalazi svoju primjenu u krovnim sustavima krovova mansarda.

Ako zgrade imaju međupološke stupce ili srednji nosivi zid, ovdje se može upotrijebiti nagnuta rešetka. Mogu se koristiti ako veličina duljine nije veća od 6,5-7 metara.

Obratite pažnju! Postavljanje još jednog dodatnog stupca omogućit će da se širina preklapanja na 11,5 do 12 metara, a dva stupca - na 15-15,5 metara.

Vrsta temelja od greda za krov ovisi o građevinskim materijalima koji se koriste pri izgradnji kuće i njegovog okvira.

Obratite pažnju! Krovni sustav s korištenjem zidnih greda za krov, ceteris paribus, jednostavnijim i lakšim montiranjem, u usporedbi s istim sustavima. Osim toga, uporaba ove vrste rogova štedi robu i, time, materijalne resurse kupca.

Prilikom korištenja visećih i montiranih greda istodobno u nekoliko dijelova pri izgradnji jednog krova, moguće ih je izmijeniti na različite načine.

Prije postavljanja rešetkastih sustava potrebno je napraviti apsolutno sve mjerenja, izračunati broj poljoprivrednih gospodarstava i odrediti najuspješnije mogućnosti za njihovo spajanje s drugim elementima krova. Ovo je najduže vrijeme i glavni dio cijelog procesa izgradnje krovnog krova. Pouzdanost i održivost cijelog građevinskog elementa u izgradnji ovisi o točnosti i temeljitosti izračuna. Stoga, ovaj dio posla svakako treba povjeriti profesionalcima.

Značajke za montažu ležišta

Postavljanje ploče za napajanje

Mauerlat je dio krovne konstrukcije, drvo s poprečnim presjekom od najmanje 10x10 cm, a obično 15x15 cm. To je podrška rogova. Njegova je glavna svrha uniformna preraspodjela opterećenja koju stvara krov strukture. Osim toga, obavlja funkciju neke vrste zaklada.

Mauerlat je ugrađen u cijeloj duljini zgrade, zatvoren ispod nogu. Idete na vrh zidne obloge. Mauerlat se može pričvrstiti uzduž osi ili bliže rubu zida, ali ne manje od 5 centimetara od vanjskog ruba. Ovisi o tehničkim svojstvima zida.

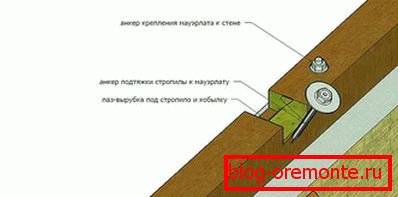

Creps mauerlat

U proizvodnji mauerlatova, u pravilu se koristi drvo. Međutim, kod postavljanja metalne krovne podloge moguće je koristiti različite metalne profilne jezgre.

Da bi se izbjegla deformacija iz vjetra, snop bi trebao biti pričvršćen na zid što je moguće čvršće, jer je krov praktički ogroman jedro.

Mauerlat se postavlja na vrh krovnog materijala ili bilo kojeg drugog vodonepropusnog materijala, ne manje od 40 centimetara od gornjeg ruba potkrovlja. Utrke se temelje na policama, koje su izrezane na noge, na udaljenosti od 3-5 metara. Kut između podnožja nosača i nosača mora se približiti ravnoj liniji. Uz veliku duljinu rešetkastih nogu, predviđa se ugradnja dodatnih podupirača, koji se temelje na ležaljkama.

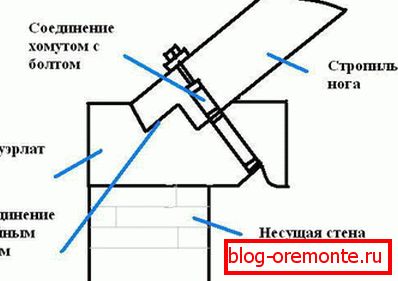

Podignite grede na Mauerlat

Općenito, ploča snage je cijeli sustav međusobno povezanih dijelova koji su pričvršćeni na grede. Dakle, duž opsega krova, formira se prilično snažna nagnuta baza.

Kada se koriste uske krovište, konstrukcija krovnog sustava na krovnim vratima može prouzročiti padove. Kako bi se to spriječilo, primjenjuje se posebna rešetka za armiranje, koja se montira iz braces, struts i bolts. Za proizvodnju takve rešetke koriste se ploče veličine 25x150 milimetara ili drvene ploče trupaca promjera ne manji od 130 milimetara.

Krovni nosač je podupirač temelja povišenog krova koji se sastoji od nogu, nagnutih nosača i vertikalnih stupova. Zahvaljujući elementima za pričvršćivanje (stalci, vijci, podupirači, potpornji, itd.), Grede se kombiniraju u sustav traktora. Rafteri mogu biti izrađeni od različitih materijala: metala, armiranog betona, drveta ili se miješaju u sastavu.

Za najčešće krovne konstrukcije, moguća je veličina drveta za grede u rasponu od 40x150 mm do 100x250 mm. Ovi parametri ovise o duljini između instaliranih greda, duljini noževa i neizbježno o očekivanoj veličini padalina snijegu i opterećenju vjetra za regiju.

Temelj sustava krovnog rešetkastih rešetkastih nogu ili samo nosači ili vitla. Postavljeni su pod kutom koja je jednaka nagibu krova, a donji krajevi su pričvršćeni metalnim nosačima ili letvicama na ploču za napajanje.

Završni dio sklopa krovnog sustava je spajanje svih njegovih elemenata uz pomoć zatvarača. U tu svrhu najčešće se upotrebljavaju metalni uglovi ili spojnice, ali je svejedno svejedno i nedavno pričvršćeno vijcima.

Vrste krovnih krovova

Mogućnost rešetkastih sustava

Najprikladniji je krovni krov s nagibom od 35 do 40 stupnjeva.

U tom položaju opterećenje je jednako podijeljeno, međutim, potkrovni prostor nije pogodan za opremanje prostorije. Može se koristiti kao pomoćna. Takav nedostatak može izravnati slomljeni krovni krov, koji se sastoji od dva elementa - dna s oštrim nagibom, a vrh nježnim. Ovo je zgrada mansarda. Ovaj krov može izdržati znatno opterećenje vjetra i snijega se dobro uklapa. Sustav trave za "kuću u selu" omogućava opremanje potkrovlja u drugu dnevnu sobu.

Krovni krovni nosač

Pažljiva i točna mjerenja su osnova za izgradnju krovnog krova. Tijekom montaže potrebno je poštovati apsolutnu točnost i točnost. Stoga je izgradnja krovnog krova potrebno prenijeti visoko kvalificiranim stručnjacima koji imaju sva potrebna znanja o teoriji i praktičnoj primjeni. Sažeti sve gore navedeno, možemo reći sljedeće: krovni krov ima brojne nedvojbene prednosti. To uključuje jednostavnost tehničkih performansi, nisku vjerojatnost propuštanja, visoku čvrstoću i otpornost na habanje, jednostavnost popravka u slučaju kvara, mogućnost uređenja punog dnevnog boravka u potkrovlju, izvrsne uštede, budući da njegova izgradnja zahtjeva relativno malu količinu građevinskog materijala.

video

videoурок по строительству двускатной стропильной системы:

foto

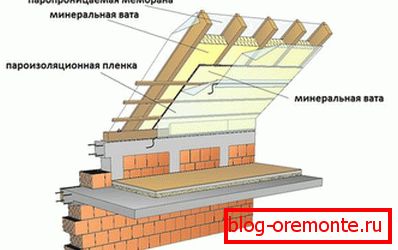

Skladište za Rafter Izgradnja krovne ploče Suspendirane grede u izgradnji potkrovlja Spoj grebena Kolač na krovu
