Metalni rogeri - projektiranje, montaža i proračun

Rafters i slojni krovni okvir, koji nosi težinu krovnog pita, toplinsku izolaciju, opterećenje snijega, tako da oni moraju imati visoku nosivost, izdržljivost. Ideja korištenja metalnih greda da bi krovištima bila kruta nije nova, ali ranije je uglavnom korištena za blokiranje industrijskih ili kućanskih konstrukcija. Sada se drveni okvir i rezanje metalnih profila smatraju stvarnom alternativa drvenim elementima krova, ako je duljina nagiba veća od 10 metara.

Funkcije rogova

Konstrukcija krovnog okvira sastoji se od skupa međusobno povezanih elemenata koji tvore pregradu. Korak, vrijednost presjeka između rogova i drugih nosača određuje izračun opterećenja kojima se podvrgavaju tijekom rada. Krovni okvir obavlja sljedeće funkcije:

  1. Distribucija učitavanja Međusobno povezane jedinice, ojačane kutovima, ravnomjerno rasporediti težinu krova, što može biti do 500-600 kg, uzimajući u obzir snijeg opterećenja. Što je veći dio greda i manji raspon između njih, to je veća nosivost strukture.
  2. Ocjenjivanje i oblik. Raftovi pod kutom do podnožja krova, čine nagnutu ravninu padina, tako da na površini krova ne nakupljaju snijeg i voda.
  3. Izrada temelja za popravak krovnog materijala. Pričvršćivanje gornjeg sloja krovne kuke se javlja na krovni okvir. Kutija služi kao osnova za učvršćivanje premaza, ravnomjerno raspodjeljujući svoju težinu preko grednih greda.

Obratite pažnju! Ono što bi trebali biti svi čvorovi, rogovi i pričvršćivanje krovne strukture određuje inženjerski izračun. Za određivanje potrebne nosivosti okvira, potrebno je izračunati ukupni teret na koji će se podvrgnuti. Da biste to učinili, stavite težinu krovnog materijala, izolaciju, vodonepropusnost, maksimalno opterećenje snijega s težinom vitloškog sustava.

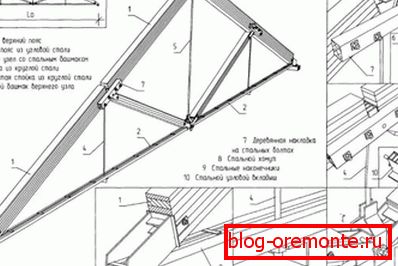

Krovna konstrukcija s okvirnim okvirom

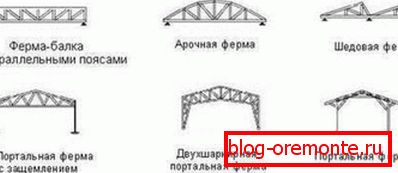

Vrste krovnih sustava

Najčešći materijal iz kojeg su načinjeni rešetke i grede krovnog okvira je drvo. Međutim, ako je težina krovnog materijala dovoljno velika, a duljina nagiba je više od 6 metara, dizajn je prevelik. Graditelji moraju smanjiti korak između nogu, povećati njihov presjek, zbog čega krovni čvorovi dobivaju veliku težinu, povećavajući opterećenje na temeljima. Moguće je istovariti ležajne zidove i podnožje zgrade, koristeći više izdržljiva, ali lagana metalna greda. Po vrsti upotrijebljenog materijala razlikuju se sljedeće vrste krovnih sustava:

  • Drvo. Raftovi i rezanje drva za izgradnju krovova, duljina nagiba ne prelazi 7-10 metara. Pričvršćivanje elemenata okvira između njih se događa uz pomoć vijaka, noktiju ili pokretnih metalnih elemenata. Korak između nogu je obično između 50-80 cm.
  • Metal. Metalni krovni okviri izrađeni su od čeličnog metalnog profila s premazom cinka, koji se ne boji vlage. Rafteri i rezanje ovog materijala su lagani, izdržljivi, pa se korak između njih može povećati na 1,5-2 metra. Pričvršćivanje metalnog profila vrši se zavarivanjem ili pričvršćivanjem. Metalni krovni čvorovi koriste se za duljinu nagiba od 10 metara.
  • U kombinaciji. Okviri od grede koji kombiniraju metalne i drvene čvorove nazivaju se kombinirani. Kombinacija nosivih elemenata od drva i pocinčanog čelika omogućuje vam da napravite jeftiniji dizajn s visokom nosivosti, povećavajući korak između greda.

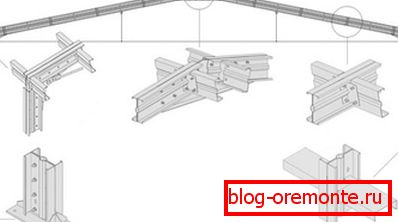

Uređaj metalnog okvira

Imajte na umu da metalni i drveni elementi okvira ne mogu biti međusobno povezani bez podstave vodonepropusnog materijala ili s antiseptičkim pripravkom. Budući da metal ima visoku toplinsku vodljivost, njegova blizina stabla dovodi do formiranja kondenzata i propadanja rogova.

Metode pričvršćivanja

Metalni rogovi se montiraju u krovove trokutastog, trapezoidnog ili lučnog oblika. Na okvirne grede ugrađuju se unutarnji ukrutni elementi, koji čine uglove, što značajno povećava nosivost okvira. Ovaj sustav omogućuje vam da poduzmete korak između greda više, izrađujući izračun na sposobnosti podrške svake farme. Pričvršćivanje metalnih elemenata krovnog okvira vrši se jednim od sljedećih metoda:

  1. Pričvršćivanje zavarivanjem. Ako zavarite pojedinosti rešetkastog sustava pomoću stroja za zavarivanje, možete dobiti krutu strukturu s velikom čvrstoćom i nosivosti. Ako ispravno izvršite izračun krova, možete olakšati okvir i smanjiti opterećenje na temeljima strukture. Nedostatak ove metode je da samo stručnjak može obavljati zavarivanje uz pomoć posebne opreme.
  2. Pričvršćivanje vijcima. Učvršćivanje greda s učvršćivačima omogućuje manje učvršćivanje. Ova metoda montaže vitloškog okvira na osnovi metalnih profila koristi se u izgradnji privatne kuće, gdje duljina padina ne prelazi 10 metara. Neuspjeh zavarivanja ubrzava ugradnju krova.

Vješti obrtnici izračunavaju kako metalni sanduk i grede mogu izdržati veću težinu od drveta, tako da možete povećati korak između njih i smanjiti debljinu poprečnog presjeka elemenata. Štoviše, građevinske prodavaonice prodaju konfekcijska rešetka, čije se pričvršćivanje vrši zavarivanjem, pogodno za preklapanje zgrada standardne širine.

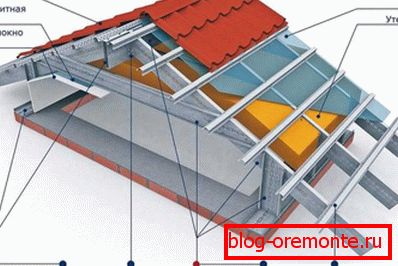

Skrovište rešetke uređaja Vrste krovnih ograda

prednosti

Okvir od metala koristi se za izgradnju krovova bilo kojeg oblika, bilo koji nagnut nagibom od 1-2 stupnja. Čelični uglovi, cijevi okruglog i pravokutnog dijela, te konobe se koriste kao materijal iz kojeg se izrađuju grede i zakivanje. Da bi se pravilno odabrala debljina elemenata okvira i odabrala korak između njih, izračunava se krovna struktura, uzimajući u obzir stalna i privremena opterećenja koja se prenose na gredne grede tijekom rada. Razmatraju se prednosti rešetkastog sustava iz ovog materijala:

  • Sigurnost na vatru. Za razliku od drvenih, metalne grede okvira nisu zemlja paljenja, što povećava sigurnost požara zgrade.
  • Jednostavnost održavanja. Pločenje premazano čeličnim uglovima štiti krovni okvir od korozije tijekom cijelog životnog vijeka. Oni, za razliku od drva, ne zahtijevaju godišnje liječenje antiseptičkim.
  • Nema otpad. Iako su metalne konstrukcije prilično skupe, smatra se isplativima, jer se pričvršćivanje izvodi pomoću zavarenih metoda i praktički nema otpada.
  • Dugi vijek trajanja. Ako ispravno izvršite proračun opterećenja, krovni okvir od metala trajat će više od 100 godina, što premašuje vijek trajanja čak i najstabilnijeg krovišta.

Stručni krovnici smatraju da je poželjno koristiti zavarene čelične konstrukcije za izradu krovnog okvira s duljinom nagiba od 10-12 metara. Glavni zadatak je ispravno izračunavanje opterećenja, a zatim odrediti korak između nogu u skladu s klimatskim karakteristikama i svojstvima krovnog materijala.

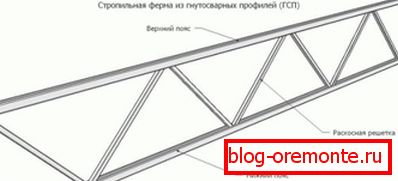

Dvostruka krovna ograda

mane

Unatoč očitim prednostima, metalni rešetkasti sustavi nisu najpopularnije konstruktivno rješenje u privatnoj stambenoj izgradnji. Čak i veliki korak između rogova i rijetkih sanduka pri visokoj cijeni metala ne može napraviti strukturu jeftinija nego drvena. Nedostaci metalnih rogova uzimaju u obzir:

  1. Visoka toplinska vodljivost. Metal ima visok koeficijent toplinske vodljivosti, tako da su grede i omota krova od hladnih mostova. S gledišta energetske učinkovitosti, okvir metalnog profila nije najbolje rješenje.
  2. Problem prijevoza i instalacije. Prilikom odabira metalnog rešetkastog sustava, uzmite u obzir ono što treba transportirati, podignite na visinu i učvrstite pričvršćivanje dugih i teških elemenata teže od rogova standardne duljine.
  3. Složenost instalacije. Za dizanje i učvršćivanje uzgajališta koristi se posebna oprema, čija je najam ili kupnja skupo.
  4. Deformacija pod djelovanjem visoke temperature. Iako je metal smatrao nezapaljivim materijalima, tijekom požara jako se deformira, što obično dovodi do urušavanja krova.

Da biste utvrdili ima li smisla upotrebljavati skuplje rešetke iz metalnog profila, potrebno je izvršiti izračun krovnog okvira. Ako je duljina nagiba veća od 10 metara, a teret je veći od 450-600 kg, instalacija metalnog okvira je ekonomski održiva.

Glavne komponente okvira metalnog rešetka
