Pričvršćivanje rogova - kako pravilno pričvrstiti rogove na

Sustav trave je okvir krova kuće, koji nosi na sebi i ravnomjerno raspoređuje težinu krovnog pita, ponekad do 500 kg / m2. Pouzdanost ovog osebujnog kostura ovisi o tri čimbenika: točnosti izračuna, na temelju kojih su odabrani broj i poprečni presjek nosivih elemenata, materijal iz kojeg je izrađen, kao i ispravnost tehnologije pričvršćivanja. Znajući kako pravilno popraviti rogove, možete značajno povećati nosivost okvira, što ga čini trajnijim i pouzdanim. Pogreške u ugradnji, naprotiv, dovode do značajnih gubitaka snage i krovnih deformacija. U ovom ćemo članku govoriti o glavnim tipovima i načinima pričvršćivanja, pomoću kojih možete pravilno instalirati grede vlastitim rukama.

Glavni elementi vitlo okvira

Krovni okvir krova kuće je sustav međusobno povezanih potpornih elemenata izrađenih od drveta ili metala, koji strukturu čine oblikom, nagibom i ravnomjerno raspoređuju svoju težinu između potpornog zida. Njegova glavna komponenta su nosači stopala, koji su grede postavljene pod kutem, koje su spojene u paru duž padine, formirajući greben na vrhu njihova zgloba. Postoje dvije glavne vrste rogova:

  • Naslonnye. Spušteni elementi se nazivaju potporni elementi, koji u krovnoj strukturi imaju dvije točke podrške - sljemenjak grede i ploču snage. Sustav rešetkastišta takvog tipa koristi se u strukturama koje imaju jedan ili više nosivih zidova na kojima se grede mogu "razrezati". Takva montažna greda omogućuju vam ih iskrcaj kroz upotrebu dodatnih vertikalnih nosača.
  • Vješanje. Elementi koji imaju samo jednu točku podrške, smješteni su na mjestu gdje se trava pričvršćuje na zid ili na ploču snage, zove se visi. Sustav za viseće tračnice doživljava opterećenje ne samo na zavoju već i na ekspanziji, pa se pojačava horizontalnim kompenzatornim elementima (vijci, puhovi, borbe).

Obratite pažnju! U većini najpopularnijih krovnih sustava, grede se pričvršćuju na električnu ploču. Mauerlat je masivno drvo ili greda s presjekom od 150x150 mm ili 200x200 mm, postavljenih duž nosivih zidova strukture, na kojima će se kasnije poduprti noge od grede. Omekšava pritisak na zidove kuće i ravnomjerno rasprostire težinu krovnog pita. Pričvrstite mauerlat na gornji remen zidova pomoću sidrenih vijaka ili ugrađenih metalnih klinova.

Rafter krovni sustav

Glavni povezni čvorovi

Skelarni okvir naziva se sustav jer su svi njegovi elementi usko povezani i fiksni, što rezultira time da krovna struktura dobiva stabilan oblik, krutost i visoku nosivost. Svaki spojni čvor između njegovih dijelova je ranjiva točka koja se lako može deformirati pod opterećenjem, tako da se sve pričvršćivanje mora provoditi strogo prema tehnologiji. Iskusni obrtnici prepoznaju vrste spojeva u izgradnji krova:

  1. Pričvršćivanje tračnica na štap. Ova spojna jedinica je tipična samo za nagibne rešetkaste sustave, u kojima gornji dio podnožja podnožja leži na grederskom nosaču montiranom na vertikalne stalke. Pričvršćivanje rogova na njega može se obaviti metalnim oblogama, noktima ili kliznim kliznim nosačima.
  2. Pričvršćivanje roeta na mauerlat. Najvažnija jedinica za pričvršćivanje okvira tračnice smatra se spojem snopne snage s nosačima nosača. Da biste pričvrstili rogove na njemu, možete koristiti nokte, metalne uglove ili drvene šipke.
  3. Spajanje traga između sebe. Za produženje rešetki, ako duljina nagiba premašuje standardnu ​​duljinu drva, prikupljaju se iz nekoliko elemenata međusobno povezanih noktima, ljepilom ili oblogom od metala.
  4. Spajanje nosača sa pomoćnim osnovnim elementima. U konstrukciji okvira za grede, grede se mogu povezati s puhanjem, vijkom ili stezaljkama za povećanje krutosti, čvrstoće i nosivosti.

Razmotrite da se svaka zapleta koja se izvodi za pričvršćivanje greda na grede, mauerlat ili druge konstrukcijske elemente okvira dovodi do smanjenja njihove snage, stoga iskusni obrtnici preporučuju ih povezivanje uz pomoć uglova i obloge.

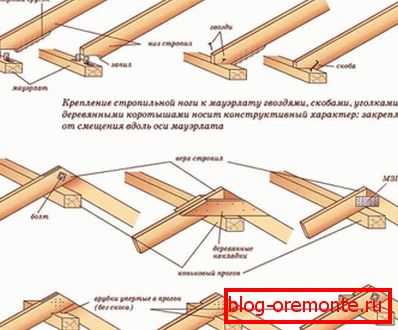

Glavni povezni čvorovi стропильного каркаса

Metode fiksiranja

Rješavanje pitanja o tome kako popraviti rogove na mauerlat ili hrpta grede, potrebno je odabrati pravu opremu hardvera. Suvremeno građevinsko tržište ima ogroman asortiman spajala različitih izvedbi i veličina. Glavni kriteriji za odabir pričvršćivača su materijal koji se koristi za izradu greda, njihov presjek, kao i vrstu opterećenja na koju se podvrgavaju. Postoje sljedeće metode ugradnje rogova:

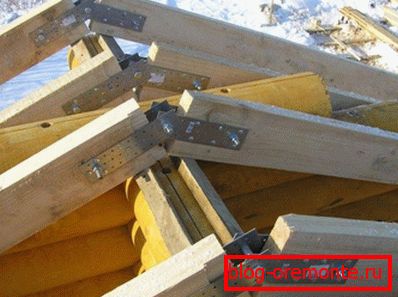

  • S metalnim uglovima. Metalni kutovi s rupama za vijke ili nokte su najpouzdaniji i izdržljivi izbor za čvrsto pričvršćivanje rogova na mauerlat, zidove ili gredu na hrbatu. Dopuštaju mnogo puta povećati krutost i nosivost strukture vitloškog okvira. Glavni povezni čvorovi стропильного каркаса

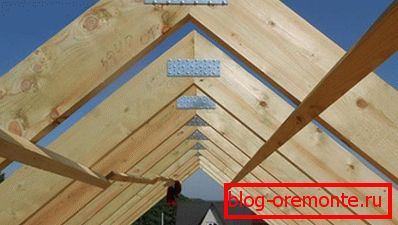

  • S metalnim podstavom. Za spajanje elemenata okvira na nosaču, koriste se i perforirane čelične ploče koje im omogućuju pričvršćivanje bez stvaranja pukotina u mauerlatu ili gredama, zahvaljujući čemu se očuvaju njihova velika svojstva čvrstoće. Učvršćivanje greda s metalnim oblogom

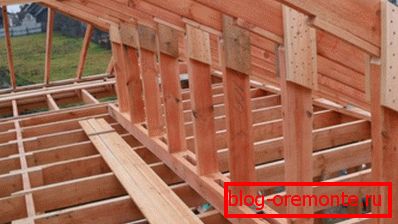

  • Uz pomoć "čvora". Mali kvadratni kvadratići nazivaju se čvorići, koji su postavljeni između greda i grede greda ili mauerlat kao traka koje povećavaju krutost strukture. Učvršćivanje drvenim oblogom

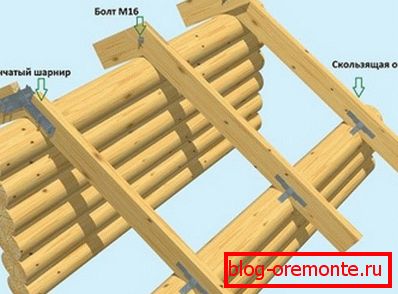

  • S kliznim zatvaračima. Druga mogućnost za pričvršćivanje rogova s ​​hrpom grede ili mauerlat je korištenje mobilnih zatvarača, koji se u svakodnevnom životu nazivaju sanjkama ili klizačima. Zbog njihove pokretljivosti, moguće je nadoknaditi promjenu veličine elemenata koji se javljaju tijekom postupka skupljanja. Fiksiranje s pokretnim držačima

Iskusni obrtnici vjeruju da je najpouzdaniji način da se pričvršćuju grede na korištenje metalnih uglova, koji čvrsto povezuju drvene elemente jedni drugima, čvrsto fiksirajući kut između njih. Kut, koji se preklapa na spoju između stražnje noge i bokova hrpta ili Mauerlat, služi kao vrsta proteže između njih.

Razne pričvršćivanja

Drvo je prirodni materijal koji u procesu izravnavanja vlage i sušenja daje značajno skupljanje zbog čega se linearna dimenzija strukture mijenja. Stoga iskusni obrtnici preporučuju izgradnju krova za logove i logove, godinu dana nakon izgradnje, kada se proces skupljanja kreće od aktivne do pasivne faze. Ako čvrsto pričvrstite drvene elemente okvira, tada se nakon sušenja krov kuće može deformirati. Stoga, za spajanje rogova koristite sljedeće vrste spajala:

  1. Tvrdi. Tvrdo pričvršćivači nazivaju se onim vrstama hardverskih elemenata koji ne mogu kompenzirati promjene veličine drveta tijekom postupka sušenja. Oni pružaju snažnu i pouzdanu fiksiranost, ali mogu uzrokovati deformaciju okvira, što dovodi do promjene geometrije krova, curenja ili čak kolapsa strukture. Ova vrsta zatvarača obuhvaća metalne kutove, metalne ploče i drvene "čahure".
  2. Mobitel. Pokretna pričvršćivači nazivaju se metode pričvršćivanja, koje zbog dijelova koji klize duž svoje osi mogu nadoknaditi promjenu veličine vitloškog okvira u procesu skupljanja stezanja. Okvir, fiksiran uz pomoć klizača ili saonice, "diše" uz kuću, prilagođavajući se njegovim dimenzijama, bez deformacija. Pomoću takvih nosača možete graditi krovove za drvene kuće koje nisu prošle proces skupljanja.
  3. Klizni rešetkasti sustav

Zanimljivo je da postoji nekoliko varijanti kombinacija pokretnih i fiksnih veznih čvorova. Najčešći su rešetkasti sustavi s jednim čvrstim i dva klizna pričvrsna elementa koji osiguravaju dovoljnu pokretljivost s velikom čvrstoćom i strukturnom čvrstoćom.

Vrste pričvršćivača

Među iskusnim rooferima, sporovi se ne smanjuju, to je učinkovitije montirati grede na podne grede i mauerlat.  Međutim, u većini slučajeva, zamka je u tome da je u ovim uvjetima praktičnija upotreba noktiju ili vijaka. Obje ove spajala imaju svoje prednosti i nedostatke:

  • Nokti su dobre jer trebaju samo čekić, koji je u svakom kućanstvu. Međutim, neki se majstori žale da je predugo da ih bodrdi ručno. Važno je podsjetiti da se za pričvršćivanje rogova koriste posebni zupčasti nokti, koji se čvrsto pridržavaju drva.
  • Za montažu rešetkastog okvira koriste se pocinčani vijci za samoljepljivanje, koji se ne boje korozije. Zbog navoja čvrsto su uvijeni u debljinu drveta, čvrsto pričvršćujući elemente među sobom. Zavarivanje ih brzo i jednostavno pomoću prijenosnog odvijača. Nedostatak ovog tipa pričvršćivača je da je uklanjanje, uklanjanje vijaka iz drveta dugo i dosadno.

Većina iskusnih krovišara slaže se da je za pričvršćivanje nosača trave bolje koristiti pocinčane probodene nokte koji su 5-3 mm duži od debljine drvene građe. Pravilno odabrana spajala - jamstvo visokokvalitetnog i dugoročnog učvršćivanja krovnog okvira, koji se neće bojati nikakvog mehaničkog utjecaja ili opterećenja vjetrom.

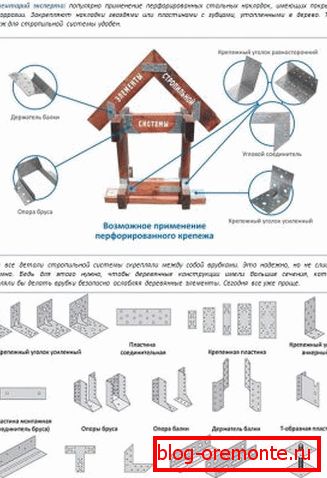

Spojnice za pričvršćivanje greda Različiti načini pričvršćivanja nožnih nogu
