Projektiranje krovnih vrata - uređaj i dijagrami

Izbor vrste krova za projekt buduće gradnje vrlo je važan stupanj izgradnje. Pogreška u ovom pitanju je skup: integritet slike je uništen, sklad i poštovanje nestaju. Arhitekti i dizajneri često preporučuju četverostrani krov koji preklapaju veliku kuću vlastitim rukama. Njezin uređaj uspješno kombinira prepoznatljiv izgled, pouzdanost i praktičnost, prije čega se vlasnik kuće ne može oduprijeti.

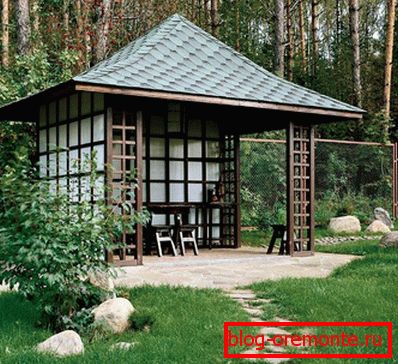

Paviljon s krovom

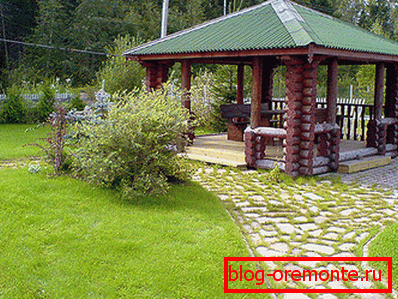

Otvoreni krov

Izgled i dizajn

Krov tipa s četiri padine sastoji se od četiri presjeke ravnih ploha. Dvije od njih, trokutasto oblikovane, zove kraj, zamjenjuju ih. Preostala dva - trapezoidna, poznata kao fasada. Raspon padine padina leži u rasponu od 15 do 60 stupnjeva, a izbor krovnog materijala ograničava samo maštu. Dizajn krovišta sastoji se od sljedećih obveznih elemenata:

Zagrijani krovni krov

  1. Skate, smješten na samom vrhu krova, na raskrižju padina.
  2. Padine, četiri površine pod kutom do podnožja krova i prekrivene krovnim materijalom.
  3. Preklapanja, dijelovi krova koji strše preko oboda podnožja, potrebni za zaštitu zidova zgrade od ulaska vode. Izbočine se stvaraju produljenjem nogu ili specijalnih dijelova - punila.
  4. Rasklopni sustav koji nije vidljiv izvana, ali je okvir, podrška za četverostrani krov koji oblikuje svoju geometriju.
  5. Sustav odvodnje koji osigurava ispuštanje viška tekućine s površine chetyrehskatnoy krov Obično se montira vanjski kanal, koji se sastoji od kanala, lijevka za unos vode i okomite cijevi.
  6. Snegozaderzhateli, male strane smještene na rubovima padina, sprečavajući naglo srušene snijega nakupljene nakon snijega.

Vrste oblika

Izraz "chetyrekhskatnaya" skriva nekoliko tipova krova, koji se sastoje od takvog broja padina, ali imaju drugačiji uređaj:

  • Četiri kuka. Klasično čitanje, krov s četiri padina, od kojih su tri trokuta i dva trapeza. Ujedinjuju se tako da tvore greben, duljina koja je manja od dužine kuće. Rasklopni sustav krova krova odnosi se na strukture povećane složenosti, teško je dizajnirati i sastaviti vlastitim rukama.

    Krovni krov

  • Chetyrekhvalmovaya Nizozemski četiri. Objektivno razmišljanje, ovo gledište može se pripisati i dvukh i greben krovovima. Nizozemski krov se sastoji od dvije padine u obliku trapezoida i dva mala, trokutasta, skraćena bokova. Kukovi ne posve zamjenjuju ograde, što omogućuje ugradnju uobičajenih vertikalnih prozora umjesto krovnih prozora, koji su puno skuplji.

    Izgubljeni nizozemski krov

  • Polu-otvrdnut chetyrehskatnaya danski. Danski krov se sastoji od četiri padine u obliku trapeza, koji se razlikuju po veličini. Kukovi ne započinju s grebena, ali nešto niže, ostavljajući mjesto pod trokutastim čepom. Naslonjač se koristi za opremu s vlastitim rukama okomito osvjetljenje ili prozorska vrata.

    Dječji krov od pola kilometra

  • Četverokrevetna mansarda. Sastoji se od dvije trokutaste bokove i dva isprekidana padina i promjenjivog kuta nagiba. Takav složen uređaj potreban je za opremanje stambene potkrovlja s visokim stropom.

    Krovni polukružni krov

  • Šator chetyrekhskatnaya. Za razliku od kuka, krovni krov se montira na zgrade kvadratnog oblika. Stoga, sva četiri stingrays imaju isti trokutasti oblik i veličinu. Uređaj krova tipa kuka ne osigurava prisutnost grebena, budući da su padine povezane u jednom trenutku, vrh.

Paviljon s krovnim krovom

dizajn

Krov s četiri kose je složena struktura koja zahtijeva precizne izračune i projekt. Ako ranije ove zadaće obavljaju iskusni obrtnici i dizajneri, sada ih svatko može riješiti pomoću računala i posebnog softvera. Tijekom proračuna izrađuje se i određuje shema:

  1. Kut nagiba kosog krova. Na ovaj parametar utječu odabrani krovni materijal, vrijednost vjetra i snijega. Ako radite vlastite izračune, možete koristiti referentne tablice s spremanim kutovima za različite klimatske zone.

    Izrada projekta krova kuka

  2. Visina grebena krovnog krova. Ovisi samo o kutu nagiba padina i željenoj visini stropa u potkrovlju.

    Izračunavanje kuta nagiba i visine grebena

  3. Duljina i poprečni presjek elemenata rešetkastog sustava. Određuju se nakon određivanja trajnih i privremenih opterećenja koje moraju nositi. Da biste to učinili, izračunajte ukupnu težinu krovišta, podova i poda potkrovlja, potpornih elemenata. I provjerio je i podatke o snijegu.

    Izračunavanje sekcije trake

  4. Broj dodatnih stavki. Ako duljina greda i ostalih dijelova rešetkastih sustava prelazi 6 metara, onda se u strukturu uvode dodatne komponente, povećavajući njegovu čvrstoću i stabilnost.

Rezultat procesa izrade je shema koja odražava stvarnu veličinu i relativni položaj dijelova krova krova.

Krovni projekt

Sling sustav

Četiri krovišta počivaju na okviru koji se naziva rešetkasti sustav. Gotovo svi njegovi elementi izrađeni su od crnogorice. Budući da je drvo materijal prirodnog podrijetla, vlaga i bakterije imaju poražavajući učinak na njega. Kako bi se smanjila njena učinkovitost, antiseptički tretman dubokog prodiranja i vatrostalni za zaštitu od požara. Sustav za spuštanje na četiri kata obuhvaća:

Sustav prigušivanja ograde

  • Mauerlat. Potpora izrađena od šipke koja rasprostire težinu krova na perimetru ležajnih zidova.
  • Stalci. Vertikalni elementi za podupiranje, koji se postavljaju na pod ili grede stropova, kako bi se spriječilo skretanje nogu.
  • Rafterove noge. Dijagonalni rogovi čine rubove nagiba krova krova, oni su montirani s jedne strane na hrbat, a drugi na različitim uglovima mauerlat. Površina kuka postavljena je ljestvama, pričvršćene na dijagonalne noge. Ordinarni rogovi služe kao podrška trapeznim zrakama.

    Ugradnja dijagonalnih nosača

  • Zatezanje. Vodoravno pozicionirana zraka koja zateže noge džeznog para kako bi se spriječilo pucanje zidova kuće.
  • Brace. Postavljeni su pod kutom za noge na tračnici kako bi se uklonili savijanje, a oni se oslanjaju na nosače u stalcima ili na ploči za napajanje.
  • Ridge run. Šipka koja povezuje vrh postolja, služi kao podrška za krovne parove.
  • Tokarenje. Temelj za podove krovnog majstora. Za meku, valjane krpe i krute rešetke.

Instalacija četveročentnog krova s ​​vlastitim rukama izvrstan je način nadopunjavanja arhitektonskog dizajna privatne kuće. Uz napore i izgradnju sebe ili zapošljavanje profesionalnih obrtnika, vlasnik kuće postaje vlasnik udobnog, lijepog doma!
