Prostrani krov obaviti ga sami - korak po korak upute

Krovni prolaz je najjednostavniji tip krova u uređaju. Nema složenih elemenata, postavlja se na potporne zidove, koje imaju različite visine.

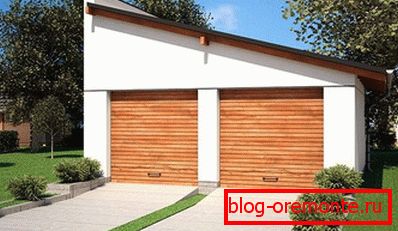

Tipično, ovaj krov se koristi u izgradnji zgrade: garaže, kupke, verande, bunare, ali i često se nalaze u izgradnji privatnih kuća i kuća za odmor. Dakle, da vidimo kako je jedan krovni krov napravljen sa svojim rukama u koracima.

Kut jednog kuta krova

Prvi korak u izgradnji trebate odlučiti o kutu nagiba. Kut krova kuće prvenstveno će ovisiti o vrsti krovnog materijala koji ćete ga pokriti. Za krov od prozirne ploče, optimalni kut nagiba će biti 20 stupnjeva, a minimalni nagib - 8 stupnjeva.

Ako to učinite manje, krov jednostavno može pasti kroz težinu snijega zimi ili proljeća, što je posebno važno za područja Sibira. Za metal, minimalna nagib se diže na 25 stupnjeva. Pri izgradnji krovnog prozora, ova brojka raste još 10, a već je 35 stupnjeva. Za krovni krov minimalni kut nagiba čini od 18 do 35 stupnjeva.

Nakon određivanja kuta krovnog prozora podižemo zid fasade u odnosu na stražnju stijenku do visine potrebne za postizanje potrebnog stupnja, jer ćemo se morati pozivati ​​na neke trigonometrijske formule.

Kako izračunati krovni prolaz

proračun krova

Radi jasnoće, izračun krova s ​​jednim krugom, dajemo brojku:

tgA i sinA nalaze se u sljedećoj tablici:

Krovni kut, stupnjevi Tangens, tgA Sine, sinA
5 0,09 0,09
10 0,18 0,17
15 0,27 0,26
20 0,36 0,34
25 0,47 0,42
30 0,58 0,5
35 0,7 0,57
40 0,84 0,64
45 1,0 0,71
50 1,19 0,77
55 1,43 0,82
60 1,73 0,87

Izrada projekta

Unatoč jednostavnosti dizajna prije nego što napravite prohodan krov, nadoknadite projekt. Poznavajući zahtijevani kut nagiba nagiba, oni računaju na to koliko bi jedan zid trebao ustati nad drugom uz pomoć jednostavnih trigonometrijskih formula.

Dajmo primjer izračuna visine visine prednjeg zida Lbc i duljine greda Lc za kuću, duljina zida je Lss = 5 m, a kut nagiba jednodijelnog krova A = 25 stupnjeva.

  • Odredite visinu podizanja prednjeg zida Lbc = 5 x tg 25 = 5 x 0.47 = 2.35 m.
  • Odredite duljinu nosača stopala Lc = 2,35 / 0,42 = 5,6 m.

Također, nemojte zaboraviti dodati duljinu stražnjih i prednjih pregiba, koji će služiti za zaštitu kuće od oborina, do nastale duljine nogu. Duljina presjeka koje uzimamo za 0,5 metara, možete uzeti više, ali ne manje. Ukupno, morate dodati još 1 metar. Dakle, dobivamo: Lc = 5,6 m + 1 m = 6,6 m. Po završetku proračuna možete nastaviti s daljnjim radom.

Dizajn i uređaj

Provaliti krovne grede

Krovni krov smatra se najjednostavnijom vrstom krova, ima dvije točke potpore, dvije nejednake zidove, razlika visine od kojih određuje nagib padina. Sastoji se od:

  1. Truss sustav. To je skup potpornih elemenata koji podupiru krovne padine. O tome ćemo više reći u jednom od sljedećih točaka.
  2. Zabata. Tzv. Dionice zida u obliku pravokutnog trokuta, omeđenih padinama i vijenca. Na nagnutim krovnim ogradama raširenih iz istog materijala kao i glavni zidovi, tako da ovdje nema jasne podjele.
  3. Prevjes. Ovo je izbočeni dio nosača noge, nošen izvan perimetra strukture. Presvlaka štiti zidove od mokrenja na kiši.
  4. Krovni materijal. Pokrivaju krovni rešetkasti sustav. Trajna moderna završna prevlaka služi kao štit od oborina.
  5. Izolacija. Ako to zahtijevaju zadaci dodijeljeni zgradi, provodi se dodatna toplinska izolacija krova. Naravno, to se ne radi o staji ili gazebi, ali kadu i garaži neće oštetiti kvalitetu izolacije. Pojedinačni krovni krov

Sastav i obilježja rešetkastog sustava

Sustav trave je izrađen od drva. Iskusni krovnici preporučuju korištenje suhog drva, bor je velik. Prije nego što izgradite prohodni krov, svi elementi drvenog sustava prethodno su obrađeni antiseptičkim i paljenjem. Bolje je odabrati glatku drvo, bez čvorova i čipova, mnogo je lakše raditi s njima. Sustav trave sastoji se od sljedećih dijelova:

Jednokrevetni krovni sustav
  • Mauerlat. Debeli, čvrsti dio drveta 150x150 mm, koji djeluje kao baza na kojoj se spušta krovni most. Mauerlat raspodjeljuje opterećenje s rešetkastog sustava, prenoseći ga na temelj. Fiksira se na vrh zida na sidrenim vijcima. Točka pričvršćivanja izračunava se na način da se ne podudara s dijelovima nogu. Nema potrebe za "prekomjernim" brojem otvora jer smanjuju snagu Mauerlat. Prije pričvršćivanja, vodonepropusnost gornjeg dijela zida izvodi se dvostrukim preklopljenim ruberoidom.
  • Rafterove noge. Glatke, jake trake koje čine padine. Pričvršćeni su na električnu ploču ili na ležajne zidove. Krajevi raftera čine rampe, ako duljina nogu nije dovoljna, oni se produžuju uz pomoć punila. Udaljenost između nosivih elemenata određuje se uzimajući u obzir širinu krovnog materijala, obično 60-120 cm.
  • Tokarenje. Četkasta ili čvrsta podloga, na kojoj je postavljen krovni materijal. Čvrsto sanduk izrađen je od šperploče otpornih na vlagu, koristi se ako je krovni pokrov prekriven šindrom, krovom ili ondulinom. Rešetka rešetke se pakira od neprobojnih ploča, postavljenih okomito na grede.

Vrste krovnih sustava

Krov proteranog krova kuće izgleda kao pola dijela zabata, pa je struktura rešetkastog sustava ove dvije vrste vrlo slična. Koristim tri vrste:

  • Klizna. Koristi se uglavnom u izgradnji log kabine. Ovaj dizajn, zahvaljujući donjem klizaču za montiranje, pomaže nadoknaditi skupljanje drvene kuće koja ponekad doseže 15%. Gornji dio trake čvrsto se pričvršćuje, a dno se ukloni po potrebi. Ako se instalacija provede ispravno, krov se neće deformirati tijekom prvih godina rada, kada je skupljanje posebno jaka. Klizni krovni krovni sustav

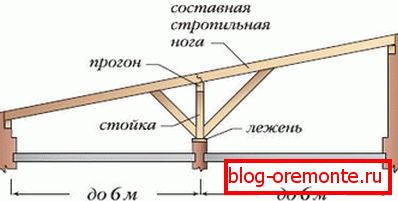

  • Naslonnaya. Ova vrsta rogova koristi se uglavnom u blok i opeke strukture, u kojima postoje unutarnje particije. Noge raftera ne oslanjaju se samo na vanjske zidove, već i na unutarnje stalke, koje uzimaju dio tereta. Najjednostavniji način je izgradnja takvog sustava. Prilikom izgradnje krovnog prozora s vlastitim rukama, korak po korak, korak po korak, čak i graditelj novaka neće propustiti važne točke instalacije. Jednostrani krovni sustav
  • Vješanje. Noge za noge nemaju dodatne nosače u sredini, leže samo na vanjskim zidovima ležaja. Uređaj za viseći sustav uključuje izgradnju zidova iste visine, nagib krova je dano drvenom stalakom, na kojem su se rogovi odmarali. Rafterove vitrine se skupljaju na tlu, stavljaju se na krov kao gotovi proizvod i ugrađuju se, mjerenjem prema razini.
Vješalica krovnog sustava krova

Postupak montaže

Nakon proučavanja uređaja krovnog prozora, lako će se graditi sami. Oni počinju izračunom i kupnjom potrebnih građevinskih materijala, a zatim se ponašaju prema planu:

  1. Nakon što je konstrukcijska kutija spremna, na zidove gornje strane postavlja se ploča za napajanje. Vodonepropusno mjesto na mjestu ugradnje, dugi bušilice čine rupe za sidrene vijke. Mauerlat je tretiran antiseptikom, osušen, a zatim i bušenje. Zatim stavite na zid, umetnite sidra i čvrsto zategnite. Montažni vijci sidrenja
  2. Pile za piljenje koje su namijenjene za izradu nogu grede određene proračunom duljine. Prije svega, postavljaju se ekstremni grede (gable i straga), između kojih se pruži niz koji služi kao smjernica za instaliranje preostalih nogu. Teže krov, što je strmije padine, to se češće nalaze rogovi. Izračunavanje sekcije trake
  3. Sljedeća faza - hidroizolacija rogova. Da biste to učinili, upotrijebite vodonepropusni film koji se prodaje u valjcima. Filmske trake su pričvršćene pomoću konstrukcijskog klamanja duž krova, počevši od dna. Bendovi nisu postavljeni u zglob, već u preklapanju od 10-15 cm. Štitnici za hidroizolaciju
  4. Na vrhu greda, vodonepropusni film je fiksiran od rijeka od protu plašta. Njihova debljina 3-5 cm stvara razmak ventilacije.
  5. Kutija je uvučena. Čvrsta, ako krovni materijal u rolama, ne drži oblik. Ledice ako se koriste valovite ili metalne pločice. Prolio krov
  6.  Odgovorni faza - podovi krovnih materijala. Kako to ispravno izvesti ovisi prije svega o vrsti. Za montažu koristite posebne vijke, isporučene zajedno s krovom, galvanizirane gumenom glavom, koja je deformirana prilikom zatezanja, štiti rupu od prodiranja vlage. Pokrovni materijal također je postavljen preklapanjem od najmanje 10 cm. Podovi od metala

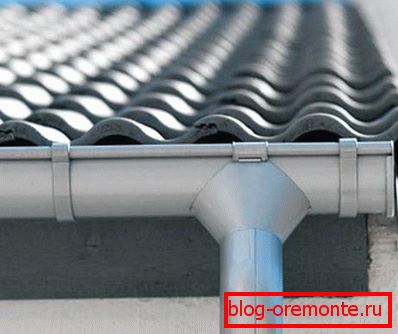

  7.  Ostaje samo opremiti sustav odvodnje, popraviti strehe i vjetrove. Spojevi za vodotok žljebova preporučuju uporabu plastike, koji, za razliku od metalnih, ne korize i postavljaju se izravno na ploču vjetra. Prolio krovni krov
  8. Instalirajte hvatače za snijeg koji sprječavaju spontano spuštanje snijega. Oni predstavljaju mali okvir, pričvršćen na donji rub nagiba. Prolio krovove

Prednosti i slabosti

Kao i svaki drugi izum čovječanstva, prolivak kuće ima prednosti i nedostatke. Pluses uključuju:

  • Dostupnost, niska cijena materijala za krov.
  • Jednostavnost dizajna i brzina gradnje.
  • Dizajn i uređaj imaju dobru otpornost na vjetar i padaline.

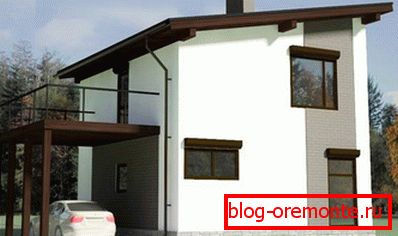

Stambena kuća s nagnutim krovom Vanjska kuća s jednostranim krovom

No, oni nazivaju nekoliko nedostataka koji drugi dizajni nemaju:

  • Nemoguće je opremiti prostor u potkrovlju ili mansardi.
  • Niska razina toplinske izolacije.
  • Nekonvencionalni izgled.

Ukratko, nedostaci krovnog prolaza prolaze iz njegovih prednosti. Ono što ga čini najboljom mogućnošću za gospodarske zgrade čini nemogućim kroonirati kuću. Ipak, praktičnost ovog dizajna dokazana je godinama vjerne službe, a na vama je odlučiti hoćete li to učiniti ili ne!

Video upute

Preporučujemo da detaljno pregledate video upute o tome kako s vlastitim rukama graditi nakošeni krov, po korak po korak s objašnjenjima i savjetima.
