Samostalno postavljanje rešetkastog sustava krovnog krova

Složena struktura rešetkastog sustava krova štapića obeshrabruje novake obrtnika da to stvaraju vlastitim rukama. Međutim, ova metoda preklapanja savršena je za privatne kuće male veličine u europskom stilu. Da biste kvalitetno postavili krovni krov vlastitim rukama, potrebno je izvršiti pripremne, dizajnerske detalje: izvršiti izračun, sastaviti crtež i primijeniti oznaku. Ti procesi zahtijevaju osnovno znanje o strukturi okvira grebena, građevinski kodovi za odabir kuta nagiba krovnih rampe.

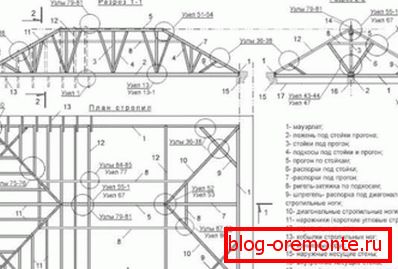

Model rešetkastog sustava krova krova Rafters krovni krov

Sastav krovnih pregrada

Sustav Rafter obavlja funkcije okvira za podršku, na kojem leži najveći dio krova. Njegov glavni element - noge za noge i krovni krov imaju 4 različite vrste rogova:

Rafters krovni krov
  1. Dijagonalni (kutni) rogeri. Dizajn sigurnosnog sustava na krovu kose ima 4 noge pod kutom. Oni nastavljaju sljemenjaku, povezujući ga s kutom krajnjeg zida. Na trošak kutnih rogova formira se kosina kosa, njihova duljina prelazi analogni parametar privatnih osoba. Budući da dijagonalne noge nose težinu krovišta kuka, kao i da su pričvršćene držačima učvršćenja i završetkom običnih rešetki, za izradu potrebnih ploča s presjekom od 100x150 mm ili dvostrukom običnom, 50x150 mm. Ponekad je standardna duljina drvene građe manja od potrebne, u tom je slučaju potrebno ruku s rukama sastavljenim od elemenata. Izračun duljine dijagonalnih nogu izvodi se korištenjem posebnog koeficijenta, množenjem duljine običnog nosača. Ugradnja dijagonalnih nosača
  2. Obični (srednji) rogeri. Dizajn krošnje kosti sadrži većinu ovih greda. Za proizvodnju ploče od breskve potrebni su poprečni presjeci od 50x150 mm prvog razreda. Ugradnja običnih nogu obuhvaća dva načina pričvršćenja - krute i pokretne. Gornji nosač, na hrbat četverokrevetnog krova, izrađen je prema krutom tipu, za njega se koriste nokti ili metalne ploče. Donja, pomična, povezuje kraj nogu s pločicom s napajanjem prema principu klizača. Naravno, možete pričvrstiti rogove, koristeći samo tvrdog tipa zatvarača, ali on ne može nadoknaditi skupljanje drvenih konstrukcija.
  3. Središnji obični (srednji) greda. Dizajn šest rešetkastih nogu nije poput ostalih elemenata. Njihov gornji dio je obrubljen tako da tvori jednu ravninu s hrpom i kutnim gredama.
  4. Kratke noge (žene). Posebnost narozhnika je da svi imaju različite duljine. Samonastavljači muha se obavljaju uz pomoć noktiju na dijagonalne grede. Što je bliža kratkoj nozi na vrh dijagonalnog trakta, to je veća dužina. Korak između imenovanih žena određuje izračun i shemu krova za kobilje, u pravilu je manji od razmaka između običnih rogova.
Metode prilagodbe strpil

Zalog pouzdanosti rešetkastog sustava - elementi istog poprečnog presjeka, izrađeni od istog materijala, osim dijagonalnih greda, čiji poprečni presjek treba biti deblji.

Strukture potpore

Dizajn nogavica ne dopušta da izdrže težinu krova, a pomoć u ovom slučaju služe kao pomoćni elementi:

  • Mauerlat. Mauerlat bar položen na gornju strukturu remena. U logi i log houseu, ulogu Mauerlata igraju se gornje krune, učvršćene sidrenim vijcima. Kod opeke ili plinskih silikatnih konstrukcija potrebno je instalirati ploču za napajanje na cementnu ojačanu estrihu. Vrlo je važno izračunati pričvrsne točke grede tako da se ne podudaraju s lokacijom greda. Snaga mauerlat smanjuje se sa svakom rupom napravljenom u njoj, tako da morate učiniti samo one koji su odredili izračun. Pravila za instaliranje Power kartice
  • Ridge run. Trčanje - šipka na kojoj ili na čijem se vrhu instalira parica. Poprečni presjek ruba trase izabran je u skladu s poprečnim presjekom greda, tj. Mora se podudarati.
  • Zatezanje. Grede dasaka, koje zatežu rogove iz svakog para između sebe. Četiri kugla opremljena su gornjim ili donjim pričvršćivačem. Ako je kravata visoko postavljena, naziva se vijak, a ako je slaba snopa preklopljena. Iskusni majstori krovišta slijede jedno pravilo: što je bliži pušku na hrbat, to će biti deblji.

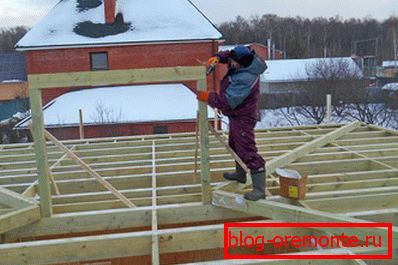

  • Stalci. Greda koja se postavlja okomito na stropne grede radi podupiranja donjeg nogostupa ili hrpta kuće. Četvrtastog krova na mansardu uključuje postavljanje stalaka u srednji dio stopala, pomaknut od središta prostorije. Ugradnja postolja i grede
  • Podvodne noge. Dijagonalno učvršćene šipke koje sprječavaju da se grede spuštaju pod vlastitom težinom.
  • Poljoprivredna poduzeća Sprengel. Elementi koji podržavaju dijagonalne grede. Farma gradi, povezuje dvije ploče. Jedna od ploča zategla mauerlat dviju susjednih strana, a druga podupire raft.

Izračun sastavnih dijelova rešetkastog sustava temelji se na težini krova, veličini zgrade koju treba pokriti i veličini poprečnog presjeka izvornog materijala.

Izračun glavnih parametara sustava

Posebni računalni programi olakšavaju izračunavanje parametara rešetkastog sustava, ali je izračun vrlo jednostavan, budući da se temelji na pitagoreanskom temperamentu na pravokutnim trokutima. Izračunska shema izgleda ovako:

  1. Prije svega, napravite vlastite ruke kako biste izmjerili širinu i duljinu strukture koja se preklapa. Potrebno je upotrijebiti jednu mjernu traku za mjerenja, svako mjerenje treba obaviti dva puta kako bi se izbjegle pogreške. Na temelju dobivenih podataka prikazan je shematski crtež. Crtanje kuka na krovu kuka
  2. Sljedeća faza je izbor kuta nagiba krošnje krova s ​​kukovima. Određuje se na temelju korištene krovne građe. Budući da je mekana pločica najprikladnija za pokrivanje padina složenog oblika, recimo da je kut od 5-50 stupnjeva. Međutim, imajte na umu da je strmiji padini, više krovnih materijala je potrebno, što je težim nosače, to je teže raditi instalaciju vlastitim rukama.
  3. Ako se odlučite na nagib, možete izračunati visinu grebena množenjem tangente kuta između baze i ravnine nagiba prema duljini krajnjeg zida. Krov s četiri polukružna krova izračunava se obrnutim redoslijedom, na temelju željene visine stropa.
  4. Da biste izračunali udaljenost između grebena i kraja presjeka, trebate izračunati kvadrat od proizvoda polovine duljine krajnjeg zida i visine grebena.
  5. Krovna površina može se izračunati dodavanjem površine njenih padina pomoću formule za trokut i trapez.
Izračunavanje duljine dijagonalnih nogu

Izračun sastava rešetkastog sustava ne samo da će vam omogućiti da kupite potrebnu količinu građevinskog materijala, već da pravilno odredite volumen temelja, međutim, imajte na umu da se krovni materijal mora kupiti s marginom od 15-25% za preklapanje i podrezivanje.

Rezultat izračuna trebao bi biti detaljan crtež i pojednostavljeni shema za primjenu označavanja. Četiri kugla mogu se graditi na gotovim projektima, ako koristite standardni kut nagiba.

"Zlatna" pravila za krovove

Iskusni majstorski krovnici kažu da krovni rešetkasti sustav s krajevima bokova nije kompliciraniji od dvostrukog, ako slijedite "zlatna" pravila koja su formirana tijekom dugih godina rada:

  • Koristiti za izradu ploča greda i greda istog dijela, tj. Grede i grede od greda moraju biti izrađene od 50x150 mm od ploče, ploče za napajanje i kreveta od 150x150 mm.
  • Izvršite proračun prije početka instalacije krova, na temelju opetovano potvrđenih mjerenja.
  • Čvorovi sustava trupa moraju se odraziti u projektnoj dokumentaciji i potvrditi izračunom opterećenja.
  • Potrebno je odabrati sekciju greda sukladno duljini, težini krovnog materijala i površini koju treba pokriti.
  • Sa svojim vlastitim rukama, instalacija se provodi uz pomoć komunalnog radnika, teško se postavljaju dugačke, teške dijagonalne grede sami.
Kupaonica s krovnim krovom Stambena zgrada krovnog krova

Krov s četiri kose i čvorovi njenog rešetkastog sustava prilično je teško instalirati, međutim, odsutnost koplja čini ga pouzdanom zaštitom od hladnog vjetra i kiše.
