Sendvič cijev za dimnjak - kako instalirati svoje ruke

Ako vam se čini da je instalacija dimnjaka samo briga o sretnim vlasnicima kamina, onda vjerojatno želite samo privatnu kuću. Vlasnici kuće sa iskustvom u svom iskustvu znaju da je ovaj element sustava grijanja potreban i za plinske kotlove, uz pomoć kojih se kuća zagrijava i organizacija opskrbe toplom vodom, za peći u kadi.

A što ruski ne voli dobro kupanje? Svaki uređaj za stvaranje topline zahtijeva cijev za ispuštanje plinske smjese koja se sastoji od zraka i proizvoda izgaranja goriva od prostorije do atmosfere. Da bi obavili ovaj posao, iskusni peći preporučuju sendvič dimnjake, i ono što jesu, kako se instalacija vrši s vlastitim rukama, a današnji članak će vam reći kako proći kroz krov.

Izgradnja sendvič cijevi

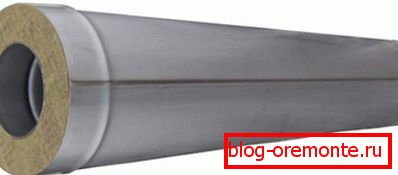

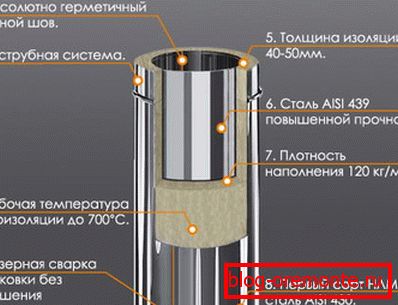

Sve što se tiče opreme za grijanje povezano je s opasnostima od požara, osobito u drvenim kućama. Statistika tvrdi da se više od polovice požara javlja zbog toga što vlasnici kuća nisu pravilno postavili dimnjak vlastitim rukama. Da biste olakšali ovaj zadatak i zaštitili kuću od vatre, upotrijebite sendvič cijev za dimnjak. Na prvi pogled izgledaju kao obični proizvodi od nehrđajućeg čelika, ali zapravo imaju troslojnu strukturu:

1. Unutarnja kontura. Cilindar okruglog dijela od nehrđajućeg čelika s povećanom trajnošću ne manje od 1 mm debljine dodavanjem cinka ili molibdena. Unutarnja cijev je izrađena od lima od metala zavarivanjem kako bi se dobila zapečaćena šava. Zbog visokih antikorozivnih svojstava, legirani čelik ne ošteti interakciju s vodom.

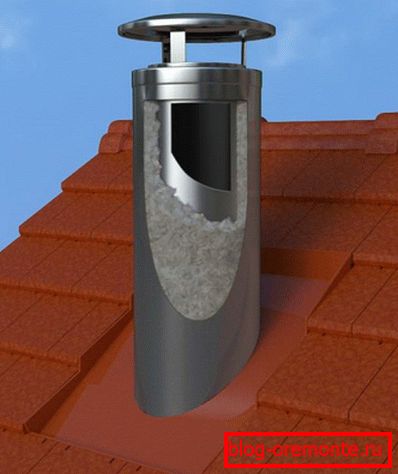

2. Izolacijski sloj. Između unutarnjeg i vanjskog kruga nalazi se izolacijski sloj koji obavlja dvije važne funkcije: "blokira" toplinu unutar cijevi, sprječavajući ga da zagrije okolni materijal i ne dozvoljava da se dim ohladi dok prolazi kroz cijev, tako da se čađa ne smiri na zidove. Kao toplinska izolacija upotrebljavaju se vlaknasti materijali s najvišom razinom otpornosti na vatru s radnom temperaturom do 700 stupnjeva, na primjer, bazalnom mineralnom vunom. Izolacijski sloj između krugova je 40-60 mm, a gustoća izolacije je 12o kg po kubičnom metru.
3. Vanjska kućišta. Vanjska ljuska sendvič-cijevi izrađena od nehrđajućeg čelika ili druge vrste metala. Šava kućišta vrši se pomoću laserskog zavarivanja, što ne oštećuje galvanski sloj od nehrđajućeg čelika, čime se štiti od korozije. Trošak cijevi od mjedi i bakra uvelike povećava trošak postavljanja dimnjaka, a instalacija je opravdana spektakularnim izgledom.

Dodatni elementi dvokružnog dimnjaka

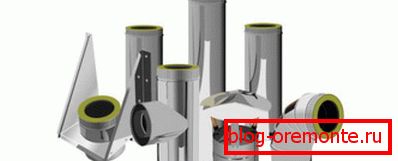

Sendvič cijevi se sastoje od dodatnih elemenata: ravnih dijelova, grana, čajeva. Promjer proizvoda ovisi o proizvođaču, tako da morate kupiti sve dijelove dimnjaka jedne tvrtke koje su idealne jedna za drugu.

Prednosti sendvičih cijevi

Sendvič dimnjaci u usporedbi s konvencionalnim nehrđajućim čelikom koštaju više za vlasnika kuće, ali njihovo povećanje troškova povećava se zbog veće sigurnosti i pouzdanosti takvog sustava, pogotovo ako se instalacija obavlja ručno. Njihove prednosti uključuju:

• Izvrsna izolacija. Unutrašnji toplinski izolacijski sloj štiti okolne elemente sustava ograde od vatre i zadržava toplinu unutar cijevi. Sendvič cijev je super za instaliranje vanjskih dimnjaka koji ne vode kroz krov. U većini regija Rusije, njihovo postavljanje je moguće samo ako je cijev izolirano vlastitim rukama ili u proizvodnji.
• Nema kondenzacije. U konvencionalnim cijevima, zbog razlike u unutarnjim i vanjskim temperaturama, kondenzat se formira unutar, koji se akumulira na hrpe, na kraju uništava dimnjak. Kod sendvičih cijevi zbog toplinske izolacije nema prijelaza dima iz pare u tekućinu.
• Jednostavno održavanje. U sendvič cijevi, dim, prolazi iz vatre u atmosferu, ne hladi, tako da naslage čađe ne formiraju na zidovima, za razliku od jednorodnih cijevi od nehrđajućeg čelika. Zbog toga dimnjak, čak i ako njegov promjer nije velik, ne zahtijeva često čišćenje.
• Lakoća. S gotovo jednakim vatrostalnim svojstvima, dimnjak sendvič teži nekoliko puta manje od opeke, tako da njegova instalacija ne uključuje jačanje temelja.
• Estetike. U usporedbi s jednostrukom cijevi od legiranog čelika, toplinom izoliranom vlastitim rukama, sendvič cijevi izgledaju češći i vidljiviji.
• Jednostavna instalacija. Zahvaljujući prirubnici ili bajunetnoj montaži, sendvič cijevi se mogu lako sastaviti vlastitim rukama i dimnjak prolazi kroz krov.

Za izračun dimnjaka vlastitim rukama, grijaču je potrebno uputiti upute o snazi ​​i veličini ulaza, na temelju tih podataka odrediti promjer cijevi potrebne za osiguranje potiska.

Načela instalacije sendvič dimnjak

Za korištenje grijalice bez straha od požara, trovanja ugljikovim monoksidom potrebno je položiti dimnjak, vođen pravilima zaštite od požara i građevinskim kodovima:

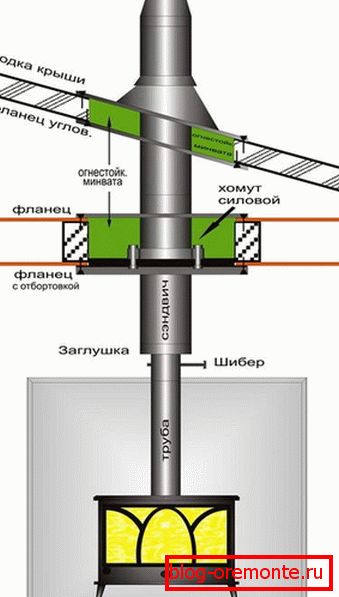

1. Na mjestima gdje je potreban prolaz dimnjaka kroz strop, zidove ili krov, potrebno je postaviti dodatnu toplinsku izolaciju pomoću čeličnog kanala ili granične cijevi.
2. Nemojte spajati sendvičnu cijev izravno na ulaz grijalice. Preporuča se korištenje sendvič cijevi na vanjskim dijelovima dimnjaka kada je prolaz kroz zid ili krov već završen.
3. Mjesta gdje prolaz dimnjaka u neposrednoj blizini zidova, zaštićen listovima vatrostalnog materijala, kao što je azbest.
4. Ako je instalacija ručno izvedena, pazite da duljina vodoravnih dionica koje nepovoljno utječu na silu potiskivanja ne prelazi 100 cm.
5. Promjer sendvičaste cijevi od čelika duž duljine ne smije biti manji od ulazne cijevi grijača.
6. Dimnjak čelika mora biti sastavljen vlastitim rukama, tako da spojevi ne padaju na prolaz cijevi kroz krov.
7. Da biste prolazili kroz krov u razmak između elemenata rešetkastog sustava, koristite zavoje. Sendvič cijevi imaju bočne dijelove pod kutom od 45 stupnjeva, ako vam je potreban skretanje od 90 stupnjeva, trebate dvije grane.
8. Promjer svih elemenata dimnjaka mora biti jednak, tako da u zglobovima ne nastaju praznine. Čelične stezaljke i brtvila otporna na vatru se koriste za brtvljenje spoja.
9. U donjem dijelu dimnjaka vrši instalaciju revizije, vrata ili stakla kroz koje kontrolira stanje dimnjaka.

Instalacija unutarnjeg obrisa cijevi se provodi "kondenzatom", tj. Svaki sljedeći element se umetne u prethodnu. I vanjsko kućište je povezano "kondenzatom", naprotiv, stavljajući gornji segment na donji dio.

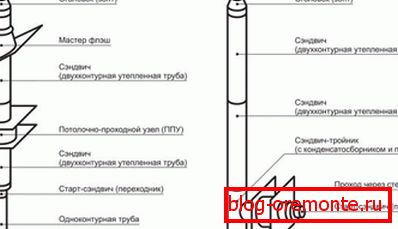

Redoslijed instalacije

Instalacija dimnjaka вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться проход дымохода через перекрытия и крышу. Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста. Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

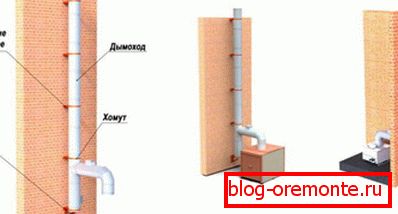

Montaža čajeva, koljena i savijanja vrši se pomoću nosača pričvršćenih na zidove svakih 2 m. Dimnjak se postavlja na krov na udaljenosti od 50-150 cm od najvišeg točke, a njegova visina mora biti najmanje 0,5 m viša od grebena. Instalacija dimnjaka с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.
