Slomljeni krovni krovni krov vlastitim rukama - uređaj i

Ako želite maksimizirati korisno područje kuće, bez trošenja fantastičnih sredstava, svakako razmotrite projekte s potkrovljem. Iskustvo programera sugerira da je to najbolji način za planiranje stambenog objekta, jer je jedan četvorni metar stambenog prostora nekoliko puta jeftiniji nego u dvokatnim zgradama. Postoji zabluda da je potkrovlje pogodno samo za sezonsku uporabu u toploj sezoni.

Međutim, to je pogrešno, jer dobro izolirani slomljeni mansardni krov zimi zagrijava toplinu, temperatura mu nije niža nego u grijanim sobama na prvom katu. Čak i bez dodatne toplinske izolacije, potkrovlje je vrsta "zračnog jastuka" koji održava optimalnu temperaturu unutar kuće.

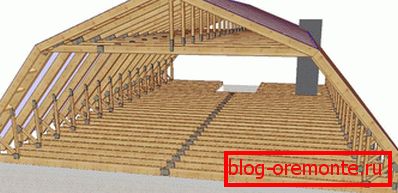

Rafterov sustav krova na mansardi

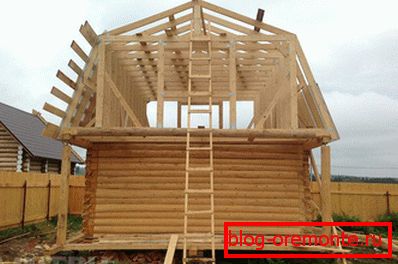

Razbijen krovni traktorski sustav

Kuća projekt s kosim krovom

Slomljena krovna palača se smatra tehnički složenom strukturom, savjetujući da svoju izgradnju povjerava profesionalnoj brigadi. Ipak, osoba koja je upoznata s krovom na primjeru tradicionalnog dvostrukog krova vrlo je sposobna svladati gradnju vlastitim rukama, uz pomoć dvoje komunalnih radnika, asistenata. Najvažnije je shvatiti da je to proces koji zahtijeva ozbiljan pristup, što je nemoguće započeti bez prethodnih izračuna.

Prednosti dizajna

Naravno, tavan se može opremiti čak i vlastitim rukama gradnjom običnog trokutastog krova. Ali zbog strmine padina kako bi naučili strop, visina takvog krova mora biti vrlo velika. To je neekonomično i također neprikladno, jer krov s promjenjivim kutom nagiba omogućuje vam da učinkovitije upravljate raspoloživim prostorom. Ravni gornji dio čini stropove veći. Prema šiframa gradnje, ako je udaljenost od poda do hrbatnog zgloba manja od 2,5-2,7 metara, soba se ne smatra stambenom, ne može se nazvati mansardom, nego je samo tavan. Dizajn slomljenog krova ima sljedeće prednosti:

  • Mogućnost opremanja viših stropova.
  • Visoka razina zaštite od oborina, vjetra.
  • Jednostavno spuštanje snijega s padina.
  • Pomaže u očuvanju topline.
  • Racionalno korištenje pod-krovnog prostora.

Razlika između trokutastog dua i kosog krova

Razbijen krov s krovnim prozorima

Faze izgradnje

Izrada projekta

Izrada nacrta slomljenog krovnog krova za izgradnju vlastitih ruku, bolje je napraviti crteže s različitim projekcijama, koji će sveobuhvatno prikazati mjesto njegovih elemenata. Na temelju duljine i širine kuće potrebno je utvrditi veličinu prostorije u potkrovlju, kao i krov. Prije svega, izgrađena je geometrija nagiba:

  • Važan zadatak je izračunati visinu zgloba hrpta, budući da visina budućih stropova ovisi o tome. Imajte na umu da od grebena do stropa treba biti oko 1,5 m.
  • Sljedeći korak je odrediti visinu stropa. Za udobnu upotrebu bolje je postaviti na razinu od 2-2,2 metra. Ovisnost visine stropnog stropova i kuta krova
  • Definicija nagiba gornjeg dijela nagiba. Crtež je linija stropova, od povezivanja hrpta u oba smjera se drže ravno na raskrižju s tim redom. Pomoću kutnjaka određuje se njihov kut, njegova je vrijednost bolje popraviti odmah na slici. Obično je ovaj parametar u rasponu od 20-30 stupnjeva.
  • Definicija nagiba donjeg dijela nagiba. Od donjeg streha krova u crtu povucite udaljenost jednaku duljini presjeka (40-50 cm). Od kraja gornje padine do ove točke je ravna crta. Kut se mjeri i kutnjaka, obično ima vrijednost od 50 do 60 stupnjeva.
  • Obložene su zidove potkrovlja, određene su njegove linearne dimenzije i ukupna površina.

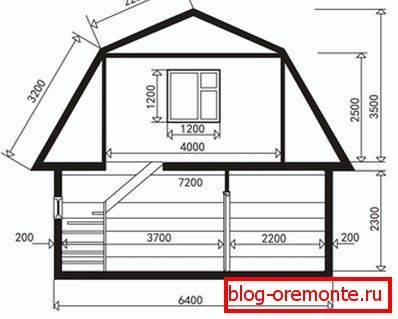

Nacrt slomljenog krovnog krova s ​​dimenzijama

Dizajn rešetkasti sustav slomljenog krova

Kako bi se osiguralo da su proračuni projekta točni, važno je točno izvršiti primarna mjerenja, kao i poštovati mjerilo. Računalni programi mogu pojednostaviti dizajn, u kojemu je dovoljno unijeti dimenzije zgrade i željeni tip krova, obavljaju ostatak rada automatski. Ako takav softver ne postoji, bolje je koristiti gotove projekte.

Izračun rešetkastih sustava

Rafters - glavni nosivi elementi slomljenog krova mansarda, vrsta svoje kralježnice. Oni su podvrgnuti ogromnim opterećenjima pa im se nameću posebni zahtjevi. Izbor poprečnog presjeka nožica nosača nije slučajan, već u skladu s korakom ugradnje, udaljenost između nosača, vrijednosti vjetra i snijega. Ako se prva tri pokazatelja lako prepoznaju sastavljanjem, tada zadnja dva trebaju posebna pojašnjenja.

  • Područje Rusije podijeljeno je u 8 zona s različitim snježnim opterećenjima. Za svaki pojedini krov, ova vrijednost se podešava kutom nagiba. Budući da je nagib padina različit, izračunavaju se dva pokazivača, a gornji i donji grede mogu imati drugačiji odjeljak.
  • Tu je i zoniranje vjetra, koji također uključuje 8 zona. Uz pomoć koeficijenta uzimajući u obzir visinu zgrade, tablična vrijednost ovog pokazatelja mijenja se.
  • Vrijednosti ovih dvaju indikatora sažete su kako bi se utvrdilo ukupno opterećenje. Okrugli brojevi bi trebali biti u velikoj mjeri da osiguraju malu marginu sigurnosti. Na temelju njih, traženi dio ploča određen je referentnim tablicama.

Potrebni materijali

Struktura nagnutog nagnutog krova

Mount Maurlat

Početak rada na opremi slomljenog krovnog mansarda je postavljanje mauerlat, trajnog drveta veličine 100x100 mm ili 150x150 mm. Fiksirana je na kraju vanjskih bočnih zidova. Njegov glavni zadatak je distribuirati težinu krovne strukture, prenijeti ga na temelj, te zaštititi zaštitu rampe od prevrtanja. Mauerlat je postavljen na gornji dio zida na unaprijed postavljenu vodonepropusnost, koja se koristi kao presavijeni ruberoid dva ili više slojeva posebnog filma.

Načini instaliranja Power kartice

Pričvršćivanje se provodi pomoću metalnih vijaka, moraju se postaviti u betonsku podlogu. Ako je riječ o rekonstrukciji krova vlastitim rukama, postavljena je s sidrenim vijcima na zid do dubine od 15-17 cm, a za drvene i loganske kuće koriste se drveni igle. Imajte na umu da je instalacija izvedena u istoj razini.

Izgradite sigurnosni sustav

Izgradite sigurnosni sustav ломаной мансардной крыши происходит в следующей очередности:

  1. Parketne podne grede na vrhu mauerlat. U nekim slučajevima se izvodi uklanjanje greda izvan zgrade. Ova mjera omogućava proširenje površine potkrovlja, kako bi se stvorili dobri predjeli. U ovom slučaju, grede su pričvršćene na mauerlat odozgo. Prilikom polaganja, bez uklanjanja, postavljaju se na vodonepropusne zidove, pričvršćujući ih pomoću uglova na unutarnjem rubu mauerlat.
  2. Upravo u sredini stropne zrake, označite točku iznad kojega će se zglob grebena nalaziti. Polazeći od svoje jednake udaljenosti u tom i tom smjeru, stalci su izloženi. Moraju se postaviti vertikalno, stoga ih privremeno podupiru struts.
  3. Sustavi su spojeni puškom. To su izravne jake trake koje se pričvršćuju na pouzdanim metalnim uglovima. Kao rezultat ovih akcija, trebali biste dobiti dizajn u obliku slova "n". Ugradnja stalka
  4. Instaliraju se suspendirane grede, njihov gornji dio spojen na policama, na dnu s pločom za snabdijevanje ili podnim snopom. Utor se izreže u nosač mačevima, postavlja se na spoj, a potom se podupira metalnim zatvaračem. Instaliranje vješalica
  5. Vješalice su ojačane potporama. To su kutne podvodne noge koje sprječavaju skretanje rogova, prenoseći dio tereta na stalak.
  6. U sredini pušenja zabilježena je točka ugradnje glavice, okomita suspenzija na spoju hrpta, koja nosi težinu.
  7. Instaliraju se rotirajući rogeri. Spojene su metalnim oblogama ili vijcima s podlošcima. Ugradnja grede za sunce
  8. Baka se pričvršćuje na grebenu, zategnuta je tako da težina pušenja nosi hrpt slomljenog krova.

Izvođenje gore navedenih stavki čini jednu podmetnu rešetku. Ostale su postavljene na isti način s korakom od 60-120 cm.

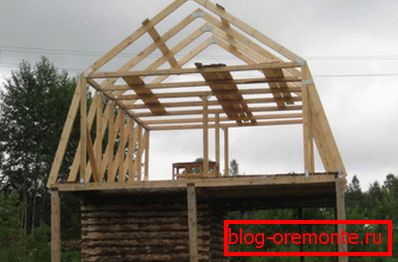

Spremni rešetkasti sustav

Hidroizolacija i krovni radovi

Kada se dovrši samoinstaliranje podizača krovnog krova, potrebno je organizirati vodonepropusnost. To zahtijeva vodonepropusni film ili membranu, koja se obično izrađuje u obliku role.

  • Prva traka filma položi se na donji dio rogova i pričvršćuje se s sandukom. Preklapanje između pruga mora biti najmanje 10-15 cm. Štitnici za hidroizolaciju
  • Zatim se rezanje neželjenih ploča izravno podešava s nagibom izračunatom prema širini krovnog materijala. Ako je krov postavljen, na primjer, ondulin ili shinglas, potrebno je stvoriti neprekidno prekrivanje ploča od šperploče otporne na vlagu.
  • Ako je sanduk spreman, možete nastaviti polaganje krovnih materijala. Počnite ga montirati, počevši od strehe, do poda podne, postavljajući preklapanje od 10-15 cm. Podovi od metala
  • Odozgo, spajanje krovnih ploča zatvoreno je s grebenom pločom.

Spojnice se odabiru ovisno o vrsti materijala. Za pločice koriste se pocinčani vijci s gumenim glavama, koji su deformirani u procesu predenja na takav način da vodonepropusnu rupu.

Da biste ubrzali proces, možete upotrijebiti odvijač. Nailovi za fiksiranje Shinglas ili ondulin duljine 100 mm. Nakon završetka radova na krovištu izrađuju se okovi i poprečni presjeci pokrova na mansardi.

Ukratko, možemo reći da će slomljeni krovni potkrovlje pomoći proširiti područje kuće vlastitim rukama. Možete ga graditi vlastitim rukama, međutim, to će zahtijevati posebne vještine i troškove koji će bez sumnje platiti za sebe.
