Snegozaderzhateli za mekani krov: tipovi, uređaji i

Ovisno o vrsti krova i krova, koji pokriva gornji dio zgrade, odabrana je jedna ili druga vrsta snijega. To se također odnosi na krovove, čija se prevlaka razlikuje od ostalih krovnih materijala zbog nižih svojstava čvrstoće. Pozivamo Vas da saznate koji su nositelji snijega i koji su prikladni za mekani krov.

Značajke uređaja za zadržavanje snijega

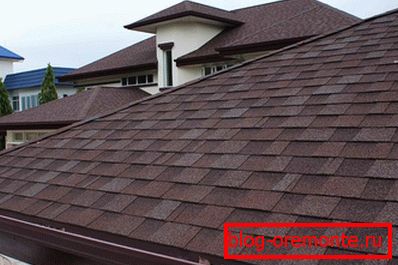

Grubi mekani krov

Mekani krovovi se razlikuju po svojstvima od ostalih vrsta krovišta, stoga zaštitnici snijega za takve podove također imaju svoje osobine.

  • Mekani krov ugrađen je uglavnom na krovove, čiji obronci ne prelaze 15 °. Ova činjenica sugerira da je vjerojatno da su lavine s klizaljki. Stoga su ugrađeni uređaji koji se, u pravilu, ne razlikuju po posebnoj snazi.
  • Osim toga, mekani krov se razlikuje od metala u tome što njegova površina ima značajnu hrapavost. Zbog toga se rizik od klizanja snijegom smanjuje.
  • Izgradnja takvog krova podrazumijeva uređaj za postavljanje sanduka kontinuiranog tipa, što znači da je savršeno prikladno za pričvršćivanje elemenata zaštitnog snijega.

Cjevaste i rešetke

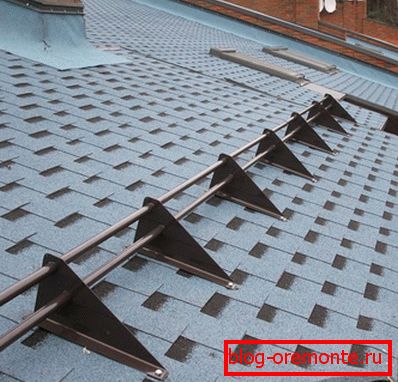

Cjevasti snježni čuvari

Za mekane krovove rijetko, ali još uvijek koristio cijevni zaštitnik za snijeg. Ovaj snijeg zaustavlja se od dvije cijevi promjera do 3 cm, koje su umetnute u zagrade.

  • Visina građevine doseže 0,15 m.
  • Nosač ima oblik vertikalno usmjerene ploče s rupama u koje cijevi ulaze.
  • Na dnu nosača je opremljena posebnom policom, s kojom se instalacija i učvršćivanje na površinu krova. Pričvršćenje se provodi metalnim vijcima s glavom na šest stranaka i veličinom od 8 × 60 mm.
  • U ovom slučaju se koristi posebna konstrukcijska konzola koja se razlikuje od proizvoda za drugu vrstu premaza.
  • Metoda instalacije također ima svoje vlastite osobine.

Snaga cjevastog uređaja karakterizira udaljenost donje cijevi od površine krova, koja u pravilu doseže do 30 mm. Istodobno, udaljenost između cijevi treba biti oko 100 mm.

Obratite pažnju! Nosači snježnih cijevi koriste se za krovove, čiji padovi imaju padine do 60 °. S takvim velikim padinama, snijeg stvara velik pritisak na nositelje snijega, i to vrlo često puze. Na strmim krovovima, instalacija takvih uređaja nije osigurana, jer snijeg ne ostaje tamo, ali se odmah zgusne.

Cjevasti uređaji spadaju u sjekače, jer su dizajnirani da odvoje sloj snijega u nekoliko dijelova. Ovi držači snijega smatraju se prilično pouzdanim i izdržavaju teške snježne pritiske pa se često koriste. Koriste se ne samo za mekane krovove, već i za plošne materijale i prirodne pločice. Cjevasti uređaji mogu se montirati po cijeloj kontu krova, po izboru u opasnim smjerovima. Njihova instalacija nije točka, ali u jednom redu. Ako je pritisak snijega pokriven značajnim, moguće je postaviti konstrukcije u dva reda do 3 m odvojene. Učvršćenje donjih struktura se javlja iznad nosivih zidova ili uvučeno iz ruba poprečnog presjeka na udaljenosti od 0,5 m. Budući da se boja cijevi može prilagoditi tonu krova, strukture se praktički ne razlikuju. U pravilu, cijevi su izrađene od pocinčanog metala s bojom nanesenom na njih u boji krova, što im omogućuje da se koriste za dugo vremena.

rešetka

Strukture rešetke podsjećaju na one cjevaste, ali umjesto cijevi, fiksne su pravokutne ploče s rupama zahvaljujući kojima tekućina rastopi. Vrsta čepa za rešetke odabire se ovisno o vrsti krova i njegovoj konstrukciji.

Pogledajte videozapis i saznajte preporuke za odabir cjevastog snijega:

Uređaji za povlačenje i pločice

stremen

Držači s konopcima za snijeg ili čaše za snijeg, zbog svog dizajna, ne mogu fizički držati velike mase snijega. Oni su prilično dodatni elementi cijevnim i rešetkastim strukturama. Kuke su također prikladne za krovište, pri čemu padine imaju malu kosinu.

  • Budući da je mekani krov grub, snijega samostalno zahvaća granule kojima je materijal posut. To se u potpunosti odnosi na krovni pokrivač ili šindre. Osim toga, mali rizik od snijega i pridonosi malom nagibu krova. Ipak, instalacija se provodi u konkretnom slučaju. Najbolje je da su nositelji snowboarda koji su nakićeni na krovu i na stupnjevit način. Udaljenost između kuka i snijega ne smije biti veća od 0,7 m.

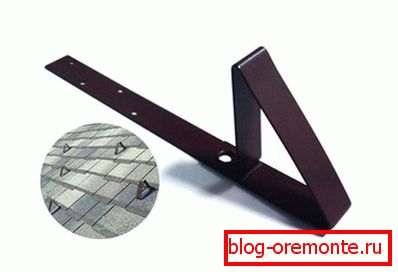

  • Lukovi imaju svoje karakteristike, što znači da moraju biti montirani istovremeno s krovnim uređajem. Oni imaju oblik trokuta, od kojeg se proteže dugačka montažna ploča. Ovaj se dio skriva ispod krovnog materijala i pričvršćuje se na sanduk. Da biste spriječili curenje na mjestu pričvršćenja, ploča za učvršćenje je prekrivena šindrama.

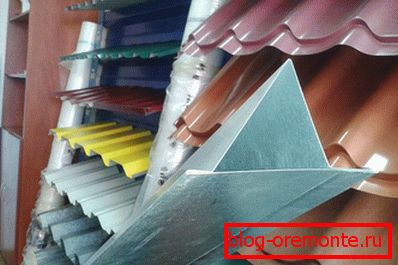

lamelama

Lamellar snegozaderzhateli također se nazivaju kutom. Postavljeni su na krovove, koji su prekriveni ravnim metalnim materijalima - pocinčanim pločama ili elovnim pločicama. Ove odgode snijega djelotvorne su na mekom krovu u slučaju niskog tlaka snijega, a nagib padina ne smije premašiti 30 °.

U nastavku je prikazana tehnika instalacije uređaja za užad:

instalacija

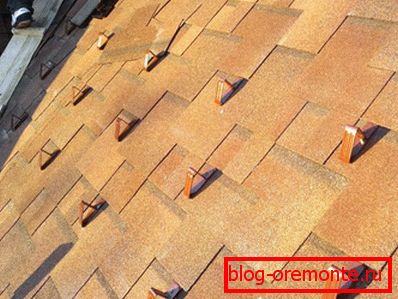

Montaža buglica

Skup cjevastih struktura obično obuhvaća pričvršćivače. Cjevaste čahure pričvršćene su na sanduku kroz krovni materijal. Nosači su međusobno na udaljenosti od 0,6 do 1,1 m duž konture potpornih zidova. Mjesta rupe, koje se dobivaju pričvršćivanjem vijcima, zapečaćene su gumenim trakama.

Također se često koriste lukovi ili snijegovi. Bolje ih je instalirati istovremeno s krovnim radom. Jaram je pričvršćen na sanduku i sakriti mjesto pričvršćivača, na vrh je postavljen još jedan sloj krovnog materijala.

Obratite pažnju! Unatoč prisutnosti svih potrebnih uređaja, potrebno je periodično provoditi ručno čišćenje krova od leda i snijega.
