Spušteni krovni uređaj - struktura i crteži

Krovovi s krovom uspješno se koriste za izgradnju kućanskih objekata: garaže, brane, brane, terase i sjenice. To je praktičan i ekonomičan način zaštite zgrade od oborina, vjetra i hladnoće. Međutim, uređaj je prolio krov pogodan za privatne kuće.

S ovom izgradnjom rješenje arhitekti stvaraju podebljane projektne projekte s nekoliko neravnomjerno visokih staza. Veliki plus krovova s ​​jednim nagibom leži u raspoloživosti mase domaćih vlasnika zbog niske cijene materijala koji se koriste i jednostavnosti ugradnje. Ovaj članak će vam reći o dizajnu jednokrevetnog krovnog sustava, kako izračunati padine rampe i graditi ga vlastitim rukama.

Krov stambene zgrade

Prolio krov

Najčešće, pojam "singl" znači krov koji ima jednu nagibu. Nagib, nagib koji je postavljen jednostavnim rešetkastim sustavom, leži na nosivim zidovima zgrade i unutarnjim pregradama, ako ih ima. Kao krovni materijali koriste se mekane crijepne pločice, ondulin, decking, metal pločica ili euro škriljevac. Postoje dvije vrste prolivenih krovova:

  1. Ventilirana. Dizajn ventilacijskog krova pogodan je za opremanje otvorenih terasa i gazova koji se koriste u ljetnom razdoblju. Nagib nagiba takvog krova varira unutar 3-6 stupnjeva. Instaliranje prolivenog krova ventilacijskog tipa ne podrazumijeva zagrijavanje, a ponekad i zabrtvljenje.

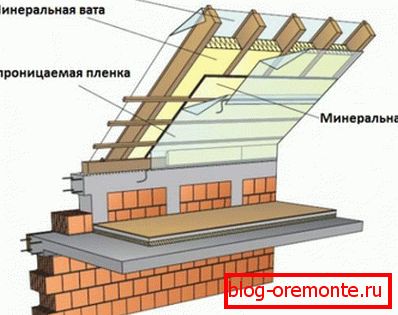

  2. Unventilated. Nagib krova s ​​jednim nagibom ne-ventiliranog tipa je 2-25 stupnjeva, ovisno o vrsti upotrijebljenog krovnog materijala. Ova se opcija koristi za preklapanje prostorija, održavanje svih sezona, stambene zgrade, grijane garaže. Unventilated krov pažljivo izoliran, zapečaćen kako bi se smanjio gubitak topline.

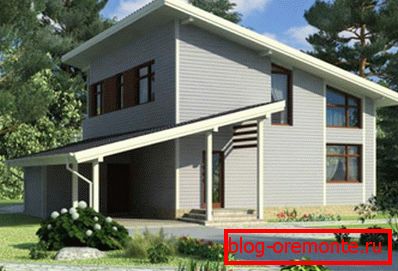

Projekt krova s ​​jedne staze za stambenu kuću Projekt krova s ​​jedne staze za stambenu kuću

Osobitost nagnutih krovnih tipova je da jedna zidna ravna ne daje nezavisno podrijetlo snježnih masa zimi, naročito ako se u građevini koristi krovni materijal s grubom strukturom. Stoga je moguće da će u posebno snježnim zimama vlasnik kuće morati uzeti lopatu.

Prednosti šupljeg krova

Sve više, dizajneri i programeri napuštaju složene projekte u korist jednog krovišta. To se lako objašnjava svojim prednostima:

  • Niska cijena. Zbog ekonomije građevinskih materijala, montaža jednostranog krova je 2-2,5 puta jeftinija od dvostrukog nagiba ove veličine.
  • Jednostavnost. Dizajn krovnog sustava krova s ​​jednim nagibom dovoljno je jednostavan za samostalno postavljanje. Čak i uz malo iskustva u izgradnji, sam početnik obrtnik će se nositi s radom, crtežom i potrebnim alatom.
  • Visoka otpornost na vjetrovit vjetar. Jednoslojni krov je najsigurnija opcija ako se mjesto nalazi u području s konstantnim rušenjima vjetra, glavna stvar je ispravno odrediti stranu vjetra i orijentirati uzduž rampe.
  • Smanjeni troškovi grijanja. Budući da je udaljenost između nagiba i stropa u jednostranom krovu manja od ostalih tipova, grijane sobe se ne ohlade, što znači da gubitak topline tijekom zagrijavanja kuće postaje manje.
  • Dostupnost projekta. Čak i ako niste u mogućnosti sami izvesti crtež, postoji ogroman broj gotovih, izračunatih projekata s detaljnim dijagramima rešetkastih sustava i čvorova na Internetu i graditeljskoj literaturi.
  • Jednostavnost održavanja. Dizajn krovnog prozora omogućuje u bilo kojem trenutku procjenu stanja krovnog sustava, zamjenu oštećenih dijelova, samostalno ojačati krovni materijal, bez uključivanja najamnika koji su skupa.

Vrste rešetkastih sustava

Sustav krovnih elemenata krova je okvir koji nosi na sebe i distribuira težinu krova oko perimetra nosivih zidova, što daje stabilnost strukturi. Ovisno o plasmanu podupire dvije vrste rogova:

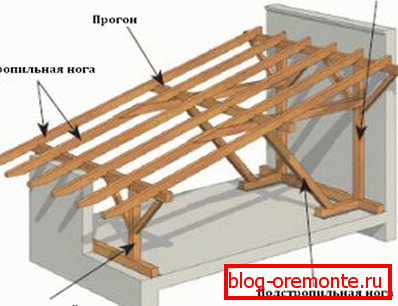

  1. Naslonnaya. Ova metoda organiziranja rešetkastih sustava uključuje korištenje internih particija kako bi se dobila dodatna podrška. Na nosećem zidu, koji se nalazi u sredini prostorije, postavite police koji podupiru noge u sredini. Ako koristite dvije ležajne unutarnje pregrade, možete blokirati zgrade sa širinom do 16 m. Vrste krovnih sustava
  2. Vješanje. Ovo je složeniji rešetkasti sustav koji se oslanja samo na vanjske zidove, pa je potrebno više pomoćnih elemenata za stabilizaciju. Najveća širina zgrade, koja može biti opremljena vješalicama, je 7,5 m, a to će zahtijevati prilično kompliciranu konstrukciju dvaju zvučnika, glave i puža. Pravilno izračunavanje visećeg rešetkastog sustava zahtijeva duboko znanje i iskustvo.

Temelj za izradu rešetkastog sustava vješanja ili nacelle tipa je detaljno crtež koji odražava točne dimenzije i uzajamno raspored elemenata i način pričvršćivanja glavnih sklopova.

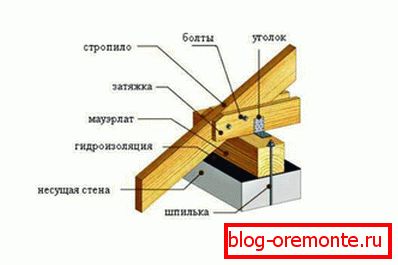

Pričvršćivanje rogova na mauerlat

Sastav rešetkastih sustava

Jednostupanjska shema krovišta za konstrukcije širine do 4,5 metara pomorskog tipa uključuje ograničeni broj elemenata. Osnovica za rešetkasti sustav je mauerlat od trajnog drveta 150x150 mm. Fiksiran je na gornjoj podlozi zgrade uz zidove na kojima su montirane padine. Za oblikovanje nagiba krova, zidovi su podignuti na različitim visinama. Isto tako, krov zahtijeva noge od trave, izrađene od ploča od 50x150 mm. Iz pozadine krajeva ploče provode se praznine za pričvršćivanje rogova na električnu ploču. Noge su ugrađene na snop svjetlosti, umetnu u komoru, pričvršćujući ga metalnim uglovima.

Građevinski rešetkasti sustav Građevinski rešetkasti sustav

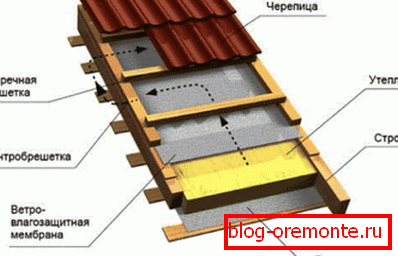

Kako bi ravnomjerno rasporedili težinu krovnog materijala na svim nosačima, potrebno je ugraditi letvicu. Za meke vrste krovišta koje nisu u stanju zadržati svoj oblik, koriste kontinuiranu vrstu obloge izrađene od ploča od iverice otporne na vlagu. Ako se koriste profilirane ploče ili pločice, dovoljno je pričvrstiti letvice 25x50 mm preko greda s visinom od 20-13 cm. Složeni krovni sustav krovnog prozora uključuje zatezanje, potpornje, stojeći i stezaljke. Svi elementi izrađeni su od drveta prvog razreda, sušeni do optimalne vlažnosti od 15-18%, brušeni i obrađeni duboko penetracijskom antiseptičkom impregnacijom.

Važno je promatrati ravnotežu između složenosti rešetkastog sustava i poprečnog presjeka svojih elemenata - kompliciranjem dizajna, povećavate svoju težinu. Preporučena veličina rogova izračunava se na temelju privremenih i trajnih opterećenja koja djeluju na krovu ili određuju prema tablicama gotovih vrijednosti, uzimajući u obzir dužinu i visinu između nogu i vrsti drveta.

Izračun nagiba nagiba

Mršavi krov je dobar jer, ako se pravilno orijentira duž ruža vjetra i odabere optimalnu padinu, podnijet će jak jaki vjetar koji bi uništio dvostruku padinu. Da biste odabrali kut nagiba kosina, potrebno je razmotriti 2 parametra:

  1. Korišteni krovni materijali. Ako ste prije dizajna odabrali materijal za krov, glavni kriterij pri odabiru nagiba bit će preporuke proizvođača za njegovu instalaciju. Metalna pločica postavljena na padinama pod kutom od 30 stupnjeva, škriljevca - 20-30 stupnjeva, valoviti - od 8 stupnjeva, krovovi kotača - od 5 stupnjeva. Preporučeni kutovi rampe za krovne materijale
  2. Klimatski uvjeti. Ako se gradnja odvija u regiji s puno oborina, onda je bolje postaviti nagib od 20-25 stupnjeva, kroz koje voda teče gravitacijom, a snijeg mase skliznuti. Za vjetrovita područja, naprotiv, ravne padine s strmom od 3-10 stupnjeva s niskim vjetrom bolje odgovaraju. Preporučeni poprečni presjeci greda za jednobojni krov
  3. Imajte na umu da povećanje nagiba krova povećava troškove gradnje zbog složenijih rešetkastih sustava i potrošnje krovnih materijala. Poznavanje veličine kutije kod kuće i određivanje kuta padina, potrebno je napraviti shematski crtež, što je lako odrediti područje krova, duljina greda i razlika između visine zidova pomoću geometrijskih formula.
Izračunavanje područja nagiba i duljine nosača stopala

Izgradnja erekcijskog krova je odlična opcija ako želite brzo i jeftino blokirati zgrade ili spajati autobusa u kuću. Osim toga, to je izvrstan razlog za brusiti zgrade sposobnosti, bez rizika puknuti krov zbog loše kvalitete rada.
