Suspendirane grede, kako izračunati i osigurati nasloni

Krovna struktura je složen sustav s potpornim elementima, vodonepropusnim premazom, izolacijom i parnom barijerom. Sve krovne jedinice su izložene privremenim i trajnim opterećenjima, stoga moraju imati visoku nosivost kako bi se izbjegla deformacija ili čak i propadanje krova. Kako bi se osigurala trajnost i dugi vijek trajanja, vrši se točan izračun, koji određuje sastav okvira, udaljenost između njegovih elemenata, kao i njihov presjek. U pravilu, u privatnoj stambenoj izgradnji koristi se napslitski krovni sustav koji omogućuje blokiranje struktura do širine 16 metara. U ovom članku ćemo reći o svojoj strukturi, značajkama i glavnim čvorovima.

Uređaj i funkcije

Struktura koja se sastoji od međusobno povezanih potpornih elemenata koji podupiru krovne nagibe naziva se krovni rešetkasti sustav. Obavlja funkcije nekog oblika koji daje nagib i oblik krova. Ugradnja krovne konstrukcije provodi se samo nakon izračuna utovara koji će ga utjecati tijekom rada. Pravilno osmišljen okvir će riješiti sljedeće probleme:

  1. Koristi se kao baza za pričvršćivanje krovnog materijala. Postavljanje vodonepropusnog materijala na površinu padine izvodi se na sandukima krovnog okvira, koji ravnomjerno raspoređuje težinu premaza, a daje i kruti oblik.
  2. Izrađuje nagib krovne konstrukcije. Noge tračnice okvira postavljene su pod nagibom do podnožja, zahvaljujući kojoj krov dobiva oblik trokuta. Nagnuta površina nagiba omogućava da voda i snijeg slobodno klize bez povećanja opterećenja na elementima nosećeg sustava.
  3. Daju strukturi krutost i nosivost. Krov podložan je ozbiljnom stresu zbog velike težine krovova, toplinske izolacije, težine samog krovnog okvira i snježne kape, tako da krovni sustav mora imati visoku čvrstoću i preusmjeriti težinu krova na ležajne stupove.

Obratite pažnju! Krovni sustav pomorskog tipa naziva se krovna noseća struktura, koja uključuje vertikalne stupove koji leže na unutarnjim nosivim zidovima. Ugradnja takvog okvira se provodi ako je na sredini kuće postavljen glavni zid na temelj. Krov sa spuštenim rešetkastim sustavom podvrgnut je samo naprezanju savijanja zbog čega ne zahtijeva kompenziranje ekspanzijskih elemenata.

Vrsta krovnog najlona

struktura

Prije nego što instalirate krov, morate točno izračunati opterećenja koja će to utjecati, kao i detaljan dizajn. Ovi jednostavni izračuni pomoći će odrediti koje će se elemente uključiti u kosi rešetkasti sustav, izračunati njihov presjek i udaljenost između njih. Ako je krov poduprt na unutarnjim nosivim zidovima, okvir se sastoji od sljedećih komponenti:

  • Mauerlata i laganje. Ovi uvjeti se nazivaju potporni elementi krovne konstrukcije, učvršćeni na gornjoj razini zidova, na kojima su poduprti krovni nagibi. Izrađene su od crnogorice sa sekcijom od 100x100 mm ili 150x150 mm. Korizme se razlikuju po tome što je montirana na unutarnje ležajne pregrade, a moguće je i popraviti vertikalne nosače koji podupiru greben.
  • Rafter. Suspendirane grede postavljene su u paru duž krova. Njihova je osobitost da imaju 2 boda podrške - na mauerlat i na grebenu. Zbog toga je struktura izdržljiva i ne osjeća stres na buri. Korak između rogova, debljina nogu određuje izračun uzimajući u obzir težinu krovnih i klimatskih uvjeta.
  • Elementi subraftera. Elementi podvodnih elemenata nazivaju se dodatni nosivi elementi zbog kojih krov stječe veliku nosivost. Ova kategorija uključuje vertikalne nosače, nazvane odvodne kanale, vodoravne udubine, kao i potpornje koje podupiru rogove.
  • Tokarenje. Kutija je montirana okomito na noge tračnica, na njemu se izvodi ugradnja krovnog materijala. Izračun opterećenja određuje treba li temelj krova biti čvrsta ili rešetka.
Uređaj na krovnom rešetkastom sustavu Sustav suspendiranog konja

Važno je! Kod projektiranja kosih krovnih sustava glavna je stvar prije postavljanja ispravno izračunati stalna i privremena opterećenja koja se podvrgavaju krovu kuće. Posebne značajke okvira ovog tipa su upotreba unutarnjih nosivih zidova za ugradnju kaljužne, vertikalne konstrukcije, koja podupire strukturu hrpta.

vrste

Krov trzava nekoliko vrsta opterećenja, uključujući opterećenje na ekspanziju i savijanje. Kako bi se kompenzirali ti naponi, kao i da sustav rešetkastih sustava bude stabilan i krut, koristi se veliki broj kompenzatora, čiji presjek određuje izračun. Kako bi se spriječile deformacije okvira, instalacija krova izvodi se pomoću pokretnih držača. Suspendirane grede su sljedeće vrste:

  1. Bez traga. Postavljanje krovnog nylon bez vrpce bez vrpce obavlja se pomoću pokretnih pričvrsnih elemenata, zahvaljujući kojima, čak i nakon fiksiranja, komponente sustava mogu nadoknaditi opterećenje na ekspanzijskim zidovima nosivih zidova. Noge ovješene ovješene noge su pričvršćene s jedne strane uz pomoć zgloba, a s druge strane klizačima. Sustavi koji ne udaraju
  2. Spacer. Prostrani rogovi najlonskog tipa nemaju dva stupnja slobode, ali jedan. U tom slučaju jedan kraj nogu čvrsto je fiksiran, a drugi kraj s klizačem, zglobom ili drugim pokretnim zatvaračem. Prozračni vitezni okvir omogućava ugradnju ploče s niskom razinom snage jer ima blagi učinak na vanjskim nosivim nosačima. Expansional system narednika nashlonnogo tipa

Iskusni krovnici koji se preklapaju s drvenim kućama, koji još nisu dovršili proces skupljanja, koriste potpomognute krovne okvire, a mobilni nosači mogu nadoknaditi deformacije koje se javljaju sa postupnim sušenjem drva. Izračun je da će nepokretna konstrukcija riješiti zajedno s kutijom kod kuće.

Posebne značajke

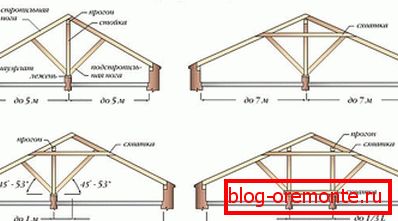

Izrada zidnog okvira krova ovisi o mnogim čimbenicima. Sastav sustava ovisi o nagibu padina, klimatskim uvjetima u građevinskom području, odabranom krovnom materijalu. Da biste uzeli u obzir sve ove kriterije, potrebno je izvršiti izračun opterećenja na krovu. Ovisno o širini strukture koja se preklapa, krovni okvir krova ima sljedeće značajke:

  • Za preklapanje struktura širine do 10 metara, dovoljna je jedna nosivost ležaja na kojoj su montirani vertikalni stupovi. Kako bi nadoknadio odstupanje dugačkih nosača, postavite podupirače.
  • Za preklapanje struktura do širine od 10-14 metara, dovoljno je i jedan unutarnji nosivi zid. Međutim, kako bi se ojačao ogradu okvira, koji se sastoji od mauerlat, log, rešetke noge, trupa, stalci i podupirači, koristiti horizontalne inhibicije koje kompenziraju za punjenje opterećenja.
  • Za preklapanje strukture širine 16 metara potrebno je 2 unutarnja nosivih zidova. U ovom slučaju, okvirni okvir se sastoji od energetske ploče, sječiva, rogova, podupirača, potpornja, vijaka i zatezanja.

Imajte na umu da je maksimalna duljina nosivih nogu laminiranog okvira ograničena na standardnu ​​veličinu drva, koja iznosi 6 metara. Naravno, možete napraviti rasvjetne grede ili staviti u fillies, ali ovaj dizajn će biti manje izdržljiv.

Dvostruko nagnuti krovovi Prolazite krovom s užetima
