Sustav krova - struktura, uređaji i tipovi

Krovne konstrukcije jedna su od najtežih u projektiranju i ugradnji stambenih komponenti. Krov najprije podrazumijeva "udarac", štiteći kuću od oborina, vjetra i hladnoće, tako da udobnost svih kućanstava ovisi o njegovoj nepropusnosti, izdržljivosti i kvaliteti. Temelj pouzdanog krova je rešetkasti sustav koji oblikuje strukturu, postavlja optimalni nagib, a služi i za pričvršćivanje vodonepropusnog materijala. Sastav i relativni položaj elemenata okvira ovise o konfiguraciji krova. U ovom ćemo članku opisati koje su vrste krovnih sustava, kao i kako se međusobno razlikuju.

funkcije

Rafter sustav - skup potpornih elemenata koji podržavaju geometriju krova, kostur krovne strukture, dajući mu čvrstoću, željenu nagibu. Sastav, debljina sekcije, položaj dijelova "okosnice" krova utvrđuju se pomoću izračuna koji uzimaju u obzir stalna i privremena opterećenja. Krovni okvir obavlja sljedeće funkcije koje određuju funkcionalnost krova:

  1. Postavlja geometriju, nagib. Noge tračnice okvira daju krovu potrebni kut nagiba i oblika, olakšavajući lakoću snijega ili padalina s površine. Ovisi o okviru koliko će pinceta ili rampa imati krov, što znači da ovaj element strukture određuje njegov izgled.
  2. Ona služi kao osnova za pričvršćivanje vodonepropusnog materijala. Uređaj za krovište služi za popravak krovnog pokrova.
  3. Ravnomjerno raspoređuje težinu krova. Međusobno povezani elementi vitloškog sustava ravnomjerno se raspoređuju, a zatim preusmjeravaju teret od završnog premaza i težinu snježne mase između nosivih zidova konstrukcije, izbjegavajući izobličenja ili deformacije strukture.
  4. Pruža funkcioniranje krova. Struktura okvira, uzimajući u obzir značajke krova i krovišta, pruža podršku, prozračivanje i zaštitu od kondenzata.

Imajte na umu da dobro osmišljen krovni sustav jamči izdržljivost, pouzdanost i mehaničku čvrstoću krova, tako da je dizajn i instalacija povjerena profesionalnim arhitektima. Iskusni obrtnici vjeruju da je kvalitetan okvir puno važniji od završetka krovišta, tako da ga ne biste smjeli spasiti.

funkcije стропильных систем

Kriteriji za odabir

uređaj стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. Izračunava se prema izračunu trajnih i privremenih opterećenja koja djeluju na strukturu, projekt, uzimajući u obzir odabrani krovni materijal, kao i čimbenike okoliša. Prilikom odabira vrste ograde, uzeti su u obzir slijedeći kriteriji:

  • Klimatski uvjeti u regiji u kojoj je gradnja u tijeku. Da bi krov podnio težinu snijega i vode tijekom jakih kiša, određuje se prosječna godišnja količina oborina zimi i ljeta.
  • Opterećenje vjetrom. Za odabir optimalnog dizajna krova određuje se prevladavajući vjetar na građevinskom području i uzima se u obzir i prosječna brzina vjetra.
  • Priroda korištenja prostora pod krovom. U ovoj fazi određuje se hoće li stambeni potkrovlje biti opremljen u krovnoj sobi ili neizgrađenom potkrovlju.
  • Razni pokrov. Za svaki materijal izračunava se optimalni kut nagiba padina, uzimajući u obzir njegov oblik i način pričvršćivanja.
  • Proračun razvojnog programera. Sustav trava je jedan od najskupljih u smislu materijala i rada, dijela krovne konstrukcije, pa je tip određen financijskim mogućnostima programera.

Iskusni obrtnici vjeruju da je beskorisno boriti se s prirodom, i dalje ćete izgubiti, stoga su klimatske prilike na području gdje se gradnja u tijeku od najveće važnosti prilikom odabira krovnog okvira. Ako je regija vjetra, tada je kut nagiba padina postignut, a ako je snijeg strmiji.

Ovisnost visine potkrovlja s padine Utjecaj klimatskih čimbenika Utjecaj krovnog materijala

materijali

Sustav trake je nezaobilazan element nametnutih krovova bilo kojeg oblika i konfiguracije, koji se sastoji od vertikalnih nosača, vodoravnih pušaka i nogu, koji pružaju podršku i pouzdano pričvršćivanje krovnog materijala. Materijal koji se koristi za izradu okvira treba imati laganu težinu, veliku čvrstoću, nosivost, kao i otpornost na vlagu. Razmatrane su najprikladnije opcije:

  1. Drvo. Drvo je prirodni, ekološki prihvatljiv materijal koji je lagan i izdržljiv. Za proizvodnju okvira rabljenih šipki od kvadratnog odjeljka od 100x100 mm ili 150x150 mm, ploče s presjekom od 50x150 mm tvrdih stijena. Značajni nedostatak drvenih elemenata okvira je da se savijaju pod vlastitom težinom velikom duljinom, a također imaju nisku otpornost na vlagu.
  2. Metal. Metalni rešetkasti sustavi su skuplji od drvenih, oni se uglavnom koriste s velikim površinama rampe i velikom težinom krovnog materijala. Visoka nosivost metalnog profila ili kuta omogućuje povećanje koraka između elemenata okvira bez gubitka strukturalne čvrstoće. Da biste smanjili vjerojatnost hrđe, nanesite metalne vrste otporne na koroziju.

Obratite pažnju! Drvo se smatra najprikladnijim materijalom za izradu vitloškog okvira stambenih zgrada, jer ima tri važne osobine: laganu težinu, snagu i prozračnost. Da bi se povećala otpornost drva na vlagu, potrebno je tretirati elemente rešetkastog sustava s dubokim penetracijskim antiseptičkim sredstvom.

uređaj

uređaj стропильной системы крыши состоит из множества взаимосвязанных элементов, которые поддерживая друг друга, придают конструкции жесткость, необходимую прочность, а также распределяю вес кровельного материала равномерно между несущими опорами. Sastav okvira, veličina poprečnog presjeka pojedinih elemenata i njihov položaj ovise o vrsti završne obloge, nagibu nagiba i načinu korištenja krovnog prostora. Obično se okvir sastoji od:

  • Mauerlat. Mauerlat je subrafter, koji je montiran na vrhu gornje krune ili niz nosivih zidova kuće. Izrađena je od izdržljivog drveta od tvrde građe. Pričvrstite mauerlat s dugim metalnim vijcima ili sidrenim vijcima.
  • Ležeći Ležaljka se naziva snopom snage, koji se ne nalazi na vanjskim zidovima koji se nose, nego na unutarnjim pregradama. Na tlu su ugrađeni središnji stupovi koji podupiru krovni greben.
  • Stalci. Stalci se nazivaju vertikalni elementi za potporanj koji podupiru sljemenski nosač ili središnji dio nosača okvira.
  • Rafter. Noge raftera oslanjaju se na mauerlat i gredu podnožja, koji se nalazi pod kutom do podnožja krova.
  • Rigel i stezanje. Ove se pojmove nazivaju horizontalni elementi okvira, koji zajedno imaju parne noge. Šipka se nalazi na vrhu greda, odmah ispod grebena, deblji je i jači od zatezanja koja se nalazi mnogo niže.
  • Podupirači. Nosač se postavlja pod kutom na grede radi sprječavanja savijanja pod vlastitom težinom. Na jednom su kraju ležali na nozi, a drugom, na stalak ili puf.

Važno je! Najjednostavniji rešetkasti sustav sastoji se samo od energetske ploče, greda i grederskog greda. S povećanjem složenosti krova povećava se broj dodatnih elemenata, pojačava strukturu, kao i kompenzira opterećenje na savijanju i širenju.

uređaj каркаса

vrste

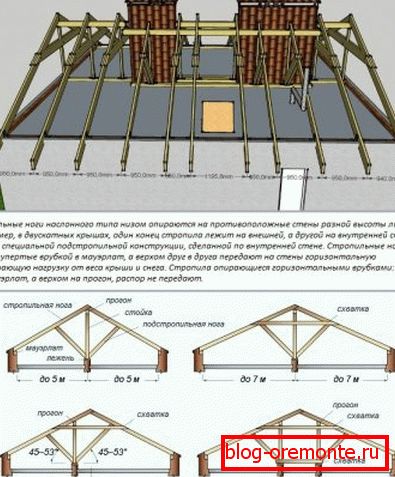

Konfiguracija krovnog okvira ovisi o arhitektonskim značajkama preklapajuće strukture. Krov treba uzeti u obzir broj ležajnih stupova unutar ili izvan kuće kako bi ravnomjerno rasporedio opterećenje postavljeno na njih. Postoje sljedeće vrste rogova:

  1. Naslonnye. Sporedni grednici nazivaju se okvirom krova, koji se oslanja na vanjske nosive zidove i unutarnje. U ulozi unutarnjih pore može biti niz stupaca ili glavna pregradnja između soba, predviđenih od strane projekta. Dodatna unutarnja podrška koristi se kao podrška za vožnju hrpom. Pomoću letvica zaustavljanja moguće je blokirati velike površinske strukture bez gubitka krutosti. Rafters
  2. Vješanje. Vješalice imaju podršku samo u jednom trenutku - na spoju s pločom za napajanje. Na drugom kraju, oni se naslanjaju jedni na druge bez potpore grebena greda. Takav sustav pogodan je za konstrukcije koje ne osiguravaju unutarnji glavni zid. Rafterovi nosači ove vrste imaju stabilan oblik u obliku jednakostraničnog trokuta i stoga ne trebaju stabilizacijske elemente. Viseći rogovi

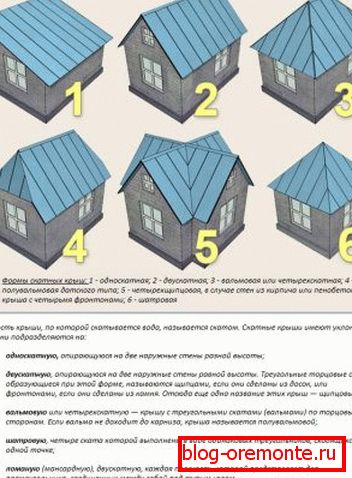

Imajte na umu da konačni oblik drvenog okvira drvenih ili metalnih elemenata ovisi o broju rampe i vrsti krova. Najjednostavnije opcije smatraju se jednostrukim i dvostrukim krovovima, a složene su kuka, polukrugljivi krovovi šatora.

vrste крыш Ovisnost okvira uređaja od nagiba
