Domaćini, u pravilu, ozbiljno pristupaju organizaciji grijanja u njihovom stanu, odabiru najsigurnije modele kotlova, okreću se iskusnim štednjama. Međutim, ponekad se previdi da je pogrešna instalacija dimnjaka često čak i opasnija. Dimnjak je najvažniji element sustava grijanja u privatnoj kući, čija se montaža provodi u skladu sa građevinskim propisima i sigurnosnim zahtjevima. Ugradnja dimnjaka, napravljena bez pridržavanja ovih pravila, puna je nepovratnih posljedica - požara ili trovanja ugljičnim monoksidom u kući. Danas će članak govoriti o vrstama dimnjaka, uređaju i načinu instalacije.

Vrste dimnjaka

Dimnjak služi za prijenos dimljenja i produkata izgaranja u atmosferu, a počinje od ulaza grijača u kući i završava iznad hrpta krova zaštitnim kišobranom. U privatnoj gradnji uglavnom se koriste sljedeće vrste:

  1. Izrađen od opeke. Cigla je korištena od vremena kada su ljudi počeli graditi kamine i peći. Razlika modernog dimnjaka od opeke je korištenje posebne peći, vatrostalnih opeka. Zbog svojih toplinskih akumulacijskih svojstava, ovaj materijal čuva vrućinu unutar cijevi, sprečavajući pregrijavanje dekor kuće u kontaktu sa svojim zidovima. Složena izgradnja cigle cijevi, znatna masa, prisiljavaju kuće da napuste ovu mogućnost. Ispravno postavljanje dimnjaka ove vrste može doživjeti samo peći majstora, što povećava troškove zbog plaće majstora.

    Dimnjak od opeke

  2. Izrađen od metala. Prodaja metalnih dimnjaka olakšala je stvaranje dimnjaka u privatnoj kući. Završne cijevi od legiranog čelika debljine 1 mm ili više su lakše i jeftinije od odgovarajućih dijelova cigle. Uređaj takvog dimnjaka sastoji se od odvojenih modula. Ravni moduli koriste se za polaganje vertikalnih i vodoravnih profila, te savijanja i zavoja za zakretanje. Postavljanje pocinčanog čeličnog dimnjaka ima jedan nedostatak, što znači da materijal ima bolju toplinsku vodljivost nego ciglu cijevi, pa je potrebno dodatno izoliranje. Međutim, samostalno postavljanje dimnjaka ovog tipa je puno lakše učiniti sve što je u redu, samo slijedite upute. Unutarnji metalni dimnjak
  3. Iz keramike. Keramički dimnjak kombinira snage cigle i metalnih dimnjaka. Ima modularni dizajn i ima nisku toplinsku vodljivost. Cijena takvih proizvoda veća je od metalne cijevi, ali znatno niža od cijene opeke. Keramički dimnjak je problematičan za savijanje, pogodniji je za vertikalnu konfiguraciju sustava.

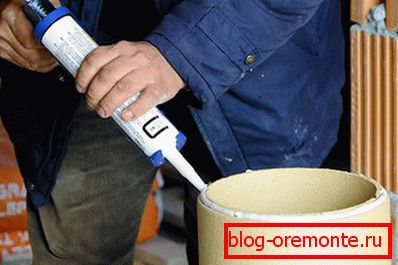

Keramička cijev dimnjaka

Materijal od kojeg se napravio dimnjak može se pravilno odabrati na temelju tri čimbenika: usklađenost s materijalom grijača, niska toplinska vodljivost i nepropusnost spojeva.

Načini uklanjanja dimnjaka

Glavni zadatak dimnjaka - ispušni dim izvan kuće, koji se može organizirati na nekoliko načina. Izbor mjesta za umetanje cijevi ovisi o mjestu grijača, slobodnoj površini i vrsti dimnjaka. Upotrijebite sljedeće opcije položaja cijevi:

  • Vanjska. Vanjski smještaj u Rusiji se vrlo rijetko koristi, koristi se ako je grijanje instalirano u privatnoj kući koja nije bila predviđena za dizajn. Uređaj vanjskog dimnjaka je da ukloni cijev na ulici kroz zid pored grijalice. Od točke povlačenja, cijev se podiže na visinu grebena ili više kako bi se osigurala dobra vučna sila. Pravilno postavite vanjsku cijev na udaljenosti od najmanje 0,5 m od ruba krova kako biste spriječili požar. Prednost ove opcije je uštedjeti prostor u kući, zbog uklanjanja komunikacija izvan granica. Unutarnji i vanjski pogled na dimnjak
  • Unutarnja. Dimnjak na krovu je siguran znak unutarnjeg dimnjaka. Njegov uređaj ima savršeni vertikalni pogled, diže se na krov izravno iznad grijalice. Ako je dimnjak napravljen od materijala s visokom toplinskom vodljivošću, smještaj unutar kuće smanjuje gubitak topline i smanjuje potrošnju goriva radi održavanja optimalne temperature. Složenost unutarnjeg mjesta je da u procesu njegove instalacije, potrebno je izvesti naporan kravata, prvo u podnu palubu, a zatim na krovu. Osim toga, ova se opcija smatra zapaljivom.

Vanjski položaj je prikladan za nezgrapnu konstrukciju dimnjaka od opeke, a uklanjanjem metalne cijevi kroz zid, morat ćete se pobrinuti za dodatnu izolaciju ili koristiti posebne sendvič cijevi.

Zahtjevi dimnjaka

Odabir elemenata provodi se uzimajući u obzir zahtjeve tehničkih karakteristika grijača. Da bi sustav radio glatko, potrebno je poštivati ​​osnovna načela projektiranja dimnjaka:

  1. Preporučuje se kružni oblik jer se proizvodi izgaranja i prašina nakupljaju u uglovima cijevi. Kružni dimnjaci zahtijevaju čišćenje manje od pravokutnih i kvadratnih.
  2. Presjek cijevi ne smije biti manji od promjera mlaznice grijača. Izračunato je da za svaki kilovat snage da se osigura adekvatna razina potiska zahtijeva 8 četvornih metara. vidi odjeljak. Obično se informacije o potrebnoj veličini dimnjaka nalaze u uputama za grijač.
  3. Svaki grijač zahtijeva ugradnju vlastitog dimnjaka. U nekim slučajevima moguće je odstupiti od ovog pravila, no tada bi uređaji trebali biti postavljeni na visini rane, udaljenost između priključnih točaka je 1 m i više. I veličina dijela cijevi treba uzeti u obzir ukupnu snagu generatora topline.
  4. Ukupna duljina vodoravnih dionica dimnjaka ne može biti veća od 1 m, a kršenje ovog pravila smanjuje snagu potiska.
  5. Dimnjak je završen 0,5-1,5 m iznad grebena, na ravnom krovu - 0,5 m iznad površine.

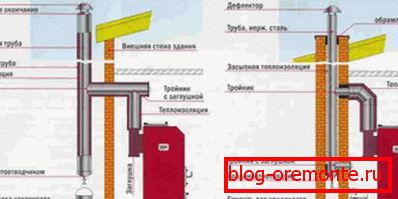

Dijagram vanjskog i unutarnjeg dimnjaka

Glavni kriterij za odabir cijevi - zahtjevi o požaru i sukladnost s uređajem za stvaranje topline, izgled, estetika i ušteda prostora unutar kuće - sekundarni su.

Sekvenca montaže

Instalacija unutarnjeg dimnjaka započinje sastavljanjem dijagrama i izračunavanjem potrebnog broja segmenata cijevi. Da se pravilno montira, uređaj se izvodi sljedećim redoslijedom:

Shema zaključaka dimnjaka kroz krov valovitog
  • Površina zidova i poda iza uređaja za grijanje i dimnjaka zaštićeni su od vrućine vatrostalnim materijalom, na primjer, azbestnim pločama.
  • Prvi segment cijevi povezan je s mlaznicom uređaja za stvaranje topline ili peći. Ako ima mjesta u spoju, upotrijebite adapter ili pečat. Za brtvljenje zgloba primijenite brtvilo otpornu na vatru i metalni stezaljku.
  • Svaki daljnji segment cijevi s jednim krugom postavljen je nizvodno tako da ne ometa prolaz dima. Spajanje sendvičih cijevi se izvodi drugačije - elementi, unutarnja kontura umetnuta je u osnovni modul, u vanjski dio unazad.
  • Preporuča se promatrati preklapanje između cijevi, jednako četvrtini radijusa. Da bi se lakše obradio sa brtvljenjem i spojnim spojevima s ovratnicima, nije potrebno postaviti ih na mjesta prolaza međusobnih stropova i krovova.
  • Ako je potrebno okrenuti cijev, moduli se spajaju pomoću zakretnog lakta pod kutom od 45 ili 90 stupnjeva.
  • Za držanje dimnjaka kroz strop i krov, morate napraviti rupu u njima i postaviti prolazni okvir ili cijev za podvozje u koju se izolira vatrostalna izolacija.

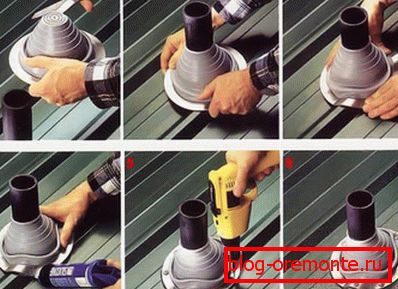

  • Nakon dovođenja cijevi na krov, zaštićena je elastičnim brtvilom u obliku lijevka, koja pouzdano štiti od prodora vode. Ugradnja silikonskog brtvila za vodonepropusnost veze između valovitog lima i cijevi
  • Cijev se dovrši do izračunate visine i zaštitni kišobran se stavlja na vrh kako bi se spriječilo da otpad, grane i ptice ne dođu u dimnjak.
  • Postavite ukrasnu pregaču izlazne cijevi, prikladne boje na krovni materijal.
  • Nakon instalacije, potrebno je pokrenuti sustave grijanja, provjeriti žudnje i nepropusnost spojeva - čak i mali lagani dim ukazuje na ozbiljne probleme, čije rješenje nije sigurno odgoditi.

    Postavljanje dimnjaka u kuću je odgovoran događaj čija kvaliteta i izvedba utječu na udobnost i sigurnost rada sustava grijanja, stoga slijedite preporuke proizvođača i instalacijske tehnologije.
