Uređaj unutarnjeg sustava odvodnje - izračuni i instalacije

Za veći dio područja Rusije karakteristično je obilje oborina: zimi, produženi snježni slojevi, a ljeti su produljeni oborina. Takvi vremenski uvjeti smatraju se nepovoljnim, jer često napuštaju krov i javljaju propuštanja. Kako bi se borila s velikom količinom taline i kišnice koja se akumulira na površini krova, instaliran je sustav odvodnje, koji je odgovoran za skupljanje i transport tekućine u kanalizaciju oluje. Za ravni i jednolični krov bez krova, prikladan je unutarnji odvod, uređaj kojeg ćemo detaljno ispitati u ovom članku.

uređaj

Unutarnji odvod - sustav koji skuplja i uklanja odmrzavanje i kišu s površine krova kroz odvodne cijevi u "tušu". Ovaj dizajn je opremljen kad kuća ima stan ili prolio krov. Drenažni sustav unutarnjeg tipa sastoji se od sljedećih elemenata:

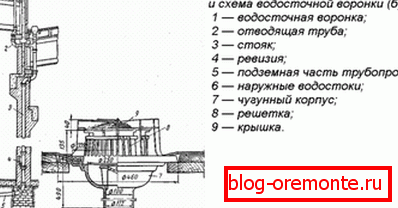

uređaj внутреннего водостока

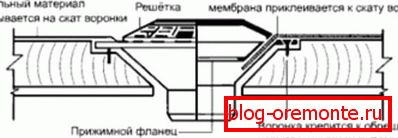

  1. Preklapanja vode. Ovaj se izraz odnosi na uređaje koji provode primarnu zbirku tekućine koja se akumulira na površini krova. Materijal i cijena ovog elementa značajno se razlikuju: postoje jeftini modeli od plastike ili od nehrđajućeg čelika i isključujući bakar. Ako krov ima ravnu površinu s laganim nagibom, u skladu sa zahtjevima SNiP, na njemu se postavlja plitki lijevak unutarnje odvodnje, na povišenoj - zvučnici. Količina i promjer ovog elementa određuju izračun, uzimajući u obzir područje nagiba i količina padavina. Specijalizirane trgovine prodaju lijevak s grijanjem, zaštitnim filtrima i stabilizatorima protoka, međutim, cijena takvih modela je mnogo veća. Kolapakova lijevak za unos vode Plitki usisni lijevak
  2. Cijevi za ispuštanje. Tzv. Cijevni priključni lijevci i drenažni nosač. Instalacija ovih elemenata provodi se laganim nagibom tako da sustav funkcionira gravitacijom. Promjer cijevi za ispuštanje ovisi o veličini lijevka, količini taloženja koja određuje izračun i zahtjevima SNiP. Instalacija se izvodi unutar zgrade, stoga se elementi povezuju zavarivanjem bez kompenzacijskih elemenata.
  3. Oluk ustaje. Stalak je dio drenažne cijevi, koji se nalazi vertikalno unutar zgrade, kroz koji rastopljeni snijeg ili kišnica ulaze u kanalizaciju oluje. Prema normama SNiP, promjer uspona treba odgovarati promjeru cijevi za pražnjenje i lijevka, budući da je glavni uzrok propuštanja nedovoljno brtvljenje spojnih spojeva između tih elemenata. Krovni sustav odvodnje djeluje učinkovito pod uvjetom potpune nepropusnosti.
  4. Elementi za spajanje. Ugradnja odvoda ove vrste izvodi se unutar zgrade, sustav se instalira pomoću nosača i pričvrsnih elemenata. Prema zahtjevima SNiP, materijal spajala i cijevi mora se podudarati.
  5. Reviziju. Sustav odvodnje prema normama SNiP uključuje revizijske otvore kroz koje obavljaju rutinsku inspekciju i čišćenje cijevi.

Obratite pažnju! Za visokokvalitetni rad unutarnje odvodnje, razbijanje ravnog krova, to je naziv procesa stvaranja minimalnog nagiba potrebnog za vodu u lijevak. Ugradnja se vrši na takav način da se nalaze ispod razine krova.

vrsta

Karakteristična razlika između unutarnje i vanjske drenaže je mjesto ugradnje, jer se instalacija provodi unutar strukture. S jedne strane, ovaj dizajn pruža neke prednosti, s druge strane, on je povezan s poteškoćama, budući da svaki čvor mora biti čvrsto zatvoren kako bi se spriječilo curenje. Broj i promjer elemenata određuje izračun na temelju određivanja područja krova i količine oborine. Unutarnji sustav odvodnje ima dvije vrste:

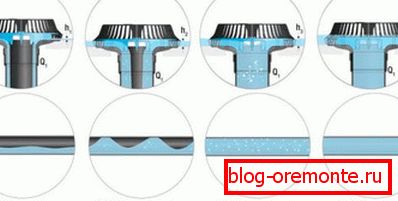

  • Gravitacija. Vrsta gravitacijskog odvoda je najjednostavnija opcija, čiji izračun i montaža se izvode bez puno poteškoća. Dizajn uključuje sljedeće elemente: lijevke, ispusne cijevi, uspone. Sustav gravitacije je neučinkovit, neće se nositi s priljevom vode koju krov podliježe tijekom jakih kiša ako promjer ili broj elemenata ne odgovaraju parametrima prikazanim izračunom. Prednost ovog rješenja je niska cijena. Razlike u gravitacijskom sustavu odvoda sifona
  • Sifon. Ispust, radeći na principu sifona, razlikuje se od gravitacije veće performanse. Sifon sustav odvodnje je potpuno ispunjen sedimentima, tako da je u njemu iz lijevka za unos vode i prije ulaska u kanalizacijsku vodu stupac je formirana. Ako se razina tekućine u podnožju smanjuje, tada se u lijevku stvara vakuumska zona, usisava vlagu s površine krova. Trošak instaliranja ove vrste odvoda je veći zbog troškova posebnih lijevaka s stabilizatorima protoka. Da biste učinkovito radili, morate izvršiti izračun, kao i pokupiti kvalitetan materijal. Prednost ovog dizajna je da se brzim kretanjem vode svaki čvor odvoda samočišća, bez obzira na koji se materijal koristi.

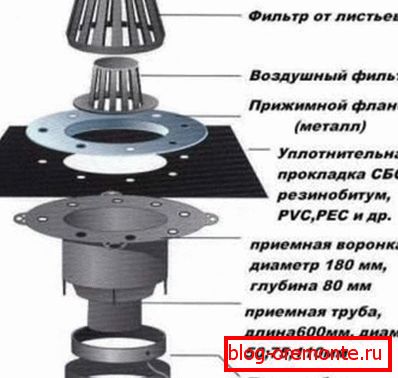

  • Lijevak za unos vode s regulatorom protoka za odvod sifona

Cijena elemenata unutarnjeg odvoda ovisi o mnogim čimbenicima: vrijednost ima materijal, promjer i slavu proizvođača. Najjeftiniji modeli izrađeni su od nehrđajućeg čelika. Plastično je malo skuplje, ali SNiP ne dopušta upotrebu plastičnih dijelova, ako se instalacija provodi na visokim ili stambenim zgradama. Proizvode od bakra, lijevanog željeza i aluminija, ali su manje popularni. Visokokvalitetni materijal, koji je otporan na koroziju, produžit će trajnost odvoda.

Stope instalacije

Čak i ako je računanje izvršeno ispravno, a prilikom instalacije kvalitetnog materijala koji zadovoljava zahtjeve SNiP, sustav odvodnje vode možda neće ispravno raditi ako ga instalirate bez poštivanja jednostavnih pravila:

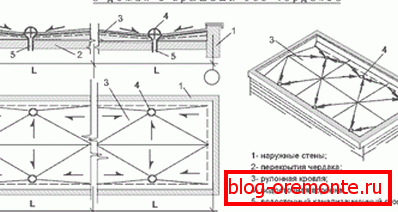

  1. Kanali za usisavanje vode postavljeni ravnomjerno na čitavom području nagiba. Ako je krov mali, ugradite najmanje 2 lijevka, svaki dodatnih 20 četvornih metara. m dodati jedan element za hvatač vode, kako to zahtijeva SNiP. Pravila za postavljanje lijevaka na površinu krova
  2. Tokovi, prema normama SNiP, ne mogu se postaviti bliže od 1 m do zidova zgrade. Maksimalna dopuštena udaljenost između dva lijevka povezana s istim nosačem ne smije biti veća od 20 m.
  3. Ako je odvodni materijal metal, cijevi i lijevci električno su grijan. Ova mjera eliminira problem zamrzavanja i uništavanja cijevi zimi, kada je temperatura u Rusiji niska. Ugradnja grijaćih tijela na metalne unutarnje odvode
  4. Ako je krov više razine, a razlika u visini između razina prelazi 4 m, izračunavaju se i ugrađuju pojedinačne grane odvodnje, koje nisu međusobno povezane, jer ta razlika smanjuje učinkovitost padalina.
  5. Građevinski kodovi propisuju instaliranje olujnih kanalizacijskih kanala, koji počinju ispod odvodne cijevi i završavaju na određenim područjima. Za privatne kuće dozvoljeno je odvod vode u zemlju ili skupljati u posebnom spremniku. Zahtjevi za postavljanje olujne kanalizacije

uređaj внутреннего водостока требует соблюдения строжайшей герметичности, так как просачивание жидкости в соединительные швы приводит к протечкам внутри жилых помещений, приводящих отделку в негодность. Монтируя водосток такого типа, не забывайте, что обслуживать его гораздо сложнее.
