Vent za metalne pločice - pregled fotografija i videa

Tehnološke krovne konstrukcije od suvremenih materijala imaju visok integritet i dug životni vijek. Razlikuju se od manje naprednih prethodnika u nedostatku praznina, pukotina i rupa, koji nisu bili samo uzroci propuštanja, već su služili i kao prirodna ventilacija. Stoga je višeslojno krovište profiliranog metala, čiji uređaj uključuje toplinsku izolaciju, paru i hidroizolaciju, zahtijeva ugradnju sustava prisilnog ventilacije. U ovom ćemo članku objasniti kako opremiti ventilacijsku utičnicu za metalne pločice kako bi produžili vijek trajanja premaza i drvenih elemenata krovnog okvira.

Uređaj i vrsta

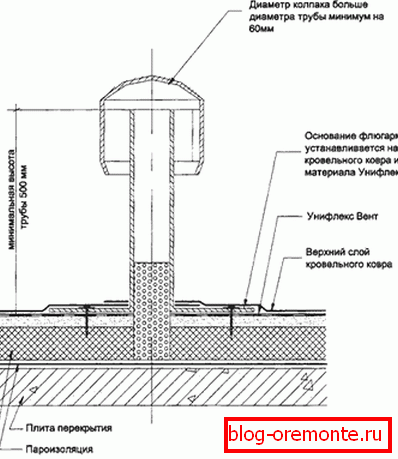

Izlaz za ventilaciju krova je uređaj u obliku male cijevi od metala ili plastike, čija je promjer u rasponu od 30-100 mm i duljina do 50 cm. Instalira se u neposrednoj blizini grebena krova (ne više od 60 cm), kako bi se osiguralo zagrijani zrak zasićen vodenom parom, slobodan pristup iz unutrašnjosti kuće do ulice. Za opremu prisilne ventilacije krova koristiti dvije vrste shema:

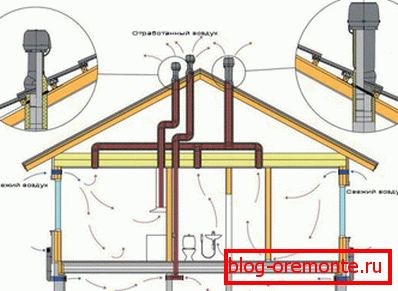

Kruženje zraka s prirodnim i prisilnim provjetravanjem
  • Krovna ventilacija. Ovaj sustav je dizajniran tako da optimizira temperaturu i vlažnost zraka u krovnom prozračnom prostoru. Rješava problem vlažnosti termoizolacijskog materijala i drva okvira tračnice. Iako je cijena takvog rješenja niska, rijetko se koristi za organiziranje ventilacijskog izlaza za metalne pločice, budući da se zbog zagrijavanja unutarnje površine krova stvara ledena kora koja potpuno zaustavlja razmjenu zraka. Za raspored krovnih ventilacijskih cijevi, opremljeni elastičnim prodorom i deflektorom, te duljine da dospiju u konopac.
  • Ventilacijom. Ova se shema razlikuje od krovišta u tome što ventilacijski otvori prolaze kroz krovni kolač i idu u potkrovlje. Cijevi koje se koriste za postavljanje ventilacijskog rada kao koaksijalni, cijena za takve proizvode je veća, ali visoka učinkovitost opravdava te troškove. Cijevi imaju poseban dizajn - 2 neovisna kruga uklanjaju višak vlage iz krovišta i osiguravaju cirkulaciju zraka u potkrovlju.
Ventilacija u različitim vrstama krovova Ulazne točke zraka

Važno je! Univerzalna ventilacijska utičnica za krov metalne - plastične ili metalne cijevi promjera 50 mm sa zaštitnim deflektorom na vrhu. Cijena tih proizvoda ovisi o materijalu, veličini i dodatnim značajkama koje nude proizvođači. Odvodi za ventilaciju opremljeni mehaničkim ili električnim ventilatorima i filtrima zraka smatraju se učinkovitima.

funkcije

Univerzalna ventilacijska utičnica mora biti postavljena na krovu metala, jer se taj materijal proizvodi u obliku listova velikog područja, čije se mehaničke spojeve zalijepljuju tijekom ugradnje. Postoje tri značajna razloga zašto biste trebali opremiti krovnu ventilaciju:

Ulazna ventilacija
  1. Sprječava vlaženje izolacije, čime se čuva visoka izolacijska svojstva materijala. Uzmite u obzir da s povećanjem vlage toplinskog izolacijskog sloja od samo 5%, toplinska vodljivost materijala udvostručuje i ostaje tako čak i nakon sušenja. Stoga ugradnja ventilacijskih mjesta, čija cijena za instalaciju ne prelazi nekoliko tisuća rubalja, može odgoditi kompletnu zamjenu izolacijskog sloja.
  2. Krovna ventilacija sprečava povećanu vlažnost i prerano trošenje krovnog okvira, što je gotovo u cijelosti od drveta. Drvo - materijal prirodnog podrijetla, s povećanom vlagom, pati od truleži i plijesni, što je rezultat djelovanja štetnih mikroorganizama.
  3. Ova jednostavna mjera, koja košta manje od 1/10 ukupnih troškova krovišta, optimizira i povećava temperaturu krovnog pokrova. Zbog ventilacijskih mjesta, na površini krova nije stvorena ledena kora, preopterećenje okvira za nosače i oštećenje premaza metalne pločice tijekom klizanja.

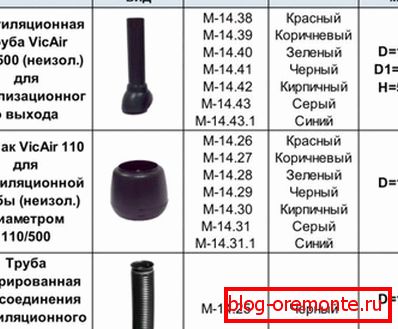

Komponente za montažu ventilacijske otvore

Stručni krovnici tvrde da je za krov s nagibom od 20-30 stupnjeva i površine ne više od 60 četvornih metara. m samo jedan otvor ventila s promjerom od 50 mm. Što su veće i strme padine, više će cijevi biti potrebne. Univerzalni komplet uključuje samu cijev, elastično kućište, plastično prodiranje, zaštitnu pregradu, predložak i pričvršćivače. Izlazna cijena je 700-1500 rubalja, ovisno o materijalu i funkcionalnosti modela.

instalacija

Ugradnja ventilacijskih otvora na krovu metala obavlja se nakon završetka krovišta. Za instalaciju trebat će vam piljevina ili škare za metal, marker, bušilicu, odvijač i brtvilo na bazi silikona. Radovi se izvode prema uputama u sljedećem redoslijedu:

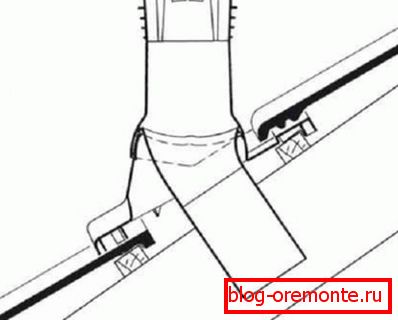

Instalacijska shema aeratera
  • Odredite mjesto izlaza ventilacije Treba se nalaziti u blizini grebena (ne više od 0,6 m). Ako krov ima kompliciranu konfiguraciju, za svaki klizač postoji poseban aerator.

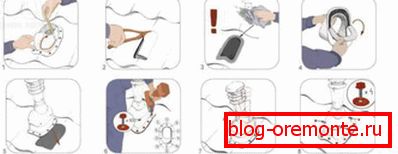

  • Na odabranoj instalacijskoj lokaciji postavite predložak koji dolazi s cijevom. Predložak mora biti fiksiran na krovu s vrpcom ili držite ruke i krug oznaka. Upute za ugradnju ventilacijske otvore na metalne krovove
  • Nakon uklanjanja predloška iz oznake, bušilica će napraviti nekoliko rupa kako bi se olakšalo rezanje metala. Metalne pločice izrezane s piljevinom ili škarama za metal, budući da bugarska oštećuje materijal za premazivanje niklom koji štiti od korozije.
  • Pomoću silikonskog brtvila, krovne vijke, elastično kućište popravlja rupu izvana. Zatim umetnite plastičnu penetraciju u nju.
  • Umetnite izlaz za odzračivanje tako da gornji dio elastičnog kućišta čvrsto omotan oko cijevi. Pomoću razine konstrukcije provjerava se vertikalni položaj. Spoj između izlaza i kućišta može se pojačati čeličnim stezaljkama ili brtvilom.
  • U boji metalne pločice možete postaviti dekorativnu limenu pregaču preko elastičnog kućišta, a zatim staviti zaštitni deflektor na cijev.

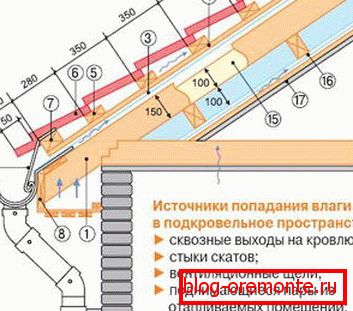

Shema ventilacije metalnog krova

Važno je! Trošak ugradnje svakog ventilacijskog otvora na krovu metala iznosi 70-10% troškova materijala. Stoga je veće racionalno sami izvršiti instalaciju, posvećujući posebnu pažnju na brtvljenje šavova, kao i na vertikalnu poziciju cijevi.
