Ventilirani krovni krov - uređaj i instalacija

Moderne krovne strukture su složeni sustav u kojem elementi djelotvorno funkcioniraju, međusobno usko povezuju i nadopunjuju. Prilikom izrade krovnog projekta mekih pločica, valovitog metala ili metalnih pločica, treba uzeti u obzir puno: za zaštitu izolacije od navlaženja, kako bi se spriječilo truljenje trake i prerano trošenje premaza. Posebna pažnja zaslužuje "topli" krov, bez izolacijskog zračnog raspora. Da bi mikroklima u takvim kućama bila prikladna za život, potrebno je prilagoditi cirkulaciju zraka između krovnog prostora i atmosfere. Da biste to učinili, ugradite ventilirani greben na krovovima, pri čemu je ugradnja preduvjet za organiziranje prisilne ventilacije krova.

dizajn

Ventilacijski greben - uređaj ugrađen na krovnim krovovima za organiziranje prisilne ventilacije krova. To je jednostavan uređaj izrađen od plastike, postavljen duž grebena krova mekih pločica, obloga ili metalnih pločica. Prozračeni profil hrpta ima sljedeće funkcije:

  1. Pouzdano brtvljenje hrpta zglobnih krovova kako bi se spriječilo curenje kroz nju. Trokutasti oblik grebena otežava zapečatiti ovu slabu točku krova valovite ploče i profiliranog lima kroz koji se može rastopiti talina i kiša.
  2. Omogućuje pristup zraku. Zraka ventilacije, koja se stvara pri postavljanju grebena takvog dizajna, otvara put prema vanjskom grijanom zraku, što stvara neku vrstu žudnje i uzrokuje da zrak cirkulira unutar kuće.
  3. Zatvara ventilacijski otvor od prodora insekata i snijega. Uređaj je konstruiran na takav način da voda ne može teći, snijeg ili insekti letjeti u njega.
  4. Omogućuje isparavanje viška vlage. Vlažne zasićene pare su proizvod ljudske aktivnosti. Oni, zajedno s zrakom ustaju, hlade se i kondenziraju na elementima okvira na nosaču. Toplinsko izolacijski sloj krova valovitog, mekog pločica ili metala zbog vlaženja gubi veći dio svojstava čuvanja topline, a drvo okvira trese i prekriva kalup. Ugradnja ventiliranog klizača rješava taj problem otvaranjem zraka na kisik i dopuštajući višak vage da isparava.

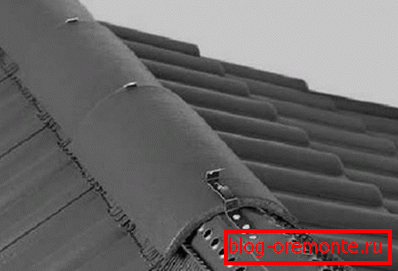

Ventilacijski greben na krovu metala Ridge aerator na šindra krovu Ventilacijski greben na krovu valjka

Obratite pažnju! Ugradnja hrpta s provjetračkim provrtima dio je rasporeda sustava prisilne ventilacije krova mekih pločica, valovite ploče ili metalne pločice. Kako bi ventilacija mogla raditi, postavljaju u stražnji dio zračni kanal, mjesta za unos svježeg zraka iz atmosfere.

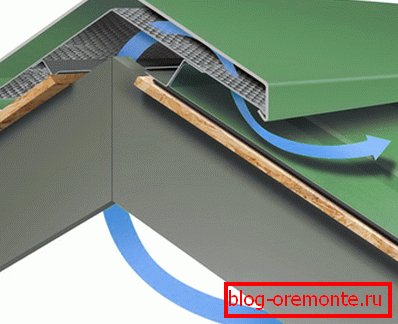

Shema ventiliranog klizača

Instalacija ventilacijskog grebena ne pogađa izgled krova, a kvalitetnom instalacijom ovaj element ventilacijskog sustava nije vidljiv. Da bi mjesto instalacije izgledalo više estetski, na vrhu je pričvršćen strip mekane pločice ili metalni profil koji štiti aerator od izlaganja sunčevoj svjetlosti i prodora vlage u atmosferi.

Načelo djelovanja

U starim danima, graditelji nisu ni razmišljali o instaliranju ventiliranog klizača, jer je zrak prirodno cirkulirao kroz praznine ili praznine u građevinskim materijalima i strukturama. Uređaj modernog krova metalnih pločica ili valovitog ploča zahtijeva skoro potpunu nepropusnost, instalacija se vrši u obliku "kolača", u kojoj se nalazi sloj izolacije, vodonepropusnosti i barijere pare. Ovaj dizajn ne ostavlja ni jedan pukotine u zraku, a zbog toga se unutar kuće nalazi zagušljiva, vlažna mikroklima. Da bi se riješio ovaj problem, u fazi odobravanja projekta potrebno je razviti kvalitetnu ventilaciju. Ovisno o vrsti krova, postoje 2 opcije za ventilacijske sustave:

  • Prirodno. Ventilacija prirodnog tipa opremljena je za kuće s "hladnim" krovovima u kojima se ne grijava potkrovlje. Ovim dizajnom, krovni prozori izrađeni su u nagibu krova, potrebni za cirkulaciju zraka. U ovom slučaju, neagorišan potkrovlje obavlja funkciju "zračnog jastuka" koji izolira grijane sobe s hladnog krova. Montaža hrpta s provjetračkim provrtima izvodi se u takvim okolnostima vrlo rijetko.
  • Obavezno. Prisilna ventilacija radi na načelu konvekcije, koja navodi da se zagrijani zrak uvijek podiže. Krovovi s grijanim tavanom izrađeni od metala, valovitog lima i valjkastih materijala opremljeni su aeratorom grebena, kao i zavjesnim tračnicama, kako bi se zračne mase cirkulirale između sobe i atmosfere. Protok zraka prodire kroz krovnu strukturu kroz dišne ​​putove, zagrijava i diže se do stropa, ostavljajući kroz prozračeni greben i oslobađajući prostor za svjež zrak.

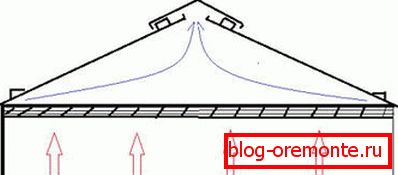

Načelo rada krovnog ventilacijskog sustava Rad prisilne ventilacije krova

Važno je! Prisilna ventilacija je razvijena na temelju fizičkih svojstava plina. Za njenu radnju nisu potrebni izvori napajanja, budući da je potisak izrađen prema zakonu konvekcije: topli zrak se diže, a hladni zrak se spušta. Kako bi se povećala učinkovitost ventilacijskog sustava, njegovi elementi se ravnomjerno postavljaju preko cijelog krovnog područja valovitog čelika, metalnih pločica ili valjanih materijala.

Vrste zraka

Uređaj ventilacijskog sustava ovisi o području padina, prirodi korištenja krovne prostorije i korištenog krovnog materijala. Ugradnja ventilacije za "topla" mansardna krovova je složenija i skuplja nego kod hladnih. Kako bi se odredio optimalni sastav i uzajamno raspoređivanje elemenata, instalacija se vrši na temelju određivanja volumena zraka u potkrovlju. Za opremu ventilacijskog grebena koriste se slijedeće vrste aeratera:

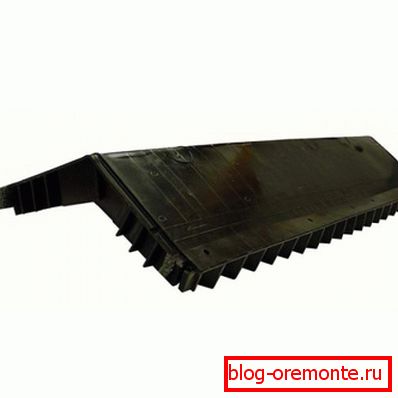

  • Kontinuirani aeratori koji se ugrađuju duž cijelog grebena. Oni su plastični kut, na čijim su krajevima načinjeni ventilacijski otvori, ili valoviti ventilacijska traka. Aparati s kontinuiranim tipom smatraju se učinkovitijima jer obeshrabruju ravnomjernu cirkulaciju zraka. Često se ne instaliraju na metalne krovove i valovite krovove, već na građevinama s bitumenskim oblogama, budući da zahtijevaju više aktivne ventilacije. Kontinuirani raspršivač vrta
  • Ventilacijski remen

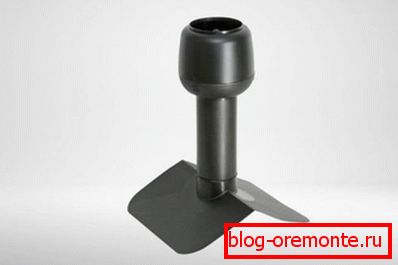

  • Aeratori za točku. Prozračitelji točaka su male cijevi na trokutastoj podlozi, koje su postavljene na hrbat metalnih krovnih pločica i profiliranih ploča s korakom od 1-1,5 m. Instalacija profila ventilacije ovog tipa provodi se ako krov ima maleno područje ili je hladnog tipa, imaju nisku učinkovitost. Prozračivač točkastog grebena

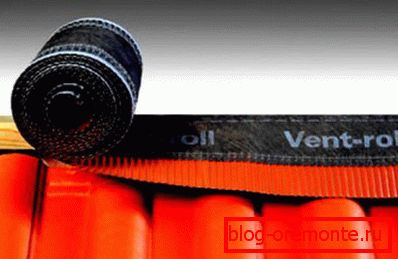

Obratite pažnju! Najlakši i najjeftiniji način za opremanje ventilacijskog grebena je uporaba valovite ventilacijske trake. Prodaju se u valjcima, a na donjoj vrpci je samoljepljivi sloj s zaštitnim filmom. Za instalaciju morate ukloniti zaštitni film, zalijepiti traku na obje strane grebena, a zatim postaviti hrbat metala.

funkcije

Za neprofesionalnog majstora, klizaljska ventilacija može se činiti kao nepotrebna prekomjerna količina i dodatni trošak, ali iskusni krovnici znaju da ova jednostavna mjera povećava životni vijek trake i krovnog pokrova. Pravilno projektirani i ugrađeni ventilacijski sustav obavlja sljedeće zadatke:

  1. Optimizira mikroklima u dnevnoj sobi. Zbog stalnog priliva zraka, zasićenog kisikom, kuća je uvijek svježa, a ne začuđujuće, ugodne temperature održavaju se.
  2. Povećava život pokrova krova. Prozračeni profil hrpta sprečava bubrenje valjkastih materijala na bazi bitumena od djelovanja sunčevog zračenja, omogućujući im da isparavaju s viškom vlage što povoljno utječe na životni vijek metalnih krovova i valovitih krovova.
  3. Zadržava zdravo stanje okvira trave i obreshetke. Zahvaljujući aeratoru, viška vlage isparava, a drvo krovnog okvira ne pada od truleži, plijesni i gljivica.
  4. Ne dopušta vlažnu izolaciju. Zbog stalne cirkulacije zraka, izolacija je ventilacija i ostaje suha, što održava kvalitetu toplinske izolacije materijala na visokoj razini.
  5. Čvršće upotrebljava materijale zasnovane na bitumenu. Kruženje zraka kroz aerators uklanja mogućnost prodiranja bitumenskih para, koje se smatraju štetnim za ljudsko zdravlje, u zatvorenom prostoru.

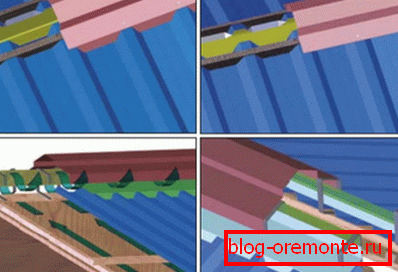

Ugradnja kliznog kliznika

Obratite pažnju! Dormer prozori ugrađeni u organizaciju prirodne ventilacije, smješteni pola visine nagiba, zbog onih stagnantnih zona koje se formiraju pod grebenom, gdje zrak uopće ne cirkulira. Prilikom ugradnje prisilne ventilacije, taj problem se ne pojavljuje, jer se ventilatori instaliraju izravno na zglob grebena, što je najviša točka krova.
