Garažna ljuljačka vrata - korak-po-korak vodič

Ako gradite garažu u dvorištu kuće ili na nekom drugom teritoriju gdje nema stranaca, onda nema smisla izgraditi kapije od lima. Mnogo je razumnije napraviti garažna ljuljačka vrata valovitih podova, jer su jednostavnija u strukturi i znatno manje. Reći ću vam kako napraviti vlastitu strukturu s minimalnim vremenom i trudom.

Na fotografiji: ovi ulazi izgledaju vrlo atraktivno.

Opis tijeka rada

Što se tiče posla, može se podijeliti na nekoliko faza kako bi se postupak najbolje razumio. Važno je učiniti sve u redu, zatim poteškoće u proizvodnji vrata koje nećete imati.

Pripremni stupanj

Prvo morate obaviti pripremni rad, a uključuju i nekoliko važnih događaja:

  • Potrebno je utvrditi optimalnu veličinu otvora, Ako gradite garažu, udaljenost do bočnih dijelova automobila mora biti najmanje 30 cm, visina u standardnoj verziji je 200 - 210 cm, a za minibus treba vrata veća - oko 250 cm. Ako je zgrada već podignuta, tada morate točno izmjeriti odrediti veličinu vrata, što ćete učiniti;

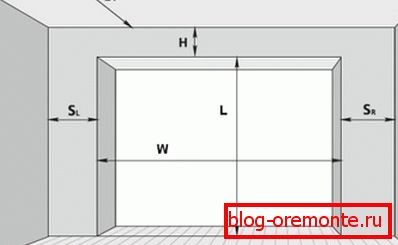

Zapamtite da s ruba otvora prema zidu treba biti najmanje 80 cm, to je važno za konstrukcijsku čvrstoću

  • Zatim morate napraviti nacrt crteža, vrlo je važno za daljnji rad. Ako imate skicu na ruku, možete točno izračunati odgovarajuću količinu materijala. Osim toga, jasno ćete predstavljati konačni rezultat koji će uvelike pojednostaviti tijek rada i omogućiti vam da jasno razumijete što treba učiniti u određenoj točki vremena;

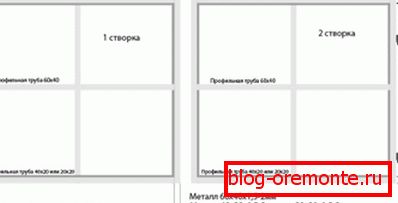

Primjer vratašca od 4x2 metara, jednostavan i jasan crtež

  • Ako odlučite napraviti garažna vrata od metala s prolazom, morat ćete učiniti okvir puno jačom i ojačati ga uzdužnim i poprečnim potporama, Osobno, nikada nisam napravio takvu mogućnost s valovitog podova, ali mislim da rad neće biti teži nego u slučaju običnog lima.

Vrata zahtijevaju vrlo visoko kvalitetno ojačanje, što čini konstrukciju teže

Kada imate gotovu skicu, lako je izračunati odgovarajuću količinu materijala i komponenti:

Cijev profila za okvir Za okvir je bolje uzeti čvrstu cijev s poprečnim presjekom od 50x50 ili 60x60 mm, te će opcije osigurati pouzdanost i neće se deformirati čak ni pod velikim opterećenjima. Prava se količina izračunava u radnim mjeračima, mnogi prodavači mogu čak i rezati materijal u komade odgovarajuće veličine, što je vrlo povoljno
Shutter Tube Po mom mišljenju najbolje je za okvire ventila koristiti cijev od 40x20 mm, a za mostove koji su odgovorni za krutost, najbolje rješenje bilo bi 60x40 ili 40x40 opcija. Broj se ponovno izračunava u mjeračima brzine
Decking za obloge vrata Ovaj materijal može imati širok raspon boja i tekstura, što vam omogućuje da dizajnirate garažna vrata u jednom stilu s uobičajenom okolinom. Što se tiče kvalitete, odaberite materijal debljine najmanje 0.5, bez oštećenja površine. Svaka ogrebotina je potencijalni centar korozije u budućnosti, sjetite se toga.
Petlje i zatvor Nemoguće je zamisliti dobra vrata bez jakih šarki, koji osiguravaju jasan položaj strukture i olakšavaju otvaranje i zatvaranje vrata. Bolje je odabrati opcije s ležajevima ili barem loptom, jednostavni proizvodi nisu najbolja rješenja. Što se tiče gornje i donje zatvor, možete kupiti gotovu verziju, puno je lakše nego raditi sami

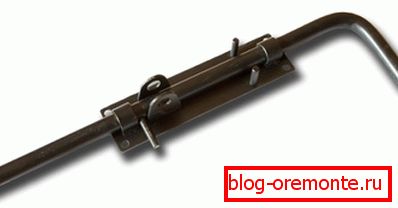

Vertikalni vijci - važan element za pouzdane vrata

Važno je! Odabir podloge, obratite pažnju na stanje zaštitnog filma, ako je oštećen, a najvjerojatnije je metal izgreben. Ovo je najlakši način za provjeru površine oštećenja.

Naravno, za rad bez određenog alata vjerojatno se neće riješiti, neka dokučimo što treba biti pri ruci:

  • Stroj za zavarivanje - ne treba industrijska verzija, dovoljno kompaktne verzije 220 volti. Naravno, treba postojati elektroda s debljinom od 3 mm što je dovoljno za zavarivanje oblika cijevi. Ako nema vještina za zavarivanje, onda je bolje uključiti stručnjaka ili prijatelja, ako postoji, praksa na vratima nije najbolja opcija;
  • Danas skoro nikakav rad s metalom ne može raditi bez kutnog brusilice ili, kako ga ljudi nazivaju, brusilice. Na njemu bi trebalo biti barem nekoliko reznih kotača koji odgovaraju promjeru i jedan brušni disk pomoću kojeg možete brzo i jednostavno poravnati zavarivanje;

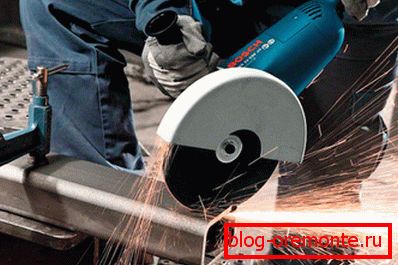

Uz pomoć brusnog metalnog rezanja brzo će i učinkovito proći.

Važno je! Nikada nemojte koristiti brusilicu bez zaštitnog kućišta, a tijekom rada uvijek koristite sigurnosne naočale i rukavice od guste kože ili tekstila, tako da ćete se štititi što je više moguće.

  • Za mjerenja potrebna je mjera trake za točnu oznaku - kvadrat i poseban marker, koji se mogu koristiti za izradu jasnih, jasno vidljivih tragova na metalu. Za kontrolu položaja strukture pri ruci, mora postojati i razina zgrade;
  • Ni u kojem slučaju ne koristite brusilicu za rezanje profila, to je najgora opcija, jer se metal pregrije i počinje hrđati s vremenom duž linije za rezanje. Bolje kupiti obične metalne škare, s kojima se može brzo i učinkovito raditi;

Profesionalna ploča s niskim profilom savršeno se rezati ručno metalnim škarama.

  • List će biti pričvršćen na okvir s aluminijskim zakovicama, pa morate kupiti poseban pištolj. Izaberite izdržljivu verziju s masivnim ručkama, jeftini zakovice savijte se nakon stotina veza, vjerujte mojem iskustvu.

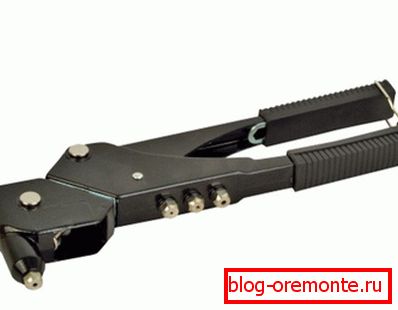

Pištolj za usitnjavanje mora biti pouzdan

Radna faza

Sada ćemo razumjeti kako složiti ljuske vrata za garažu sa svim rukama:

  • Prije svega, potrebno je rezati dijelove profilirane cijevi za okvir strukture, elementi mogu biti glatki, tada ćete morati zavarivati ​​njihove zglobove, a mogu se rezati pod kutom od 45 stupnjeva, ta je mogućnost nešto jača, ali je mnogo teža za provedbu. Za neiskusne obrtnike, bolje je odabrati prvu metodu, ne zaboravite ukloniti debljinu dvaju bočnih stupova s ​​duljine šipke, jer će se nalaziti između njih;

Važno je! Nema potrebe za izradom dvostruke kutije u obliku profilirane cijevi s valovitom folijom kao u verziji lima, jer je težina strukture mala i opterećenje na zidovima će biti malo.

  • Svi elementi su postavljeni na ravnu površinu, važno je osigurati idealnu geometriju strukture, pa preuzmite ovaj dio rada s punom odgovornošću i pripremite mjesto ispod okvira. Možete podesiti položaj elemenata postavljanjem čipova i drugih raspoloživih stavki ispod njih;

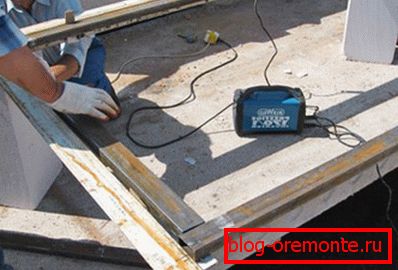

Važno je i postaviti budući okvir prije zavarivanja

  • Dalje, dizajn je zavaren čvrstim šavovima, važno je spojiti elemente visoke kvalitete, osiguravajući maksimalnu pouzdanost gotove kutije. Nemojte ukloniti završnu strukturu, bit će potrebna za daljnji rad;
  • Zatim se metal odreže za okvire ventila, nakon čega ih je potrebno postaviti na površinu i njih, a mi ćemo to učiniti kompetentno: postavit ćemo strukturu unutar kutije, pomoću čipsa da napravimo iste rupe između elemenata, nakon čega možete zgrabiti elemente točkastim zavarivanjem da ih dobijete;

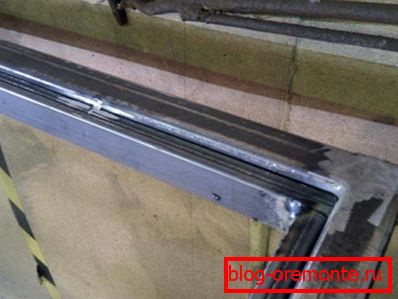

Okvir je najbolje probati unutar kutije vrata

  • Nakon što su svi elementi čvrsto zavareni (ne zaboravite na skakače na listi), trebate nježno očistiti sve šavove uz pomoć brusilice, što će osigurati bolju prilagodbu podnice na okviru i osigurati najbolje otvaranje i zatvaranje vrata;

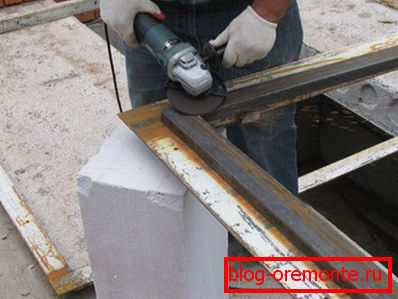

Čišćenje se vrši pomoću brusilice i brusnih kotača

  • Završeni elementi ponovno su uredno položeni, nakon čega je potrebno postaviti petlje, važno je što je moguće ravnomjernije organizirati. Nakon toga, elementi se zaglađuju, struktura se može rastaviti radi praktičnosti, a šarke se mogu pouzdano zavarivati, moraju se držati vrlo sigurno, jer će nositi glavno opterećenje;

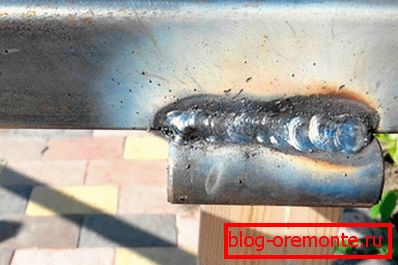

Šarke za zavarivanje trebaju što je moguće pouzdanije.

  • Odvojeni dijelovi strukture oslikani su kako bi ih zaštitili od korozije, a to mora biti učinjeno prije profiliranja i montaže, tako da možete obraditi elemente sa svih strana. Za rad, pogodna je boja s primerom koja savršeno štiti metal od hrđe i ne zahtijeva posebnu pripremu površine;

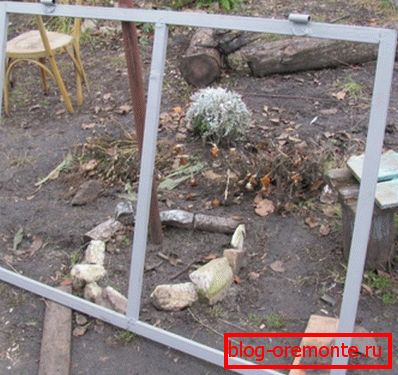

Ne zaboravite obojiti zavarene proizvode.

  • Zakivanje pragova s ​​profesionalnim pločom počinje s rezanjem materijala veličini koju trebate, ako ste kupili komade potrebne konfiguracije, to uvelike pojednostavljuje proces. Zatim morate staviti okvir i postaviti list kao što će biti pričvršćen, nakon čega morate bušiti rupice za zakovice, promjer ovisi o tome što će se koristiti pričvršćivači. Najbolje je koristiti zakovicu s promjerom od 4 mm, a za njega se koristi 4,2 mm bušilica;

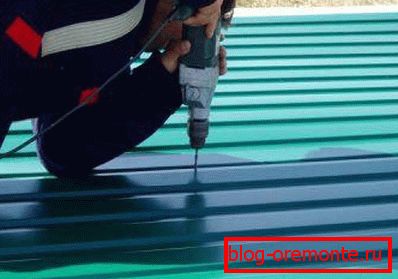

Rupa su bušene nakon 15-20 cm, morat ćete mnogo vježbati

Savjet! Možete koristiti obične čelične zakovice, a možete pronaći opcije boja, oni su puno skuplji od standardnih, ali gotovo da nisu vidljivi na površini.

  • Pričvršćivanje zakovica na profesionalnom limu je brzo i jednostavno pomoću ovog pištolja za zakovice. Jednostavno možete saznati taj postupak čitanjem uputa na pakiranju instrumenta.

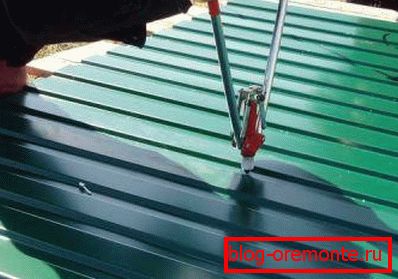

Riveti čvrsto fiksiraju profilni list vrlo čvrsto

Što se tiče instalacije, detaljno sam to opisao u jednoj od recenzija, ovdje ću vam reći samo glavne korake:

  • Hammering hipoteka u zid;
  • Postavljanje okvira pomoću razine;
  • Zavarivanje kutije na hipoteku;
  • Vješanje krila i provjera krila za otvaranje i zatvaranje.

Ako je ispravno izveden, konstrukcija će trajati desetljećima, a jedini popravak koji se može zahtijevati je slikanje metalnih dijelova radi zaštite od korozije.

Još jedna točka koja treba obraditi je instalacija automatizacije. Ako naknadno ili odmah stavite pokretače da se otvore prema van, tada se okvira za ukrućenje mora dodati u okvir na mjestu gdje se ugrađuju nosači. Važno je to učiniti unaprijed, jer je vrlo problematično zavariti profilnu cijev do gotovog proizvoda, a profilirani list će se pregrijati i boje ga mogu ostaviti.

Pogon mora biti pričvršćen za učvršćivač, inače će se kapasta jednostavno deformirati tijekom vremena.

Zaključno, želim napomenuti da će cijena vrata koju skupljate sami biti barem dva puta, ili čak ni druga niža, jer ova vrsta radova košta više od korištene građe.

Takvi će otvori biti prikladni i za drvene zgrade, za konstrukcije od pjenastih betonskih blokova i za garaže sendvič panela, jer je njihova težina mala i opterećenje na nosivim konstrukcijama će biti minimalno.

zaključak

Nadam se da će vam ova jednostavna uputa pomoći u razumijevanju pitanja izgradnje vrata s profiliranog lista i izrade kvalitetne konstrukcije bez uključivanja stručnjaka. Videozapis u ovom članku pomoći će vam da bolje razumijete postupak i ako imate pitanja, a zatim ih pitajte u komentarima u pregledu.
