Garažna vrata za podizanje. vrsta. priprema crteža. upute za

Opcije za dizajna garažnih vrata, ima dosta, međutim, najprikladniji su, možda, podizanje vrata. No unatoč tome, mnogi domaći obrtnici vole izgradnju ljuljačke, jer izgleda da je mnogo jednostavnije za proizvodnju. Zapravo, nije puno teže izraditi mehanizam za podizanje i to možete vidjeti u ovom članku u kojem ću vam detaljno reći kako napraviti garažna vrata s vlastitim rukama.

Podizanje vrata

Vrste vrata za dizanje

Prije nastavka proizvodnje nadzemnih vrata, potrebno je upoznati s vrstama njihovih struktura. Prema GOST 31174-2003, dvije vrste struktura primjenjuju se na podizanje:

Vrsta građe Posebne značajke
Podizni dio Platna takva vrata sastoji se od nekoliko sekcija (panela), koje su povezane zglobnim šarkama. Visina svake ploče je oko pola metra.

Kada se otvore, takvi se otvori pričvršćuju na strop, zbog čega se ploče pomaknu jedna prema drugoj, stvarajući luk. Ploče mogu biti izrađene od drva ili čelika.

Među prednostima ovog dizajna su sljedeće točke:

  • pouzdanost;
  • dobra snaga;
  • sigurnost u radu.

Što se tiče nedostataka, onda oni uključuju nestabilnost na pucanje. Nadalje, vrlo je teško napraviti ove ulaze. Međutim, možete kupiti konfekcijski set i instalirati ga sami, a ne pružiti uštedu.

Podizanje i okretanje Ovaj dizajn uključuje jedan komad pojas, koji se, kada je otvoren, diže i razvija paralelno s podom, kao rezultat koji se nalazi ispod stropa. Kretanje krila se provodi pomoću zglobnog mehanizma.

Među prednostima ovog dizajna su sljedeće točke:

  • dizajn je prilično jednostavan, tako da možete nositi takva vrata za dizanje u garaži vlastitim rukama;
  • imaju veliku čvrstoću zahvaljujući kojoj pouzdano štite garažu od uljeza;
  • raditi više tiho od sekcijskih.

Podizni dio ворота

Dakle, ako želite sami napraviti vrata, onda je najbolja opcija nagibna konstrukcija.

Posebne značajke подъемно-поворотной конструкции

Uređaj okretnih vrata je vrlo jednostavan.

Mehanizam se sastoji od sljedećih glavnih elemenata:

  • kutije - sastoji se od dva vodiča duž kojih se pokreće mehanizam s kandiranom polugom. Treba napomenuti da su uz okomite vodilice instalirane vodoravne vodilice, koje su u ravnini s gornjim krajem vrata. Na njima pomiče gornji dio vrata u vodoravnoj ravnini;

Dijagram uređaja za podizanje i zakretanje

  • mehanizam otvaranja - kotač se kreće u vertikalnoj ravnini na koju je poluga postavljena. Potonja je pričvršćena na dno vrata pomoću ležaja. Treba napomenuti da je moguće napraviti pojednostavljen dizajn bez poluge, u tom slučaju donji dio vrata će se kretati strogo u okomitoj ravnini.

Primjer montaže nosača na vrata bez poluge

Kako bi se dizajn lako otvorio i zatvarao, potrebno je napraviti protuuteg na svakoj strani vrata. To je kabel koji je pričvršćen na dno vrata i prolazi kroz blok ispod stropa. Teret je vezan na kraj kabela;

  • podizanje krila - mogu se izrađivati ​​od metala, sendvič panela ili drvenih okvira, obloženih čeličnim limovima.

Kao što možete vidjeti, dizajn je jednostavniji nego što se čini na prvi pogled. Jedina stvar, napominjem da postoje različite varijacije tih vrata. Često u shemi mehanizma za podizanje uključuje oprugu ili amortizer, međutim, općenito, načelo operacije ostaje isti.

Naravno, za izradu takvog dizajna, morate imati vještine za rad s metalom i biti u mogućnosti da obrađujete zavarivač.

izrađivanje

Proces izrade vrata sastoji se od nekoliko glavnih faza:

Radne sheme

Zatim, detaljno razmotrite nijanse rada na svakoj od ovih faza.

Dijagram drvenih podiznih vrata s crtežima važnih komponenti

Priprema crteža

U fazi pripreme crteža, prije svega, potrebno je odrediti veličinu strukture. Standardne veličine garažnih vrata su široke 2500-2800 mm i visine 1960-2000 mm. Naravno, ako je potrebno, možete prilagoditi veličinu kako bi odgovarao vašim potrebama.

U skladu s dimenzijama treba dovršiti crteže svih ostalih dijelova s ​​dimenzijama. Da biste lakše napravili crtež, najprije nacrtajte glavne komponente strukture, a zatim razmislite o svim malim pojedinostima i kako ih ispraviti.

U ovoj fazi također je potrebno odlučiti o svim materijalima iz kojih ćete napraviti vrata, jer je njihova izgradnja u velikoj mjeri ovisi o njima.

Upute za montažu

Najbolje je da počnete raditi s instalacijom vodiča, a ne izradom platna, jer u ovom slučaju možete prilagoditi veličinu vrata. Zahvaljujući tome, oni će biti maksimalno opremljeni ispod kutije.

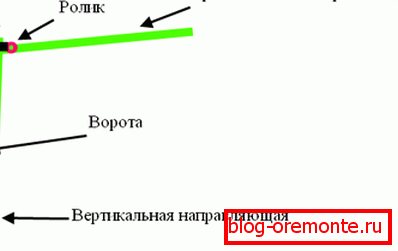

Izgled vodiča

Rad se izvodi u sljedećem slijedu:

  1. kao vodilice, i vertikale i vodoravno, najbolje je koristiti kanal. Stoga, prije svega, izrežite ih u dijelove željene duljine, od kojih će okvir biti sastavljen;
  2. Dalje, trebate popraviti okomite vodilice u otvoru sa sidrama i nosačima. U ovoj fazi, izuzetno je važno postaviti vodilice strogo okomito i na jednoj ravnini - to utječe na performanse i trajnost vrata. Da biste ukrutili kutiju, spojite vrh police s zračnicom;
  3. sada morate instalirati vertikalne vodilice, koje su zavarene s jedne strane na vertikalne postolje, a s druge na gredu, koja je opet povezana sa zidovima. Na našem portalu možete pronaći detaljne informacije o tome kako popraviti gredu na zidovima;
  4. Osim toga, da bi se jačala struktura, gornji vodiči mogu biti povezani sa razmaknicama.

Završen je proces sastavljanja okvira.

Primjer okvira za podizanje vrata

Proizvodnja tkanina

Postupak izrade tkanine ne sadrži nikakve značajke. Kao što je gore spomenuto, može se načiniti iz različitih materijala. Međutim, u svakom slučaju, okvir se temelji.

Najbolje je napraviti vrata metal - onda će oni biti jaki, pouzdani i izdržljivi. Okvir za njih može biti izrađen od kutova ili profilirane cijevi.

Proces izrade metalnih vrata vlastitim rukama je kako slijedi:

  1. izrezati dijelove okvira prema dimenzijama prikazanim na crtežu;
  2. zatim sastavite pravokutnik iz dijelova;
  3. rezultirajuću strukturu treba ojačati pomoću poprečnih šipki i štitnika;
  4. Sada morate zavariti ploče od čelika na dobiveni okvir.

Na isti način odlazeći platno s drvenim okvirom drveta. Jedina stvar za povezivanje drva, trebali biste upotrijebiti metalne kutove i vijke. Na drvo je moguće pričvrstiti čelične ploče pomoću vijaka.

Savjet! Možete poboljšati platno sa svim vrstama sustava zaključavanja, mehanizama koji štite od provale, sigurnosnih uređaja i drugih sličnih elemenata.

Nosač za donji dio vrata

Proizvodnja pokretnih mehanizama i ugradnja vrata

Sada morate obavljati pokretne mehanizme.

Počnimo s donjim kolima, koji su napravljeni kako slijedi:

  1. prije svega, trebate napraviti bazu kočije. Da biste to učinili, koristite metalnu traku na rubovima kojih biste trebali bušiti rupe;
  2. zatim postavite dva valjka paralelno s trakom, kao na gornjoj slici. Vijci se mogu koristiti kao osovine za valjke. Valja napomenuti da promjer valjaka mora biti takav da se uklapa u šipku kanala;
  3. između ekstremnih kotača treba postaviti okomito na treći valjak. Za instalaciju, morate izvesti u-oblikovani držač, koji je zavaren na šipku;
  4. s druge strane tračnice nasuprot srednjeg valjka, potrebno je zavariti maticu u koju će biti pričvršćena osovina ležaja;
  5. Sada morate napraviti pričvrsnice za platno. Da biste to učinili, podignite platformu u obliku čeličnog pravokutnika i zavarite ga odgovarajućom veličinom;
  6. baš kao što trebate obaviti drugi pokretni mehanizam.

Nosač s gornjim valjkom

Da bi gornji mehanizmi kretanja bili lakši, za to zavarite nosače s osovinama za valjke na platnu na lijevoj i desnoj strani. Kao potonji, možete koristiti ležajeve. Jedina stvar je da oni trebaju biti takvog promjera da su osi smještene iznad stranica vodilica.

U procesu izrade zagrada pobrinite se da su iste veličine. Osovine trebaju biti smještene na udaljenosti od oko 20 cm od platna, pri čemu se vrata mogu slobodno zatvarati. Prije zavarivanja nosača, preporučljivo je postaviti vrata u otvor i izvršiti obilježavanje.

Na foto - instaliranim vratima

Sada možete instalirati vrata.

To se radi kako slijedi:

  1. prvi "objesiti" vrata na gornjim tračnicama. Da biste to učinili, najprije stavite ležajeve na osovinu i učvrstite ih maticama. U ovoj fazi zavarite graničnike gornjim vodilicama tako da se gornji dio vrata ne može pomaknuti dalje nego što je potrebno;
  2. Sada biste trebali instalirati donje kolice i pričvrstiti ih na platno. Da biste to učinili, zavarite platforme s ležajevima na istoj razini, zatim postavite kolice u vodilice i spojite ih na platforme vijcima koji će poslužiti kao osovine za ležajeve. Ove vijke treba pričvrstiti u matice zavarene na kolica.

Savjet! U zatvorenom stanju, donji rub vrata mora biti smješten u posebnom udubljenju. To ih čini teže hakirati, a osim toga, bolje će se uklopiti u kutiju.

Na ovim kućnim vratima gotovo spremno, ostaje samo instalirati protuteže.

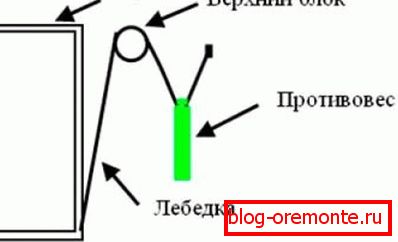

Dizajn protueksplozije

Montaža protupopiraca

Instalacija mehanizma protuteža je vrlo jednostavna:

  1. ugradnja mehanizma počinje s ugradnjom blokova. Za svaki blok trebat ćete par remenica. Moraju se nalaziti iznad vrata s lijeve i desne strane;
  2. Zavarite šarke na vrata, po jedan na svakoj strani;
  3. Sada pričvrstite kabele na petlje i izvodite ih kroz blokove;
  4. zatim vezati teret na slobodne krajeve kabela. Moraju se postaviti tako da kada su vrata zatvorena, zabavni su od poda. Mora se reći da je težina robe odabrana pojedinačno, tako da se vrata otvaraju lako i sigurno zaključana u otvorenom položaju, ali nisu otvorena sama po sebi.
  5. na kraju rada morate instalirati bravu, koja može biti vijak ili bilo koji drugi.

Sada je vaša vrata u potpunosti spremna. Valja napomenuti da će cijena dizajna kupnje biti reda veličine veća od troškova koji su bili potrebni neovisnom proizvodnjom vrata.

zaključak

Iznad, razmatrali smo samo glavne točke u proizvodnji nadzemnih vrata. Naravno, tijekom posla vjerojatno ćete se morati suočiti s nijansama koje nismo dodirnuli. Međutim, kako bi se nosili s tim poteškoćama sigurno neće biti teško za svakog domaćeg obrtnika koji zna raditi s metalima.

U videu u ovom članku možete vidjeti kako funkcionira struktura prema gore navedenoj shemi. Ako vam neke trenutke nisu sasvim jasne, postavite pitanja u komentarima i rado ću odgovoriti na njih.
