Gates s profiliranog lista: 2 završena projekta

Ovaj je članak o tome kako napraviti vrata s profesionalnog lista vlastitim rukama. U njemu ću govoriti o dva projekta koji se provode u mojoj kući iu kući mojih bliskih srodnika. Uz to, pozivam se na nekoliko tehničkih problema koji se mogu pojaviti tijekom provedbe projekta i potaknuti njihova rješenja. Započnimo.

Ulazna vrata u dvorištu moje kuće: opći pogled s balkona.

Moj projekt

Moj je zadatak bio ogradu malog dvorišta kuće i organizirati najprikladniji ulaz i ulazak u njega. Kao način ostvarivanja ovog zadatka, odabrana je ograda od profiliranog lista na zavarenom okviru izrađenoj od profesionalne cijevi s ležajnim vratima i wicketom.

Zašto profesionalni list

Evo argumenata koji su me vodili pri odabiru materijala.

  • Zahvaljujući premazu cinka i polimernom sloju, profesionalni list je vrlo izdržljiv, nadmašujući u ovom parametru bilo drvenu ogradu s drvenim vratima;
  • To je znatno jeftinije od konkretne eurofence ili kamene ograde. sa zavarenim vratima od šipki ili čeličnog lima (posebno kod kovanja);
  • To zahtijeva gotovo nikakvo održavanje., Briga se svodi na periodično podmazivanje nadstrešnica i vijaka. U tu svrhu koristim motorno ulje koje smanjuje troškove na nulu;
  • Ograda, vrata i vrata su potpuno neprobojni prema stajalištima drugih, Izlagajući svoje dvorište da bi svi vidjeli, sa svojom suosjećajnošću za susjede, nisu bili u mojim planovima;
  • Prebroditi ogradu stručnog lista - prilično ne-trivijalni zadatak zahvaljujući svojim oštrim rubovima.

Oštri rubovi profila koji strše izvan okvira spriječit će napadača da ga prevlada.

Usput: na vratima ostavlja okvir okružen profilnom pločom oko perimetra, tako da je mnogo lakše prisiliti sama vrata.

veličina

Vrata za ljuljanje imaju ukupnu širinu od 4 metra, što je dovoljno za automobil pod kutom. Svaki poklopac ima širinu od dva metra.

Visina ograde - 2 metra. Širina vrata je 90 cm. Omogućuje vam nošenje kočije bez ikakvih neugodnosti, za ulazak u dvorište biciklom ili skuterom.

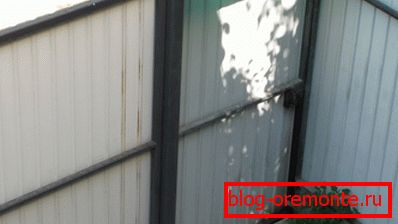

Vijenje vrata blizu vrata.

Glavni čvorovi

Budući da je instalacija ograde provedena prije više od tri godine, nemam priliku prenijeti fotografije koje prikazuju niz akcija za njegovo stvaranje i instalaciju. Ipak, pokušat ću nadoknaditi taj nedostatak uzimajući slike svih glavnih komponenti strukture.

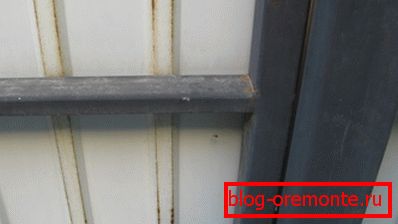

Okvir vrata.

Okvir ventila izrađen je od proffruby veličine 40x40 mm. Skakač u sredini ne izvodi funkcije ležaja i potreban je samo kako bi se osiguralo horizontalnu krutost strukture (jednostavno govoreći, tako da se pojas ne zavlači vjetrom). Veličina je 20x40.

Napomena: pojas ne smije padati čak i bez ukrućenja. Za razliku od presvlake ploče, profesionalni list sam po sebi osigurava krutost u vertikalnoj ravnini.

Podrška nakon.

Stupljivi stupovi - od profesionalnog dijela cijevi 80x80. Ovaj dio eliminira deformaciju u bilo kojem razumnom opterećenju i jakim vjetrom (zima u Sevastopolu je godišnja doba vjetrova).

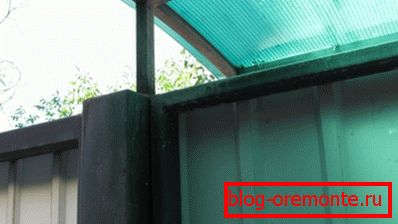

Gornji kraj stupa.

Odozgo, stupovi su prekriveni 3 mm debljanim zavarenim pločama. Čepovi uklanjaju akumulaciju vode unutar stupca i njegovu ubrzanu koroziju. Okomite stijenke okvira krila otvorene su na dnu i na vrhu: voda ne ostaje u cijevi.

Ručka na vratima.

Ručke su izrađene od uobičajenih ojačanja od 12 mm. Dizajn je sa striktnim proračunskim ograničenjem, odmah nakon potezanja, bio čist i funkcionalan: ljepotu je trebalo žrtvovati za spremanje.

Stup na kojemu su desno krilo vrata i vrata oslonjeni je betonirana u tlo.

Betoniranje se izvodi na slijedeći način:

  1. Kopirajte ili bušite rupu duboko najmanje jedan metar;
  2. Stup se strogo instalira vodom i ispunjen ruševinama;
  3. Zgrcano udaranje s kontinuiranom kontrolom post položaja;
  4. Jama je napunjena tekućim mortom od cementa i pijeska u omjeru 1: 1.5 - 1: 2. Velika količina veziva kompenzira višak vode i neizbježnu filtraciju cementnog mlijeka u tlo.

Osim toga: ova uputa će vam omogućiti da brzo počnete koristiti vrata - snažno rješenje brže se približava. Kada je omjer pijeska i cementa M400 1: 1, već idućeg dana možete otvoriti vrata, masivnija vrata - nakon 3 dana.

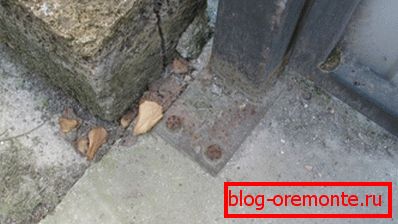

Drugi stup montiran je na sidro.

Drugi stup s lijevim krilom visio je na ploču koja je prekrivala prašinu.

Metoda montaže izvučena je sama po sebi:

  1. Čelična platforma debljine 4 mm zavarena je do kraja cijevi;
  2. Za pričvršćivanje korištene su četiri sidra veličine 100x12 mm.

Ova metoda instalacije je atraktivna jer vam omogućuje da koristite šasiju odmah nakon instalacije, bez zaustavljanja prilikom postavljanja rješenja.

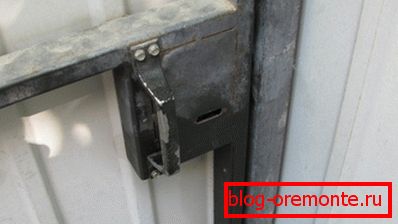

Zaključaj umetak.

U vrata instaliran mortise flat lock pod dvuhborodochny ključ. Kutija ga štiti od vode kiše i snijega. Nažalost, ona u potpunosti ne štiti: u rijetkim mrazima na Krimu, mehanizam je nekoliko puta zamrznuo i trebao se zagrijati.

Ručka se montira izravno na okvir za zaključavanje i pričvršćuje se metalnim vijcima.

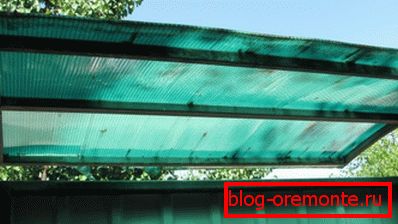

Nadstrešnica nad vratima.

Odozgo, bravu i vrata sama zaštićeni su kompaktnim (50 cm) krovom izrađenim od staničnog polikarbonata na zavarenom okviru od cijevi od 20 x 20 mm. Nažalost, materijal nije dobro odabran: nedostatak potpune zaštite od ultraljubičastog zračenja dovelo je do činjenice da se polikarbonat počeo pogoršavati u trećoj godini službe.

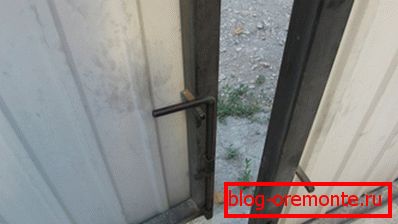

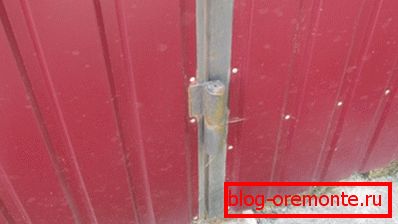

Donji vijci ventila.

Vijci su izrađeni od iste glatke armature od 12 milimetara. Zaustavlja se, omogućujući pričvršćivanje otvorenih vijaka u najvišem položaju - od kvadratnog šipke veličine 10 h10 mm. Šarke su izrađene od čeličnog lima od tri milimetra savijenog u obliku slova "P"

Zanimljivo, budući da su se sa zatvaračima zatvorili, mrtvi dijelovi su smješteni iznad ploče koja pokriva cuspupe, jer je par rupa jednostavno izbušen u betonu.

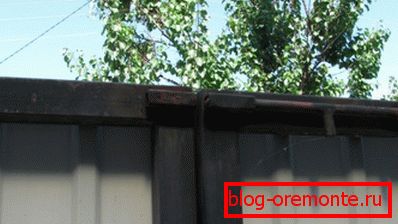

Vrh svornjaka.

Gornji vijak povezuje vrata vrata između njih i zatvara se samo u jakom vjetru. Uklanja zveckanje ventila u slučaju gužve.

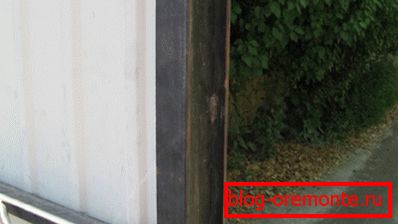

Kutak na vanjskom pojasu.

Pritisnuta na okviru vanjskog pojasa kuta vrata zatvara razmak između vrata od znatiželjnih očiju izvana.

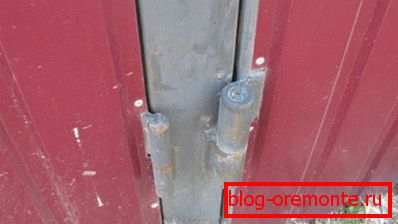

Vrata kapije.

Preklop ispod profesionalne ploče teži malo; međutim, masivni bacači obrađeni od debele šipke na stroju još su uvijek poželjni prema njoj. Nadstrešnice se kuhaju po cijeloj visini s naknadnim čišćenjem šavova. Ovdje je neprihvatljivo montiranje na nekoliko točaka: ona se raspada u jednoj ili dvije sezone.

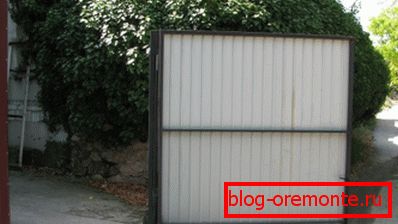

Vrata se otvaraju prema van.

Važna točka, koja se čini očiglednim: u malom dvorištu vrata bi se trebala otvoriti prema van. Čak i na uskoj ulici. U suprotnom, kada se krilo pojavi u automobilu, jednostavno se ne može zatvoriti.

Usredotočim se na tu pažnju samo zato što je moj crtež projekta uključivao pojas za otvaranje, što bi stvorilo minimalni utjecaj na vozilo koje prolazi ulicom. Kako će takva shema raditi ako imate svoj automobil, nije mi odmah došao.

Pričvršćivanje ekstremnog stalka na kameni zid.

Ekstremna ograda je fiksirana na kameni zid koji graniči sa mojim dvorištem na iznimno jednostavan i izuzetno pouzdan način:

  1. Rupice su bušene u zidu 10 mm bušilicom;
  2. Zatim se s konkretnom bušilicom proširuju do 11 mm. Jao, boers takvih promjera nisu na prodaju;
  3. Šipke od 12 milimetara glatke armature izoštrene na jednoj strani udaraju se u rupe;
  4. Šipke su zavarene na krajnji prednji dio ograde.

Savjet: puno je lakše pričvrstiti stalak na glatku okomitu stijenku s dva do četiri sidrena vijka.

Krovni prolazi.

Za vrata se koristi isti krović za zavarivanje, kao i za vrata, ali manji.

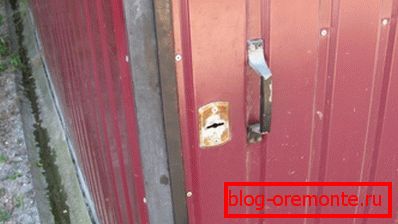

Pokrijnu ploču ispod ključa.

Standardni jastučić iz brave pričvršćen je na vrhu profiliranog lista s parom zakovica - iste koje su pričvrstile ogradu i vrata.

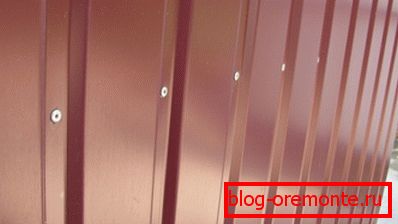

Učvršćivanje profesionalnih ploča.

U mom slučaju nisu metalni vijci, već su odabrani zakovice za pričvršćivanje profiliranog lista na okvir. Važna točka: morate popraviti svaki val. Inače, u vjetrovitim vremenskim listovima će zveckati.

Za usku ulicu

Duljina ograde nije dopustila da postavim klizna vrata. U međuvremenu, za usku ulicu ovo je idealno rješenje: na otvorenom položaju, krak (ili pojas) ne ometa promet unutar ili izvan dvorišta.

Ovdje je uzorak takve konstrukcije, realiziran (iako prilično nespretno) u kući pored mene.

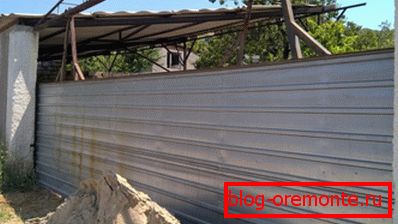

Ulazna vrata iz profiliranog lista: opći pogled.

Širina jednostrukog preklopa je 5,5 metara. Uz malu granicu, premošćuje prazninu u kamenom ogradi.

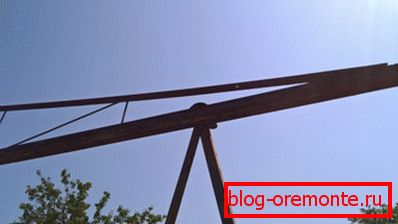

Pogled na ležaj od ulice.

Težina krila je raspoređena na dvije suspenzije s valjcima koji se oslanjaju na nosač iznad otvora.

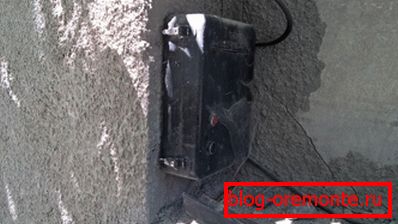

Upravljačka ploča.

Vrata su elektrificirana i otvaraju se daljinskim upravljačem. Ona ima samo dva gumba; nema krajnjih prekidača.

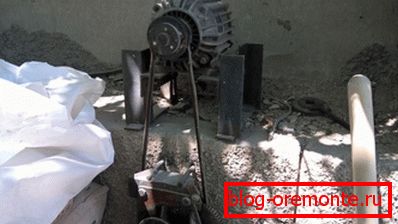

Vozite pojas.

Motorna snaga - 2 kilovat. Zakretanje na koloturi, namatanje čeličnim kabelom za vožnju pojasom, prenosi se remenjem.

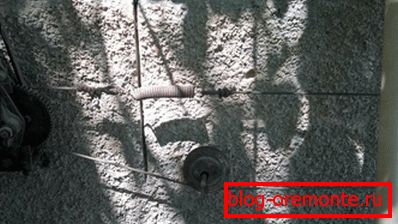

Vučna čvor.

Da bi se isključio progib, vlasnik mu je pružio krutu oprugu i dodatni valjak za podršku.

Pričvršćivanje kabela na klizna vrata.

Na mjestu pričvršćivanja na krak, kabel se skida zajedno s parom čeličnih ploča debljine 4 mm i običnim vijkom.

Ovjes: pogled iznutra.

Svaka suspenzija je opremljena parom valjaka. Zajedno uklanjaju bilo kakvo pomicanje krila u odnosu na vodilicu.

Donji valjak za oslonac.

Donji valjak ne dopušta da se kosilica odstupi od okomitog položaja prema zidu i osloni se na rub otvora. Odstupanje od okomitog položaja u suprotnom smjeru eliminira vlastitu težinu vrata.

Tehnička pitanja

Ako nema zavarivanja

Odmah ću navesti: kruto vrata na metalnom okviru s profesionalnom folijom ne mogu se napraviti bez zavarivanja. A okvira i obustave priložene su samo i isključivo uz njegovu pomoć. No, okvir ograde lako se montira na pocinčane pričvrsne elemente pomoću vijaka ili vijaka.

X-držač namijenjen za ugradnju zaostajanja.

Pričvršćivanje trupaca na vijke.

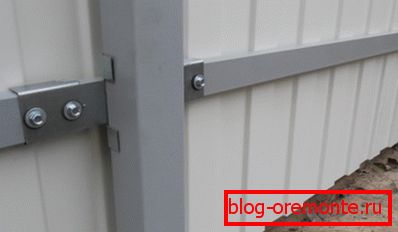

Spremna okućnica: pogled iznutra.

Savjet: za montažu, koristite samorezne vijke s gumenim podlošcima za podmazivanje. Ne dopuštaju zatvaračima da izađu iz vibracija zbog vjetra. Alternativno rješenje je montirati na vijčane vijke i matice za zaključavanje.

Učinite me lijepim

Kovanog željeza vrata s profesionalnim listom izgledaju mnogo spektakularnije od utilitarne izgradnje profesionalne cijevi. Ipak, ručno umjetničko kovanje ne razlikuje se po jeftinosti: minimalni trošak prilagođenih vrata je oko 80.000 rubalja.

Kompromis će biti proizvodnja vrata cijevi s kovani elementi zavareni u okvir.

Kovani ornamenti za ograde, vrata i ograde.

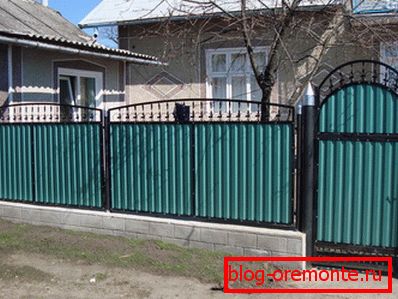

Na fotografiji - vrata s dizajnom pojedinosti od kovanog željeza.

zaključak

Nadam se da će moje skromno iskustvo pomoći uglednom čitatelju da stvori svoj vlastiti projekt. Više o tome kako se vrata mogu izrađivati ​​s profiliranog lista možete saznati tako da pogledate videozapis u ovom članku. Cijenit ću vaše dopune i komentare. Sretno!
