Klizna vrata s wicketom: stvaranje savjeta

Gates se još od antičkih vremena smatra lice domaćina. Nalazili su se na grbu obitelji, a snaga materijala mogla bi izdržati čak i opsadu strojeva za udaranje.

Trenutno u proizvodnji vrata vlastitim rukama posebno se stavlja na praktičnost i sposobnost automatizacije cjelokupnog radnog procesa.

Izrada i ugradnja

Najpopularnija vrsta vrata smatra se klizanjem. Vrlo su jednostavni za korištenje, praktični i ne zauzimaju puno prostora kada su otvoreni. Štoviše, ako instalirate dodatni metalni prolaz, tada će rezultat biti vrlo praktičan dizajn.

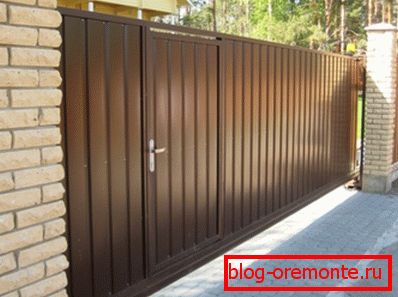

Vrata se mogu uvući s vratima od metalnog profila

Načelo rada i zahtjevi za ugradnju

Prije svega, valja napomenuti da vrata s izvlačivim principom otvaranja trebaju savršeno ravnu površinu na kojoj će se postaviti vodilice. Također je potrebno imati dovoljno mjesta na obje strane otvora, tako da postoji mjesto gdje se traka može postaviti u otvoreni položaj.

Zato se u malim sobama ili malim perimeterom koriste garažna sekcijska vrata s prolaznim vratima koja ne zahtijevaju prostor.

Najčešće se klizna vrata postavljaju na gotove trkače, koje se mogu kupiti zasebno u hardverskim trgovinama ili naručenim. Istodobno im se dodaju neki motori, koji mogu pružiti glatko otvaranje, a ponekad i mjenjač, ​​kako bi se smanjio broj okretaja.

Neki ljudi preferiraju instalaciju posebnih sustava za uključivanje pomoću daljinskog upravljača ili skrivenih upravljačkih elemenata.

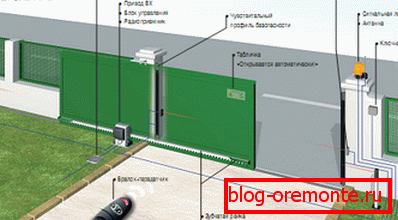

Shematski dizajn koji prikazuje sve dodatne elemente i automatske sustave otvaranja

Proizvodni okvir

Jedan od najozbiljnijih problema u radu ove vrste vrata velika je vjerojatnost izobličenja, budući da se veliko područje mora držati minimalnim brojem metalnih okvira kako ne bi izmjerili težinu čitave strukture.

  • Na temelju izračuna krutosti i praktičnog iskustva, s rasponom od 4 m, najbolje je koristiti cijevi od 50x50.
  • Za početak, potrebno je zavariti okvir koji će imati parametre vrata. Istodobno, zbog veće pouzdanosti, neki obrtnici radije čine ih u obliku polovice trapezoida. Kutovi ovog dizajna će u zatvorenom stanju poslužiti kao dodatno pojačanje, koji se nalaze iza pouzdanog zida.
  • Zatim morate staviti unutar rebra okvira. Istodobno, instalacijski priručnik pretpostavlja da najprije treba postaviti vrata.

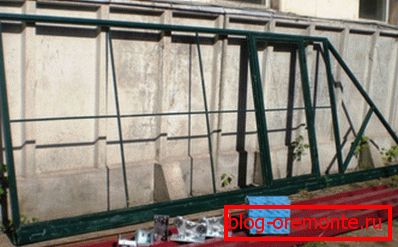

Spremni okvir s instaliranim ulaznim vratima i valjcima za otvaranje

  • Vrata se ne smiju nalaziti u sredini, ali ne biste se trebali pomaknuti preblizu rubova. Zato se prvo zavaruju na okvir cijevi, koji ga pretvaraju s trapezoida u dva trokuta i pravokutnik. U tom slučaju, oni će biti rubovi same vrata.
  • Vrata se nalaze u metru jedne od tih cijevi. Širina je izrađena od 800 do 1000 mm, koristeći isti materijal kao i sam okvir. U ovom slučaju njegove su dimenzije zasebno izolirane, zavarivanjem metala do ruba strukture.
  • Stoga se ispostavlja da ostaje samo ojačati samo 2 metra vrata, što se postiže pomoću oblikovanih cijevi, zavarivanjem ih u obliku križa ili rešetke.

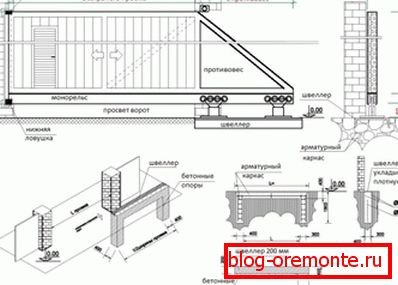

Varijanta crteža s nekim dimenzijama i tolerancijama

  • Nakon toga, potrebno je postaviti šarke na vrata. Obično cijena ovih uređaja nije jako visoka, pa biste trebali odabrati pouzdane i kvalitetne dijelove bez uštede na materijalu. Oni bi trebali biti postavljeni tako da se vrata otvaraju prema unutra bez da ometaju normalno funkcioniranje vrata.
  • Zatim se cijela struktura tretira s neutralizatorom hrđe i prajmerom.

Savjet! Prije izrade, morate napraviti crtež. Bit će lakše raditi na njemu i spasiti učitelja od mogućnosti pogreške u instalaciji.

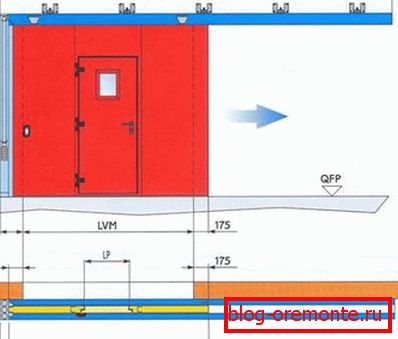

Izgled svih elemenata s naznakom osnovnih dimenzija

Ugradnja pokretnih i pričvrsnih elemenata

Ovaj proces je osnovan i pouzdanost čitave strukture i funkcionalnosti elemenata otvaranja ovise o njoj.

  • Prije svega treba napomenuti da bi za veću čvrstoću i povećanje radnog vijeka trebalo koristiti tvornički izrađene pokretne elemente, koji bi se trebali ugraditi na gotovu konstrukciju.
  • Obično se unutar svakog paketa nalazi uputa koja detaljno opisuje kako funkcionira određeni model. Ipak, posebni okvir za to morat će ionako učiniti.

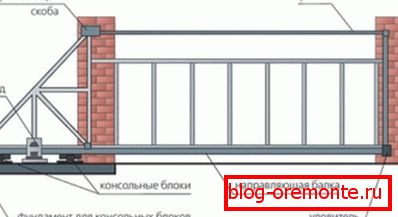

Tipična instalacija pokretnih elemenata na vratima

  • Prvo morate zavariti okvir duž duljine vrata. Uz pomoć posebnog materijala za pričvršćivanje u obliku sidrenih vijaka ili učvršćenih udarnih klinova, pričvršćena je na unutarnju stranu ograde, na strani gdje će vrata biti otvorena.
  • Kao krutost rebra unutar okvira, dodatna poprečna šipka može se zavarivati ​​dijagonalno, ali tako da ne ometa uređaj za otvaranje.
  • Na tom je okviru potrebno montirati pokretne elemente tvorničke proizvodnje u skladu s uputama za uporabu. Moraju montirati okosnicu vrata i umetnuti okvir vrata u nju.
  • Zatim instalirajte motor i kontrole, skrivajući žice u vatrostalnim crijevima.

Savjet! Kada otvorite vrata, cijela se struktura pretvara u prilično neukusan uređaj. Istodobno, vrata otvorena u njima mogu znatno oslabiti već nestabilnu poziciju, oslabljujući sve pokretne dijelove, skraćujući njihov vijek trajanja. Stoga je preporučljivo instalirati poseban kontroler na vrata, koji ne dopušta automatsko funkcioniranje kada je otvoren.

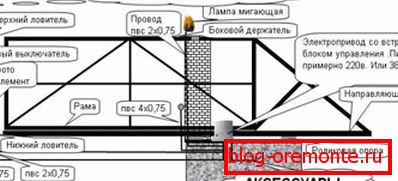

Postavljanje svih elemenata električnog otvora

Profilirani list

Daljnja proizvodnja kliznih vrata sastoji se u ugradnji metalnih profila na okvir. Obično se koristi materijal debljine 3 mm, koji vam omogućuje da napravite prilično izdržljiv i pouzdan okvir.

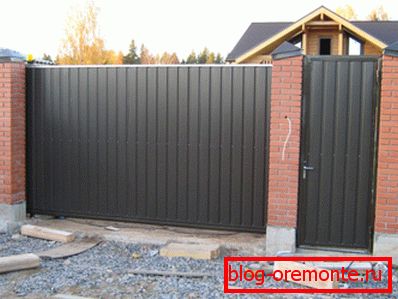

Tipični metalni profil za ograde

U međuvremenu, valja istaknuti činjenicu da postoji veliki broj varijacija ovog profila. U trgovinama građevinskim materijalima možete pronaći i posebne listove namijenjene za vrata i ograde. Odlikuju se posebnim tipom profiliranja i premaza protiv korozije.

Tu su i takve vrste ovog materijala na kojima se primjenjuju razne slike i fotografije. Istodobno, kvaliteta takvog uzorka tako je velika da praktički ne blijedi na suncu i dobro podnosi razne atmosferske utjecaje.

Popravite ovaj list na okvir s posebnim vijcima s zaštitom od uvijanja ili vijaka. Šeširi takvog materijala za pričvršćivanje obično se odabiru tako da odgovaraju bojama površine metalnog profila, a ponekad ih jednostavno oslikavaju.

Savjet! Najbolje je odabrati metalni profil s otisnutom fotografijom. Ne samo da će lijepo izgledati na vratima, već i pružiti dodatnu zaštitu. Istodobno, cijena takvog materijala nije mnogo skuplja od tipa metala za proizvodnju ograde.

Metalni profil s tiskanom fotografijom

zaključak

Nakon pregleda videozapisa u ovom članku možete sa sigurnošću sažeti da je proizvodnja kliznih vrata relativno jednostavna. Međutim, to zahtijeva strogo pridržavanje instalacijskih pravila i uputa za otvaranje elemenata. Također treba imati na umu da će obavljanje posla zahtijevati posebne vještine i alate za rad s metalom.
