Temelj vrata: solidna potpora za izgradnju kapitala

Temelj za vrata je samo taj element, kvaliteta proizvodnje, koja u mnogočemu određuje funkcioniranje cijelog sustava. A ako je dovoljno za ulazni dizajn standardne vrste da su bočni stupovi stabilni i ne deformirani, tada se pod automatskim sustavom otvaranja - uvući ili zakvačiti - morate položiti temelje s mnogo većom sigurnosnom granicom.

U ovom članku dat ću vam opće informacije o temeljima vrata, a također vam kažem kako se ulijevaju nosive konstrukcije za ljuljanje i klizne vrata. Iz vlastitog iskustva mogu reći da se ovaj tip zadatka može riješiti vlastitim rukama, ali moram raditi, naravno.

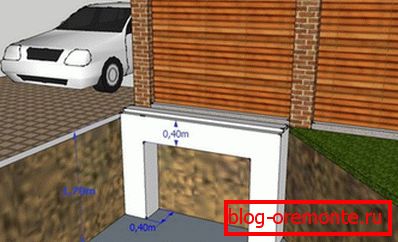

Pokretni dio vrata mora ostati na osnovu kapitala.

Funkcije temelja

Kapitalna baza za ulazna vrata mora biti što je moguće stabilnija.

Štoviše, njegov podzemni dio obavlja niz funkcija, glavnih među kojima bih nazvao:

1. Pričvršćivanje potpornih stupova ili njihovih aksijalnih dijelova u tlu (ako je dizalica podignuta od opeke oko metalne cijevi betonirane u zemlju).
2. Formiranje okvira okvira vrata.
3. Distribucija učitavanjadjelujući na potpornim stupovima pri otvaranju krila.
4. Ušteda naknadeuzrokovana kretanjem kliznih vrata kada je otvorena.
5. Osiguravanje očuvanja konfiguracije cjelokupne strukture, sprečavanje izobličenja itd.

Podzemni dio osigurava učinkovitu raspodjelu opterećenja, čime se čuva geometrija cjelokupne strukture

Jednostavno rečeno, za oba konvencionalna i automatska vrata, kvalitetna baza je od vitalnog značaja. Zato čak iu najjednostavnijim situacijama - kao što je slučaj s ljuljačkama - volim postaviti temelje s dobrom granicom sigurnosti.

Pod dizajnom ljuljačke

Priprema za instalaciju

Temelj za ljuljanje vrata karakterizira jednostavnost dizajna. Uglavnom, podzemni dio je temelj nosača - betonskih cijevi, drvenih šipki ili armiranobetonskih stupova, koji su betonirani u zemlju.

Izgradnja takvog temelja nije prekomplicirana, ali je naporan proces. Sam ga samostalno izvodio nekoliko puta, pa stoga mogu odgovoriti s punom odgovornošću: pomoćnik se definitivno neće miješati.

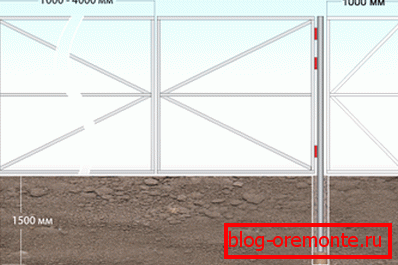

Dubina stupova je oko 1,5 do 2 m

Započinjemo s radom pri pripremi udubljenja u kojima ćemo ugraditi stupove:

1. Označavam na liniji cilja, označavajući instalacijske točke nosača. Vrlo je važno da ne izlaze izvan linije ograde, inače će se naši vratnici raseliti.
2. Označavanjem kopanja gnijezda za stupove. Dubina svakog gnijezda treba biti najmanje 1,5 m (na teškim temama - do 2 m), a širina mora biti najmanje 10 cm veća od širine stupa na većoj strani.

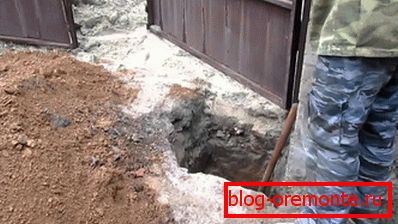

Ručke za stupove mogu se iskopati ručno

Savjet! Ako postoji mogućnost, ne bismo iskopali rupu, već ćemo je izvući pomoću posebnih alata. Dakle, to će biti skuplje (iznajmljivanje benzinske rupe oko 400 rubalja dnevno), ali puno brže.

1. Na dnu svakog gnijezda zaspavam najmanje 30-40 cm pješčane i šljunčane mješavine i pažljivo ga tamp.
2. Kako bi se osigurala maksimalna stabilnost teških nosača, moguće je izvesti primarno betoniranje, zaljev na vrhu od oko 10 cm cementnog M150 - M200 mortom.
3. Unutar I linija gnijezda s krovnim papir, koji će zaštititi podzemni dio temelja od vlage tla.

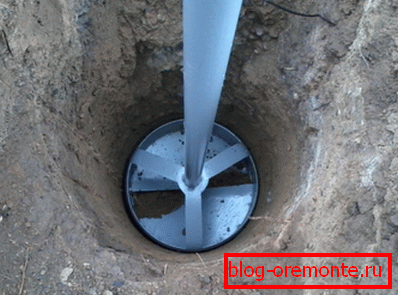

Kuhanje gnijezdo uz pomoć yamobure

1. Ako to osigurava konstrukcija vrata, onda oko perimetra svake jame donosim nisku oplatu da popunim podrumski dio. Za izradu oplate pomoću ploča s minimalnom debljinom od 20-25 mm.

Betoniranje i montaža nosača

U ovom poglavlju ću vam reći kako instalirati nosače u utičnice i kako ih pravilno popuniti rješenjem.

Optimalni algoritam je sljedeći:

1. Podrška postavljena u gnijezdo, na temelju podnožja ili zbijenog šljunka i izravnavanje.
2. Ako su šarke već zavarene na nosaču, ispravljam položaj dijela tako da šarke gledaju prema otvoru.

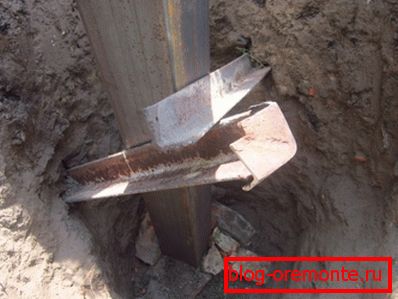

Moguće je dodatno ojačati stup podupiranjem, kao na ovoj fotografiji

1. Instaliramo spojnice užeta, pričvršćujući podršku u strogo vertikalnom položaju. Također je moguće dodatno popraviti stupove u jami uz pomoć kamenja ili komadića ojačanja - oni će dodatno ojačati bazu.
2. Pripremam žbuku na bazi cementa M300 s dodatkom pijeska i šljunka. Dovedem otopinu na konzistenciju debele kiselog vrhnja i ulijem je u gnijezda oko nosača, pokušavajući izbjeći stvaranje zračnih džepova.

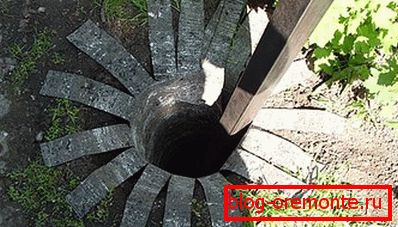

Gnijezdo s ruberoidnim umetkom, spremno za betoniranje

1. Nekoliko puta sam probušio sloj betona s šipkom za ojačavanje, oslobađajući uključeni zrak. Ako postoji mogućnost, rješenje se može liječiti dubokim vibratorom - tako da će biti još gušća.
2. Provjeravam jesu li podupirači pomaknuli tijekom procesa ulijevanja, dodatno ih pričvrstili s nosačima s ploča i ostavili beton da se osuši.
3. Struts i oplata mogu biti uklonjeni nakon 7-10 dana, a ja bih savjetovao polovima da izlažu teret ranije od 3 do 4 tjedna. Vrijeme polimerizacije betona je 28 dana, a tijekom tog perioda potrebno je osigurati da površina žbuke ne isušuje.

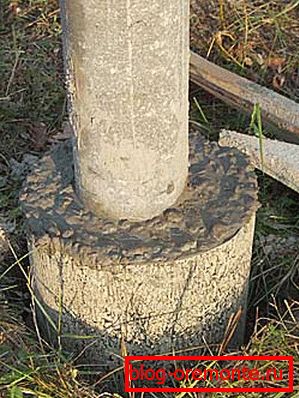

Nosač stupova u betonskom "staklu"

Ako je podnožje pod strukturom visine veće od 2 m s težinom krila od 200 kg ili više, potporni dijelovi mogu se dalje ojačati:

• stvoriti temelj na vijčanim gomilama, pričvrstiti nosače u tlo i zatim ih sipati betonom;
• ojačati metalne stupove s opekom (preko cijele visine ili samo na dnu);
• za spajanje podzemnih dijelova nosača s temeljnom trakom dubine do 50-60 cm - ovaj improvizirani estrih smanjuje rizik deformacije vrata do minimuma.

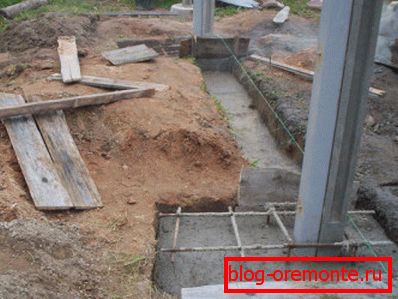

Tapered cross support

Ispod valjkaste konstrukcije

obilježavanje

Baza za klizna vrata je kanal, postavljen na betonske stupove koji su pod zemljom. Ovaj kanal je podrška za klizni dio, jer je vrlo važno da se sigurno pričvrsti na stabilnu bazu.

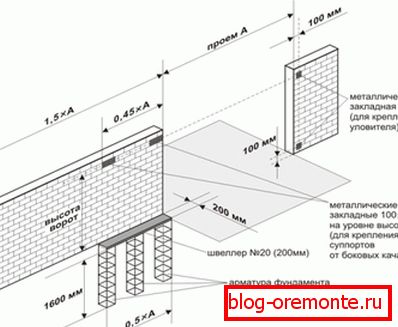

Crtanje temelja za klizna vrata, omogućujući izračunavanje dimenzija baze, počevši od širine otvora

Početak rada s izračunima dizajna:

1. Dubina ugrađivanja baze obično je 1,2 - 1,5 m. Obično radim unutar tih granica, koristeći manje temelje samo za vrlo lagane strukture s minimalnim opterećenjem.
2. Širina betonske trake određena je širinom kanala: ako se koristi 200 mm proizvod, baza može biti široka 400 mm. I pod dva kanala od 140 mm položio sam temelj širine 0,5 m.
3. Duljina temelja obično je 1/2 duljina kliznog dijela. Na taj način temelj za klizna vrata duljine 4 metra mora biti 2 m ili više.

200 mm kanala kao detalja potporne platforme

zemljani radovi

Na temelju izračuna, izgrađena je zaklada koja se usredotočuje na iskopavanje, pojačanje i betoniranje:

1. Za početak, gledam oko stranice s bočne strane iz koje će se postaviti klizna vrata. Ako je potrebno, razina zemlju i uklanjati drveće i grmlje, inače će im korijenski sustav brzo uništiti betonsku bazu.

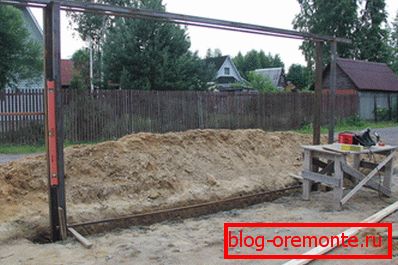

Krov ispod klizne baze

1. Dalje, s unutarnje strane ograde, kopam rov, dimenzije koje će odgovarati veličini temelja. Utor ispod podnožja može biti izrađen pravokutnim ili U-oblikovanim, s dvije utičnice sa strane.
2. Popunjavam dno rova ​​s ​​pijeskom, stvarajući jastuk do 15 cm debljine. Pješčana baza je pažljivo nabijena.

Polaganje baze

Temelj kliznih vrata dužine od 5 metara mora biti dovoljno masivan i podnijeti čvrsto opterećenje, tako da nema potrebe za pojačanjem i pravilnim betoniranjem.

Upute podrazumijevaju izvođenje rada prema sljedećoj shemi:

1. Iz šipke za ojačanje promjera 12-14 mm zavaravam ili vezati okvir, dimenzije koje će biti nešto manje od dimenzija rova.
2. Zavaravam gornje rubove armature na donji dio potporne kanale.
3. Spustio sam metalnu strukturu u rov, postavljajući ga na podlogu krutog keramičkog opeke. Pažljivo poravnam okvir, usredotočujući se na položaj kanala - to bi trebalo biti savršeno vodoravno i čvrsto pored potpornog stupca ograde.

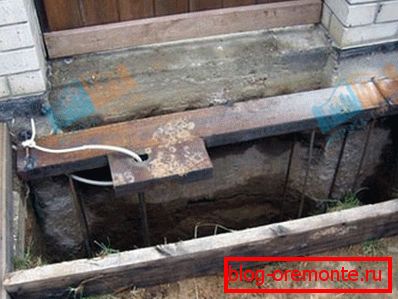

Kanal s priborom u rovu

1. Pripremam beton od 1 dijela cementa ne manji od M300, 3 dijela pijeska i 4 dijela zdrobljenog kamena. Razrjeđujem otopinu vodom do umjerene konzistencije i napunim jarak, pokušavajući je napuniti na takav način da nema kanala ispod kanala.

Važno je! Beton ne bi trebao probiti ugrađeni metal, jer to stavlja sklop kliznog mehanizma.

1. Napunjavanje se najbolje obavlja u slojevima: obično ispunjavam rov u dijelovima od 1/4, a zatim se zbijem bajunetom.

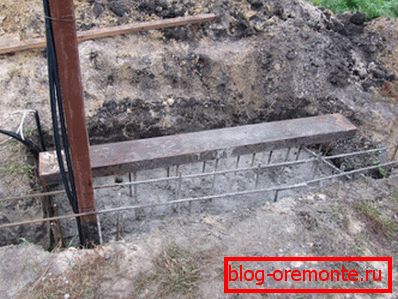

Beton se najbolje ulijeva u slojeve

Ugradnja vrata može se provesti u roku od 10 do 15 dana nakon zalivljanja: za razliku od konstrukcije ljuljačke, ovdje se opterećenja neće moći ozbiljno oštetiti temelje. No, valja imati na umu da je bolje koristiti bazu "u normalnom načinu rada" zbog potpunog otvrdnjavanja betona.

Kao iu slučaju vrata za zakretanje, ugradnja temelja može se izvesti pomoću vijčanih pilota ili postavljanjem podloge od kanala na armiranobetonskim stupovima, zakopanima u zemlju.

Međutim, te tehnike se rijetko koriste, budući da, za svu njihovu mukotrpnost, oni pružaju višak granica sigurnosti. Dakle, za obične klizne vrata, gore opisana tehnologija je dosta dovoljno.

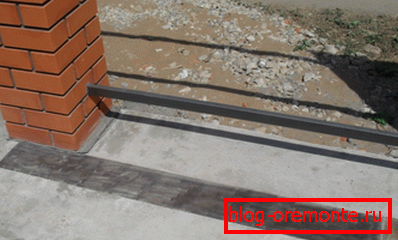

Ako pokušate postaviti razinu okvira, ispada savršeno glatko

zaključak

Temelj vrata mora biti izdržljiv i pouzdan, a vjerojatno nema drugog načina osim za kopanje u zemlju i pričvršćenje uz pomoć armiranog betona. Da, ovaj posao je naporan, ali ako gledate videozapis u ovom članku i ako imate teška pitanja koja ćete ih zapitati u komentarima, moći ćete izbjeći sve poteškoće, a rezultat će biti dostojan!
