Točan izračun stupova za ogradu - zalog strukturne snage

Ograda ne obavlja samo zaštitnu funkciju dvorišne čestice ili određenog teritorija, već je i oznaka objekta. Na prvi pogled, jednostavna konstrukcija zahtijeva u svojoj izgradnji detaljan i precizno pridržavanje određenih pravila.

Preliminarni proračun ograde izbjeći će buduće probleme povezane s nagibom, nagibom, padom i drugim problemima.

DIY ograde

Izgradnja ograde

Svaka ograda može se podijeliti na nekoliko strukturnih dijelova:

  • potporni okvir koji se sastoji od postolja koje zauzimaju cjelokupno opterećenje ograde;
  • obložni dio, koji se sastoji od valovitog, sidrenog ograda, metalne mreže i drugog materijala;
  • poprečni komadi (trupci), dajući strukturi dodatnu krutost i čvrstoću;
  • montažni materijal.

Očigledno, glavnu ulogu ima potporni dio ograde.

Za okvir najčešće korištenih stupova:

  • metal;
  • azbest-cement;
  • opeke;
  • drva.

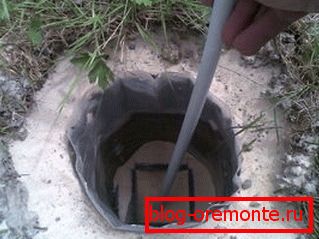

Fotografija određuje dubinu knjižne oznake

Izračun troškova ograde

Trošak izgradnje

Prilikom izrade ograde vlastitim rukama, vrlo je važno znati kako izračunati duljinu ograde u odnosu na cijenu linearnih i kvadratnih metara buduće ograde.

Prije donošenja odluke o izgradnji konstrukcije, potrebno je provesti točan obračun troškova ograde.

Izračunavanje

Za izračunavanje odgovaraju sljedećim uputama.

  1. Izračun počinje mjerenjem opsega objekta, koji mora biti zaštićen;
  2. Nakon toga, donosi se odluka o vrsti ležaja i ograđivanju dijela građevine;
  3. Zatim se određuje količina potrebnih građevinskih materijala, njihova cijena, trošak rada nužno se uzima u obzir i dodaje se;
  4. Da biste instalirali lijepu, praktičnu i čvrstu ogradu, potrebno je točno i pravilno izračunati količinu građevinskog materijala, uključujući i udaljenost kroz koju treba instalirati stupove za ogradu. Iz tih izračuna ovisi o pouzdanosti dizajna i financijskih troškova;
  5. Izračunajte cijenu po metru potrebne visine ograde;
  6. Ukupna duljina strukture se množi s troškom po linearnom metru i dobivaju se približni financijski troškovi potrebne strukture.

Izračunavanje ograde na mjeraču

Važno je znati kako izračunati mjerač brojila:

  1. Da bi se to postiglo, ukupna dužina strukture treba podijeliti korisnom širinom odabranog lista valovite ploče za ogradu. Kao rezultat toga, dobivamo potrebni broj listova;
  2. Rezultirajući broj listova množi se s potrebnom visinom ograde;
  3. Rezultat se množi s ukupnom širinom valovitog ploča i dobivamo potrebnu površinu materijala za ogradu;
  4. Množenjem vrijednosti površine po cijeni jednog lista, dobivamo trošak po metru;
  5. Obavezno uzmite u obzir troškove zaostajanja i podrške.

Izračun ograde - nužna okolnost

Izračun dubine nosača

Svaka ograda podložna je sili vlastite težine strukture koja je usmjerena isključivo uz os stupca i silu tlaka vjetra, koji se primjenjuje preko strukture. Stoga torzijski moment (savijanje) djeluje na nosač, koji ima maksimum na mjestu izlaza s tla.

Trenutak savijanja - glavni uzrok uništenja zatvorenih struktura. Nema smisla uzeti u obzir snagu vlastite težine prilikom izračuna stalaka jer je minimalna i nema značajan utjecaj na snagu baze.

Mnogi vlasnici također su zabrinuti pitanje koliko duboko pokopati stup za ogradu?

Važno je! Kako bi se utvrdilo dubina polaganja nosača u tlo, potrebno je uzeti u obzir izračunavanje opterećenja vjetra na ogradi.

  1. Prvo, potrebno je izračunati procijenjeno područje jedne veze (odjeljak) buduće ograde. Ako pretpostavimo da širina ograde (L) planira biti jednaka 2 metra, a visina (H) - 1,5 metara, tada područje (S) jednog odjeljka iznosi 3 m2. (S = 2,0 m * 1,5 m = 3 m2). Isto područje će pasti na svaki stup (1,5 metara u svakom odjeljku strukture desno i lijevo od potpore);
  2. Kako bi se dobila opterećenje vjetra na strukturi, potrebno je razmnožiti područje sekcije aerodinamičkim koeficijentom i vrijednosti brzine glave vjetra. Aerodinamički koeficijent (konstanta) za vertikalnu strukturu je 1.4. Prihvaćena vrijednost tlaka vjetra iznosi 40 kg po kvadratnom metru;
  3. U našem slučaju, doznajemo da se pol pojavljuje s vjetrovima od 168 kilograma (3 m² * 1,4 * 40 kg / m² = 168 kg).
  4. Izračunajte djelovanje zakretnog momenta na nosač. Da bi se to postiglo, opterećenje vjetrom množi se konstantnim faktorom (168 kg * 0.8 = 134 kg / m); Nakon određivanja zakretnog momenta dijeli se vrijednost koeficijenta momenta otpora - 225 (konstanta) (134 kg / m / 225 = 0,6 m);
  5. Izračuni pokazuju da je opterećenje vjetra u potpunosti kompenzirano, a ograda je potpuno neovisna o vjetru, potrebno je postaviti stupove na dubinu od najmanje 60 cm. Za povjerenje možete dodati 20 cm jer je sam tlo prilično labavo;

Planska shema

Savjet! Kako bi se postiglo sto posto pouzdanosti u stabilnosti ograde, bez obzira na vrstu tla, razinu podzemnih voda i materijal ograđenog dijela strukture, potrebno je kopanje okvira u zemlju pola visine ograde, plus još 10 centimetara).

  1. Ako tla, na mjestu montaže strukture, nabubri tijekom zamrzavanja, dubina montaže nosivih stupova također mora biti povećana na 1,5 m.
  2. U slučaju korištenja potpornja iz metalnih cijevi za unos, potrebno ih je uliti s tekućim cementnim mortom. Za zaštitu metalnih cijevi od korozije, oni su prekriveni crvenim olovom;

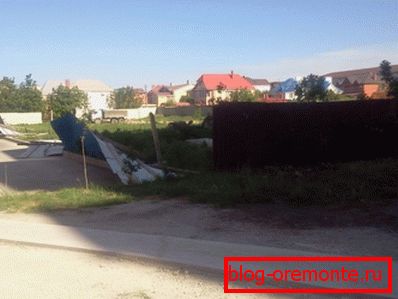

Zanemarivanje za izračune

Savjet! Kako bi produžili vijek trajanja drvenih stupova, njihov se podzemni dio mora obrađivati ​​s impregniranim premazom od kerozinsko-bitumenskog antiseptičkog materijala, grijanom s bitumenom ili posebnom impregnacijom i ranu s krovnim remenom.

  1. Dno jame prekriveno je pijeskom. Potpora je prekrivena ciglom bitkom (šljunka), prekrivena je zemljom na vrhu i pažljivo namještena. Za veću stabilnost, stupovi za ograde moraju biti betonirani.

Više detalja o značajkama ugradnje ograde možete naći na videu u ovom članku.

Instalacija stupova

Izračunajte broj nosača

Na primjer, planira se postaviti ogradu visine 1,6 metara, ukupne dužine 40 metara. Uloga baze izvodit će se potpornim postoljem, cementiranim u jamama, a dio koji ga okružuje bit će izrađen od obojenih profesionalnih listova.

Cijevi profila jedna su od najčešćih materijala za proizvodnju nosača i okvira jer je prikladno koristiti pravokutni presjek tijekom instalacije.

Poznavajući parametre valovite ploče, određujemo broj listova koji će biti potreban za ogradu.

Ako ukupna širina takvog lista je 1,18 m. (Radna širina - 1,14 m.), Zatim ukupna duljina ograde podijeljena radnom širinom ploče i dobivamo vrijednost - 40 m / 1,14 m = 35,08 kom. To znači da za izgradnju strukture duljine 40 metara potrebno je 35 profesionalnih listova.

Savjet! Dobivena vrijednost treba uvijek zaokružiti.

Da biste izračunali broj cijevi kao potporu, podijelite ukupnu duljinu predstojeće ograde dužinom jednog dijela (širine), obično 2,0 - 2,5 metra, i dodajte jednu (40 m / 2,5 = 16 + 1). Dakle, potrebno je 17 nosača za postavljanje ograde ukupne duljine 40 metara i širine od 2,5 metara.

Udaljenost između nosača

Odabrana udaljenost između stupova ograde ovisi o njihovom odjeljku. Što je veća struktura koju želite graditi, a što je veća udaljenost planirana između potpornog stupa, to je izdržljiviji i s većim poprečnim presjekom moraju biti cijevi.

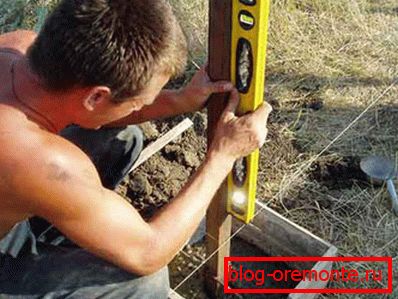

Ugradnja nosača ispod mrežaste mreže

Na primjer, za ograđivanje visine 2 metra i širinu dijela, također 2 metra, potrebno je koristiti okrugla cijev 76 x 4 mm ili kvadrat 60 x 4 mm ili više za nosač.

zaključak

Ako precizno i ​​točno izračunate ogradu, možete znatno uštedjeti građevinski materijal, kao i financijske resurse.

Pri izračunu ograde, svi pokazatelji su važni, uključujući i udaljenost između stupova ograde na kojima ovisi stabilnost i snaga čitave strukture.
