Valjci za klizna vrata i druge elemente njihovog dizajna

Koliko je teško napraviti klizna vrata? Koje prednosti pružaju u pozadini tradicionalnih vrata za swing? Kako se različiti setovi pribora međusobno razlikuju i koji bi elementi trebali uključivati? U mom članku ću pokušati odgovoriti na ta i neka druga pitanja.

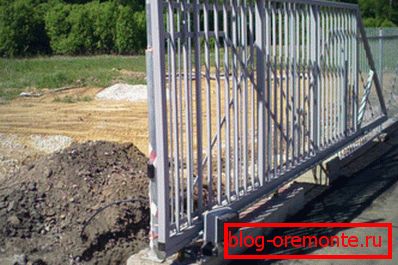

Ulaznice za vrata: ugradnja na armirano betonske temelje.

Može se udaljiti od ljuljačke

Glavna prednost kliznih vrata je da, kad se otvore, ne zauzimaju prostor u dvorištu i ne blokiraju cestu. Ova je značajka vrlo korisna u malom dvorištu okrenutoj uskoj ulici.

Кроме того: управление откатными воротами легко автоматизировать. automatizacija может, в частности, иметь дистанционное управление (в том числе по GSM и Wi-Fi).

Naravno, rješenje ima svoje padove:

  • Duljina izravnog dijela ograde koja se nalazi pored vrata mora biti barem jednaka duljini krila. Inače, cilj jednostavno neće imati nigdje za povratak;

U otvorenom položaju, prolaz kože obuhvaća 4-6 metara zida.

  • Masivni krak će biti prilično teško ručno se vratiti ako želite uštedjeti na električnom pogonu ili ako je električna energija odrezana kod kuće. Otvorite vrata za svaku težinu, čak i dijete;
  • Dizajn u cjelini ispasti će puno skuplji. Zavarene ljuljačke od 40x40, obložene čeličnom pločom, u proizvodnji "ključ u ruke" koštat će vam 15 do 25 tisuća rubalja. Električni pogon koji se može povući iznosi 100 tisuća ili više.

Napomena: čak i domaća klizna vrata (pod uvjetom da će sve radove od punjenja temelja do zavarivanja i ugradnje valjaka obavljati samostalno) zahtijevati trošak materijala i pribora od najmanje 45-50 tisuća.

veličina

Po mom mišljenju, optimalna veličina krila - visina od 2 metra širine od 4 do 6 metara. Dva metra visina će eliminirati manifestaciju neprikladne znatiželje od strane prolaznika; širina pojasa od 4 metra učinit će prilično sigurno voziti se u dvorište kamionom s pijeskom ili građevinskim materijalom. Povećanje širine pojasa na šest metara korisno je u slučajevima kada širina ulice čini potrebnim za ulazak u dvorište pod kutom.

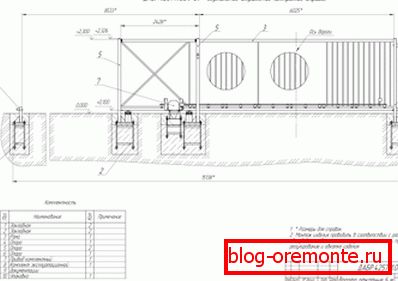

Nakon što odlučite o dimenzijama, jednostavno je izraditi vlastite crteže na vratima.

troškovi

Koja je cijena materijala i pribora za vrata koja sam navela?

Poravnanje je ovako:

  • Pribor postavljen - oko 15.000 rubalja;
  • Metal za okvir - 5000;
  • Zaklada (armatura, beton, pijesak) - 5000;
  • Automatizirani električni pogon - 15-30 tisuća, ovisno o proizvođaču i funkcionalnosti;
  • Elektrode, pogonske žice, boju i druge male stvari - od dvije do tri tisuće.

Nekoliko elemenata na popisu trebalo bi se više demontirati.

nalazi

Što uključuje tipičan set dodataka?

Evo popisa Came serije M serija talijanske proizvodnje:

element Količina, jedinice
Kolica za podupiranje (8 valjaka) 2
Završni valjak 1
Hvatač valjka 1
Vodilica, dužina 6 metara 1
Željeznica 2
Vodilica (2 valjka) 1

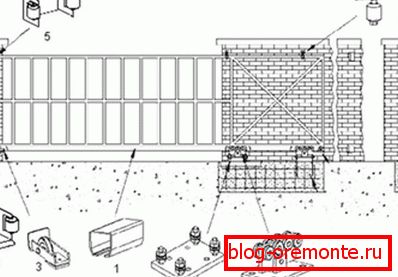

Shema kliznih vrata na valjcima s oznakama točaka ugradnje armature.

Postavite cijenu определяется:

  • Proizvođač, Iz očitih razloga, domaći su proizvodi mnogo jeftiniji od uvoznih proizvoda;
  • Nazivna opterećenja (to jest, jednostavno rečeno, težinu pojasa). Što je veća, stroži uvjeti nameću se snaga i izdržljivost elemenata, što izravno utječe na njegovu vrijednost.

Dat ću nekoliko primjera maloprodajnih cijena.

Marka Zemlja podrijetla Masa krila, kg Postavite cijenu
Came Italija 350 14250
Came Italija 700 26400
Came Italija 1700 71475
Alutech Bjelorusija 500 15450
Roltek Rusija 500 12750
Roltek Rusija 2000 43950

Внешний вид комплекта фурнитуры Roltek для нагрузки 500 кг.

automatizacija

Pored proizvođača, kompleti za automatizaciju variraju:

  • Maksimalna težina krila. Što je veća, to je veća snaga od električnog pogona;
  • Otvaranje i zatvaranje brzine. Obično se kreće od 0,15 do 0,35 m / s;
  • Kompletan set. Daljinski upravljači, fotoceli, svjetla upozorenja mogu se uključiti u osnovni paket ili kupiti zasebno.

Ovo je kratak izvadak iz cjenika ruskog predstavništva talijanske tvrtke Nice.

RB400KCE

  • Maksimalna masa krila - 400 kg;
  • Brzina je 0,35 m / s;
  • Kompletan set: pogon s ugrađenom kontrolnom jedinicom, ploča, foto-ćelije, alarmna lampa s antenom, prekidač dvorca;
  • Trošak: 28.440 rubalja.

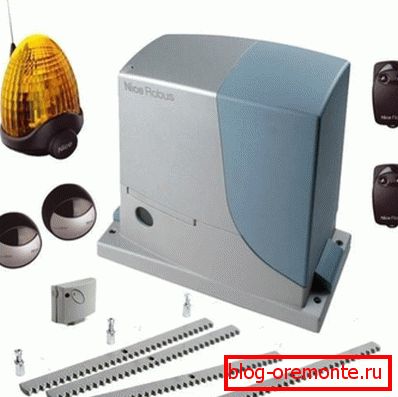

Električni Nice RB400KCE potpuno napunjen.

Znatiželjno: cijena istog skupa bez signalne žarulje i fotocelulama - 18.600 rubalja.

Pokreni 1800

  • Maksimalna masa leta - 1800 kg;
  • Brzina je 0,16 m / s;
  • Kompletan set: pogon s ugrađenom upravljačkom jedinicom;
  • Trošak: 41472 rubalja.

instalacija

Sada - nekoliko preporuka za izradu i ugradnju vrata.

Što napraviti okvir brežuljku?

Najbolje je koristiti profesionalnu cijev: ona će pružiti veću čvrstoću u odnosu na kut s istom ili manjom težinom. Minimalne dimenzije su 60x60 za okvir i 40x20 za braces koje pružaju strukturnu krutost.

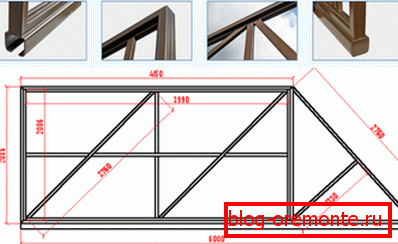

Crtanje okvira profilne cijevi.

Kako namjestiti vrata?

Velika težina krila uvelike povećava troškove armature i automatizacije. Prema tome, poželjni su lagani materijali. Preporučujem uporabu zidnog lima debljine 0,55 mm s visinom vala od najviše 20 mm.

Nekoliko nijansi:

  1. Bolje je koristiti zakovice za pričvršćenje kućišta umjesto vijaka. Ne otpuštaju se vjetrovima i ne daju hrđe kapljice, karakteristične za samorezne vijke s slomljenim premazom cinka;
  2. Pričvrstite na svaki val listova. Inače, vjetrovne udare će biti popraćene metalnim zveckanjem.

Učvršćivanje profesionalnog lista na okvir.

Što bi trebala biti udaljenost između valjaka na kojima se otvaraju vrata? U ovoj je tablici sadržana iscrpna uputa:

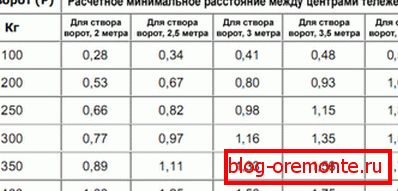

Udaljenost između kolica ovisno o veličini i težini krila.

Što bi trebalo biti veličina temelja?

U pravilu, njezina duljina se uzima jednaka polovici širine listova. Za vrata od 4 metra potrebno je temelj od 2 metra. Dubina temelja 200 mm premašuje dubinu zamrzavanja tla.

Što i kako napraviti temelj?

Okvir se kuha iz kanala od 120 do 200 mm i valovite armature promjera 12-14 mm. Okomite šipke imaju križne veze. Punjenje se izvodi s čvrstoćom betona M250.

Pažnja: ravnina kanala točno je poravnana na razini. Najmanji odstupanje od horizonta uzrokovat će zatvaranje ili otvaranje vrata s prekomjernom silom.

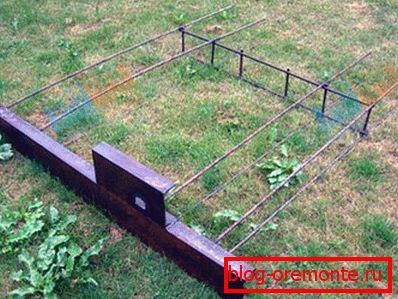

Okvir s jačanjem temelja. Boj je zavaren na mjesto za ugradnju pogona.

Kako instalirati valjke koji se mogu uvlačiti za vrata s vlastitim rukama, što im omogućuje prilagodbu visine?

Koristite montažu kolica na pločama za namještanje montaže. Ploča je oprana na traci kanala, a osnovica kolica je pričvršćena na klinove s maticama. Ova metoda pričvršćivanja omogućit će jednostavnu prilagodbu za pogreške u postavljanju i spuštanju tla.

Podešavanje ploče ispod kolica.

Lakše, čak i lakše

Je li moguće pojednostaviti izgradnju kliznih vrata i smanjiti troškove njihove izgradnje na minimum?

Naravno. Postavit ću ovdje nekoliko fotografija vrata koja ispravno funkcioniraju u kući pored mene.

Opći pogled na vrata. Okvir je zavaren od kuta od 50x50 mm i obložen pocinčanim čeličnim lima.

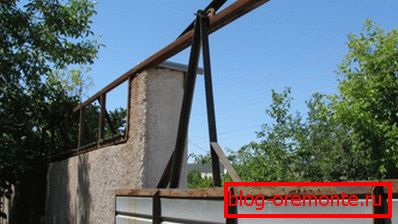

Vrata se ne oslanjaju na kolica, već se vješaju na traku kanala postavljenu iznad ograde, ojačana u sredini zavarenim ogradom.

Ova fotografija jasno pokazuje potporne i pričvrsne valjke. Valjak za pričvršćenje ima gumenu prevlaku koja značajno smanjuje razinu buke prilikom otvaranja i zatvaranja vrata.

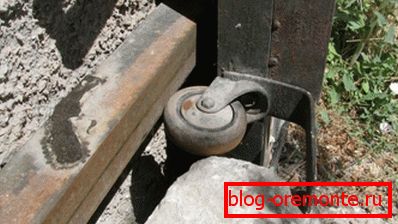

Donji noseći valjak drži krilo u okomitom položaju. Za odstupanje u suprotnom smjeru sprječava njegovu težinu.

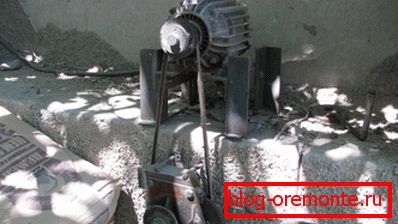

Električni pogon je jednofazni motor od 1,5 kW i pogon remena na koloturi koji namota čelični kabel.

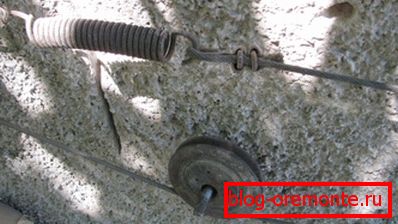

Jednostavan mehanizam za zatezanje kabela.

Daljinski upravljač. Jedan gumb zatvara vrata, a drugi se otvara.

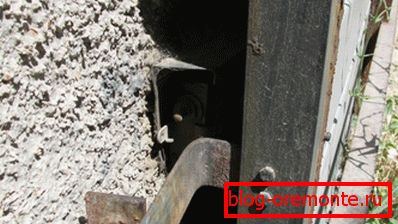

Granična sklopka otvara strujni krug kada je list potpuno zatvoren.

zaključak

Nadam se da će ovaj materijal pomoći uglednom čitatelju da stvori jeftin i funkcionalan dizajn. Kao i obično, možete se upoznati s dodatnim tematskim podacima pregledavanjem videozapisa u ovom članku. Cijenit ću vaše komentare i dopune. Sretno!
