Infracrveno podno grijanje

Zbog ujednačenog utjecaja grijanja i štednje na laminirani pod, infracrveno podno grijanje može se postaviti ispod laminata. Ova vrsta grijanja je nedavno postala vrlo uobičajena. Istodobno je zagrijavanje filma jedan od najboljih alata u kombinaciji s laminatom. U ovom članku ćemo razmotriti mogućnosti instalacije toplog poda pod laminatom. Ugodno ćete se iznenaditi činjenica da bi za svaku osobu napravio infracrveni toplinski izolirani pod.

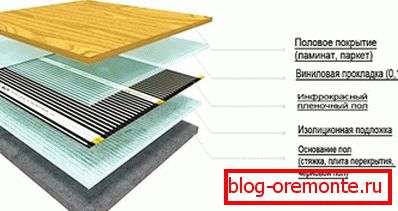

Značajke infracrvenog grijanja

Značajke infracrvenog grijanja

Laminat, postavljen na infracrveni pod, ravnomjerno se zagrijava ako svaka komponenta leži na svom mjestu. Dakle, cijeli sustav kondicioniranja grijanja uključuje sljedeće materijale:

  • IR film.
  • Učvršćivanje isječaka i izolacije za film.
  • Termostat.
  • Senzor temperature
  • Električno ožičenje.
  • Materijal koji reflektira toplinu.

Prije nego počnete graditi grijani pod, trebali biste odrediti debljinu filma i područje grijanja.

Odabrali smo snagu

Stol za napajanje infracrvenim filmom

Prva stvar koju trebate odlučiti o tome koje područje ćete postaviti grijanje film. Dakle, možete odrediti potrebnu snagu grijaćeg elementa. Ako područje grijane sobe zauzima oko 20 m2, film može imati snagu 220 W / m2, Prema tome, ako se područje povećava, snaga grijaćeg filma također bi trebala biti veća.

Obratite pažnju! Postavljanje infracrvenog podova ispod stacionarnih komada namještaja nije preporučljivo.

Što se tiče ožičenja za spajanje filmskih tepiha, njihov presjek bi trebao biti u području od 1,5-2,5 mm. Povežite se bolje s kupnjom bakrene žice.

Ugradnja filma ispod laminata

Ugradnja filma ispod laminata

Postupak instaliranja infracrvenog podnog grijanja nemaju komplicirane upute. Slijedi nekoliko koraka za redom, nakon čega možete sve učiniti sami.

  1. Na samom početku, morate razinu i očistiti površinu podloge. Ako postoje jake nepravilnosti, možete uliti tanki estrih na 3 mm.
  2. Nadalje, ugradnja termostata. Da biste to učinili, na odabranom mjestu od poda na zidu napraviti shtrob. Također možete napraviti vrata za žicu za napajanje podu na struju. Važno je obaviti sva ova djela na samom početku, tako da je prašno djelo završeno.
  3. U ovoj fazi polaganje izolacijskog sloja. Da biste to učinili, možete kupiti izolacijsku debljinu debljine do 5 mm. Film mora biti povezan s posebnom vrpcom kako bi se smanjila vjerojatnost gubitka topline.
  4. Sada je vrijeme za instalaciju infracrvenog poda. Njegova instalacija se provodi na zid gdje je instaliran termostat. Iz zida, film bi trebao biti na udaljenosti od 10-20 cm. Ako je kamin u sobi, onda bi udaljenost trebala biti do 1 m.

Obratite pažnju! Ako je u procesu polaganja filma potrebno napraviti rez, tada se to može učiniti na posebno označenom mjestu, između tamnih dijelova. Instalacija samog filma izvodi se od kraja do kraja, koja je fiksirana trakom.

Polaganje žica

Стелить инфракрасную пленку необходимо медными нагревателями вниз. Когда пленка уложена, важно произвести изоляцию концов. Это необходимо, так как разрезы на меди могут повредиться. Изоляцию выбираем на основе битума. Медные участки обклеиваются битумной изоляцией с двух сторон. Места с незаизолированными отрезками оснащаются специальными металлическими зажимами. Выполняя установку зажима, одна его сторона должна всовываться между медной полосой и пленкой. spojnicaать снизу и сверху контакт нельзя, ведь так можно испортить пленку. spojnica фиксируется пассатижами.

  • Nadalje, žice su spojene na stezaljke. Da ne biste zbunili, kupite žice od dvije boje. Dakle, na desnoj strani i na lijevoj strani stezaljke bit će drugačiji ciljevi. Kada je žica učvršćena u stezaljku, priključak treba izolirati s bitumenskom izolacijom, a traka bi trebala biti zalijepljena na vrhu.
  • Za zaštitu žice - od filma do termostata - od tlaka pokrivača, postavlja se izravno u toplinski izolacijski sloj. Da biste to učinili, izrežite rupu u izolaciji i gurajte žicu kroz nju, koja bi također trebala biti pričvršćena trakom na svim mjestima (između filma i termostata).
  •  Sada je vrijeme za instalaciju senzora. Smještena je pod filmom u području drugog odjeljka. Senzor s žicom mora biti položen u valovitu cijev. Stoga je ispod njega izrezana rupa u izolacijskom sloju.
  • Ako žica senzora ima zavoj, okret mora biti glatki. To će spriječiti njegovu štetu, kao i pojednostaviti postupak za njegovu zamjenu u budućnosti.
  • Na kraju, ostaje provjeriti sustav za izvedbu. Provjerite je li svaki odjeljak filma topao. Prije uključivanja grijanja provjerite izolaciju svakog zgloba.
  • Na slojeni infracrveni film nanosi se sloj zvučne izolacije, koji će igrati ulogu izolacijskog sloja vlage.

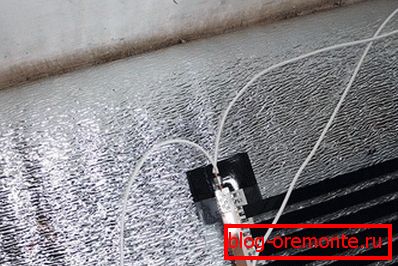

Filmska veza

Nakon toga možete nastaviti polaganje laminata. Ovaj rad je važan za pažljivo obavljanje kako ne biste oštetili elemente grijanja. Prednost ove tehnologije je da možete organizirati tople podove bez izlijevanja estriha. To je posebno učinkovito kada je visina stropa ograničena.

Dakle, iz gore navedenog vidljivo je da instalacija infracrvenog grijanja ne zahtijeva posebna znanja. Važno je slijediti sve savjete i preporuke navedene u ovom članku, kao i proizvođač filma. Stoga, prije nego što napravite infracrveni toplinski pod ispod laminata, proučite sve relevantne materijale. Zanima nas Vaše iskustvo, pogotovo ako ste već organizirali takvo grijanje u vašem stanu.

video

Iz priloženog videa možete saznati više o svojstvima instalacije infracrvenog grijanja pod laminatom:

foto

Slijedi nekoliko fotografija s kojih ćete saznati o zamršenosti rada s IR filmom:

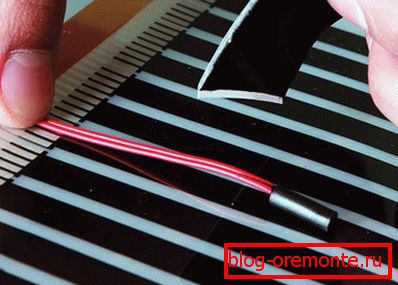

Senzor temperature

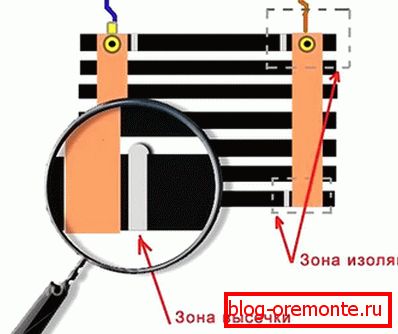

Zvona spajanja infracrvenog poda

Infracrveni supstrat

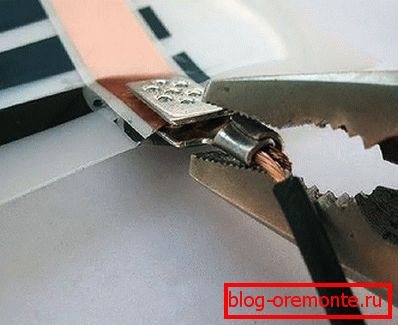

Povezivanje žice

spojnica

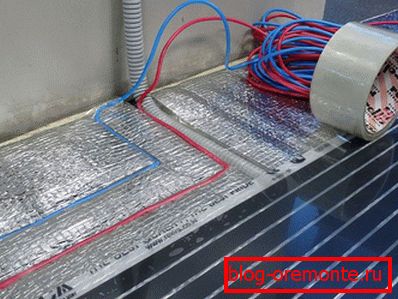

Ožičenje za infracrveni pod

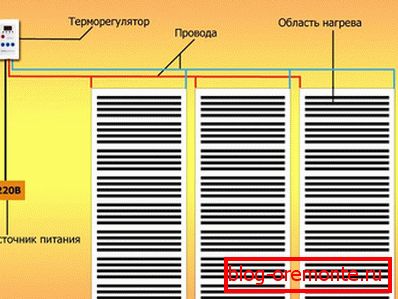

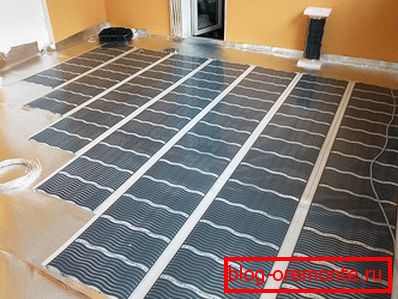

Distribucija infracrvenog filma

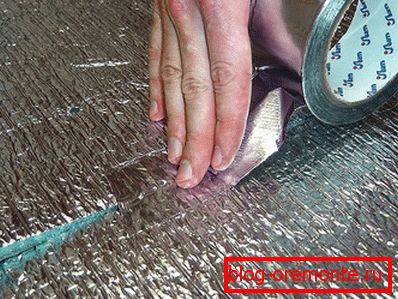

Toplinska izolacija
