Kako postaviti toplom vodom

Organizacija toplih podova je moderno rješenje koje pruža udobnost i coziness u stambenim prostorima. Za stabilnu funkcionalnost važno je znati o zamršenosti instalacijskog rada. Stoga, prije postavljanja tople vode mora biti upoznat s postojećim savjetima i preporukama. U ovom ćemo članku razmotriti niz koraka za obavljanje ovog posla bez uključivanja stručnjaka.

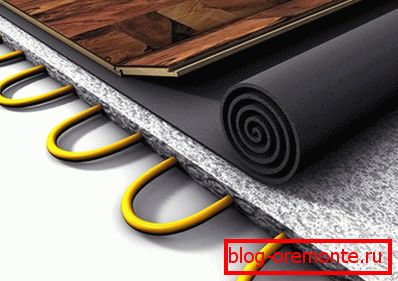

Značajke grijanja vode

Značajke vode

Ova shema grijanja ima svoje ograničenje. Na primjer, nije preporučljivo instalirati ga u zgradu stanova. Pogotovo ako imate centralizirani sustav grijanja. Spajanje podnog grijanja na centralni sustav grijanja može dovesti do neravnoteže, zbog čega će vaši susjedi imati jedno podizanje, baterije će biti hladne. Osim toga, takvi topli podovi ovise o središnjem sustavu, i radit će samo u sezoni grijanja.

Obratite pažnju! Ako se u vašem stanu obavlja pojedinačno grijanje ili se u novoizgrađenoj zgradi nalazi zasebna grana za postavljanje grijane podnice, neće biti neravnoteža.

Što se tiče seoskih kuća, preporuča se i proizvodnja grijane podnice. Da biste to učinili, možete koristiti nekoliko načina instalacije:

  • Beton.
  • Plank.
  • Drveni.

Smatramo prednostima svake tehnike. No, bez obzira na način instalacije, cijeli je rad podijeljen u 4 faze:

  1. Izrada projekta.
  2. Priprema.
  3. Instalacija sustava.
  4. Postavljanje podova.

Štoviše, bez obzira na metodu koju odaberete, može se postaviti podno grijanje. Za to vam je potrebna želja, a rezultat će doći.

Kompetentni dizajn - ključ uspjeha

dizajn

U prvoj fazi, sve treba pažljivo razmotriti. Čak i ako imate iskustva u obavljanju tog posla, stvaranje projekta važan je dio pripremnog rada..

Obratite pažnju! Projekt podnog toplinskog podova je neophodan za određivanje količine potrebnog materijala, gubitaka topline i odabira odgovarajućeg uzorka cijevi.

Također biste trebali razmotriti:

  • visina i oblik grijane prostorije;
  • grijana površina;
  • značajke cijevi i drugih materijala;
  • koja temperatura želite u dnevnoj sobi.

Danas kako bi projekt izoliranog poda neće stvoriti posebne poteškoće. Možete koristiti uslugu - online kalkulator ili posebne računalne programe. Ali čak i njihova upotreba zahtijeva poznavanje osnovnih podataka: materijal iz kojeg se gradi kuća, debljina zidova, vrsta završnog podnog obloga, površina grijanja i tako dalje. Rezultati će pomoći da se vidi prosječna potrošnja materijala.

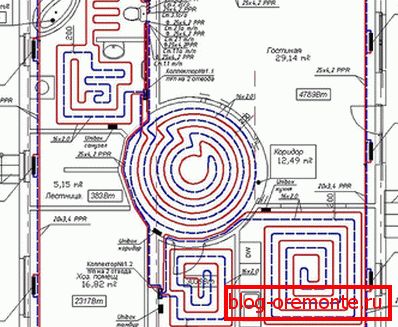

Projekt toplog poda vode

Ako nemate pristup tim programima, projektni dijagram se može izvršiti na list papira. Da biste to učinili, u odgovarajućem mjerilu, prenesite oblik prostorije na komad papira. Odredite mjesto kolektora. Zagrijano područje podijeljeno je u odvojene krugove. Svaki krug, u prosjeku, ne smije biti veći od 100 m. Važno je utvrditi gdje će se postaviti ekspanzijski spojevi.

Posebnu pozornost treba posvetiti deformacijama i sedimentnim šavovima. Ekspanzijski spoj je neophodan za kompenziranje kompresije / ekspanzije estriha, što se događa u vrijeme promjene temperature. Prema EN zahtjevima, potrebno je širenje zgloba ako je površina popunjavanja estriha veća od 40 m2 (prema CM 41-102-98 više od 30 m2). Prolazna cijev kroz šav mora nužno biti "obučena" u valovitom omotaču, duljina koja može doseći do 1 m.

Obratite pažnju! Kroz širenje zglob može samo proći cjevovoda s protok ili povratak. Petlja petlje bi trebala biti na bočnoj strani.

Što se tiče sedimentnog zgloba, mora biti između različitih prostorija. U pravilu je postavljen na ulazu ili između spajanja različitih podova, na primjer između pločica i laminata. Sedimentni zglob napravljen je metodom brijanja u cementnom estrihu na 1/3 njezine debljine. Ovaj rad može se obaviti brusilicom. Rezultirajući šav mora biti ispunjen elastičnim punilom.

Uzorak proširenja

U fazi projektiranja trebate odlučiti o ravnomjernom materijalu. Činjenica je da svaki od njih ima svoj indeks toplinske vodljivosti. Na primjer, toplinska vodljivost pločica i drva značajno se razlikuje. Stoga će odabrana snaga grijane podove ispod pločice i drveta biti drugačija. Zahvaljujući takvim kalkulacijama, možete postići željenu temperaturu u dnevnoj sobi.

Obratite pažnju! Većina stručnjaka savjetuje da ne stavljaju toplom podu ispod namještaja. To je zbog činjenice da se stablo može razbiti pod utjecajem visoke temperature. Također se ne preporučuje postavljanje grijanja za sanitarne uređaje. Stoga, prilikom izrade projekta treba unaprijed razmotriti njihovu lokaciju.

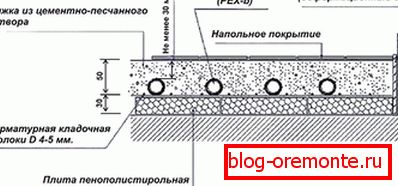

Postavljanje betonskih cijevi

Postavljanje betonskih cijevi

Ova metoda uključuje niz pripremnih radova. Prije svega, površina poda izravnana je. Dopuštena visinska razlika ne smije biti veća od 5 mm. Ako je brojka veća, tada je potreban dodatni nacrt estriha. Toplinsko-izolacijski sloj se stavlja na vrh pričvrsne cijevi kako bi se spriječio gubitak topline (debljina izolacije nije manja od 3 cm, a gustoća - 35 kg / m3).

Obratite pažnju! Debljina izolacije ovisi o toplinskom opterećenju. Što je veća ta brojka, to je veća njezina debljina.

Zatim, oko perimetra prostorije prema zidu, pričvrstite traku za zatvaranje koja će nadoknaditi širenje estriha. Ona mora potpuno pokriti sloj estriha i toplinske izolacije. Nakon toga, na cijelom podu poda trebate staviti reflektirajući film koji će usmjeriti toplinsku energiju. Sljedeći korak bit će ugradnja maksetke i polaganja krugova grijanja. Načini oblikovanja:

  • zmija;
  • puž;
  • kombinirana metoda.

Postavljanje cijevi u sloj betona

Ako su svi ovi koraci završeni, možete nastaviti s pripremom estriha. Za njegovo stvaranje trebat će cement M300. U betonu treba dodati slomiti kamen, pijesak i plastifikator. Udio potrošnje može biti kako slijedi: 1 kg cementa, 2 kg pijeska, 3,5 kg smrvljenog kamena. Plastifikator se dodaje prema uputama proizvođača.

Zahtjevi za estrih na toplom podu:

  • Debljina estriha iznad cijevi nije manja od 30 mm. Ukupni sloj nije veći od 100 mm.
  • Punjenje estriha provodi se nakon provjere sustava.
  • Ako je soba prevelika, estrih treba podijeliti u nekoliko dijelova (dopušteno je ako je udaljenost od zida veća od 8 m).
  • Sasu treba sušiti u prirodnim uvjetima, bez grijanja.

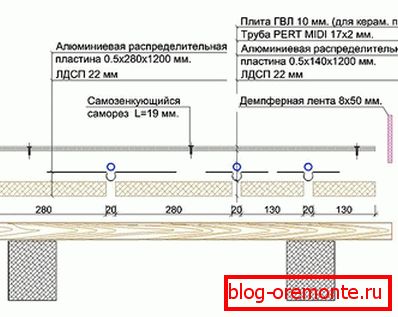

Montaža na drveni pod

Montaža na drveni pod

Ako nema mogućnosti popunjavanja estriha, možete koristiti drugu tehnologiju za proizvodnju tople vode - drveni način. Da bi se to postiglo, polistiren ili mineralna vuna za toplinsku izolaciju smještena je između zaostajanja. U podnim pločama napravljena su udubljenja.

Često u takvim situacijama nema potrebe za zagrijavanjem (to je u skladu s diskrecijom). Zatim morate postaviti podlogu i reflektor. U tu svrhu preporučljivo je koristiti posebne aluminijske ploče. Ravnomjerno će distribuirati toplinsku energiju na cijeloj površini poda. Nakon postavljanja cijevi na vrh, preporuča se polaganje brtve od gipsa, a zatim možete odmah postaviti laminat, parket, linoleum, itd.

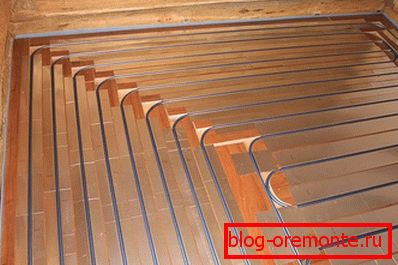

Polaganje cjevovoda na drvenu podlogu

Ova kategorija rack također vrijedi za ovu kategoriju. Umjesto gotovih ploča koriste se posebne letvice. Moraju se postaviti tako da su između njih žljebovi za aluminijske ploče. U drvenim kućama u pravilu se koristi drveni način postavljanja tople vode.

Nalazite se na sustavu

Podno grijanje na podu

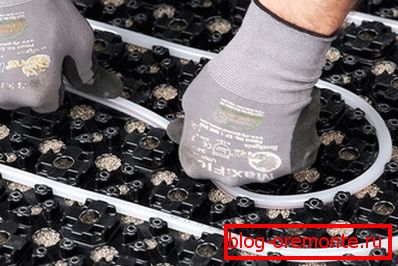

Ako vaša kuća / stan ima niske stropove, tada će polistirenski sustav biti idealno rješenje. Sastoji se od ploča koje su međusobno povezane utorima. U tom slučaju, ugradnja poda za toplu vodu izvodi se prema sljedećoj tehnologiji:

  • Na podlogu se postavlja toplinska izolacija.
  • Na cijelom podu polože polistirenske ploče.
  • Plate za raspodjelu topline montirane su na vrh.
  • Cijevi su nježno umetnute u utore za slijetanje.
  • Ako nakon provjere ispravno funkcionira, možete ispuniti kravata i položiti završni pokrov.

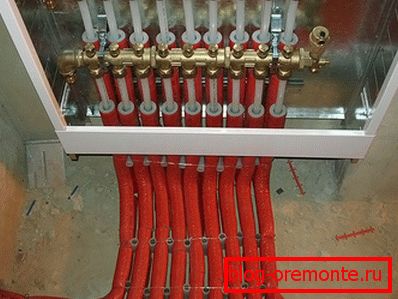

Ugradnja glavnih komponenti

Ugradnja glavnih komponenti

Pored postavljanja cijevi za grijanje, važno je pravilno instalirati glavne dijelove, koji uključuju jedinicu za miješanje i kolektor. Kabinet kolektora je instaliran na određenom mjestu u projektu. To je instaliran kolektor. Iz nje se rashladno sredstvo ravnomjerno distribuira u svaki ured. Dvije dovodne / povratne cijevi se isporučuju kolektoru. Također je opremljena dodatna jedinica za miješanje koja održava potrebnu temperaturu rashladnog sredstva. Osigurava stalnu prisilnu cirkulaciju vode kroz sustav podnog grijanja.

Sheme polaganja cijevi i ispitivanje sustava

Grijanje grijanja

Najčešći izgled cijevi su spiralni i zmija. Ako odaberete metodu postavljanja zmija, cjevovod je prvenstveno usmjeren prema vanjskom zidu. U blizini su veliki gubitci topline. Iz zida, kontura je ravnomjerno raspoređena u središte prostorije. Razmak cijevi može varirati od 15 do 25 cm. Ako je potrebno povećati kapacitet grijane podove, korak se smanjuje i obrnuto. Dakle, u blizini vanjskog zida preporuča se smanjiti korak polaganja na 15 cm.

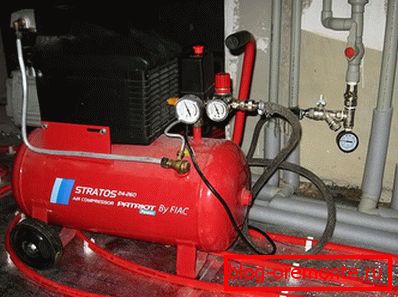

Što se tiče ispitivanja sustava, to mora biti učinjeno nakon što je cijev potpuno instalirana i spojena na kolektor. To podrazumijeva hidrauličke testove koji testiraju sustav za čvrstoću i nepropusnost. Ispitivanje tlaka vrši se pod tlakom od 3-4 bara. Za ispitivanje tlaka, možete koristiti kompresor zraka ili hidraulički tisak. Ako su u postupku provjere nepravilnosti otkrivene, trebalo bi ih ukloniti i tek nakon toga treba uliti keksa.

Dakle, iz ovog članka saznali smo o značajkama uređaja i postavljanju tople vode. Razmatrane su različite tehnike koje se mogu koristiti. Koju tehnologiju odabrati, svatko odluči za sebe, jer su svi slučajevi individualni.

video

Saznajte s videozapisa o složenosti postavljanja toplog poda vode:
