Kako sami pripremiti podnu vodu

Nedavno, tijekom izgradnje raznih objekata, velika je pozornost posvećena tehnologijama uštede energije. To je uglavnom zbog povećanja cijena goriva i visokih troškova za grijanje. Međutim, samo izolacija prostora neće dopustiti postizanje željenog učinka i stvaranje optimalne mikroklime. Stoga su za nekoliko godina razvijene nove tehnologije koje omogućuju dobivanje i održavanje jednolike distribucije topline u zgradama.

Jedan od njih je i sustav toplih podova koji, kada se zagrijavaju, istovremeno zagrijavaju sobu. To znači da se stvara određeni temperaturni gradijent koji omogućuje da se soba osjeća ugodno. Ova tehnologija je nova za domaće tržište, dok se na inozemnom tržištu već dugo odvijao samo od najboljih strana.

U ovom ćemo članku objasniti kako napraviti vodeni grijani pod vlastitim rukama u privatnoj kući i također pokazati upute za instalaciju video zapisa.

prednosti

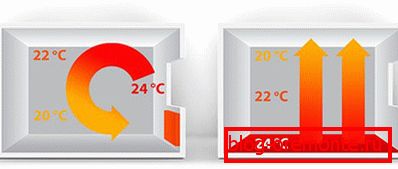

Prednosti toplih podova

Glavna prednost toplih podova je ujednačeno zagrijavanje cijele grijane sobe. Maksimalna temperatura je na dnu, a hladniji zrak je na vrhu. Zbog kretanja zračnih masa, očituje se učinak zagrijavanja. Što je bolja izolacija prostorije, to je niži temperaturni gradijent i može biti do 3-4? S.

Nijedan od grijalica ne može postići ovaj rezultat, jer zagrijava zrak blizu površine grijanja radijatora i ne dolazi do učinkovite cirkulacije. Naime, nacrti mogu slobodno hodati po podu čak i kada se baterija zagrije do +100? C, a suprotni prostor općenito može ostati hladan. Kao rezultat toga, ispostavilo se da je odašiljač topline mala, i potrebno je puno energije da zagrije sobu, dok je zona udobnosti mala. U prostorijama gdje su grijani podovi ugrađeni takvi problemi su odsutni.

Takvi podovi mogu se postaviti čak iu sobama s visokim stupnjem opasnosti od požara, bilo kakvim vrstama podnih obloga i podnih materijala. Sustav može biti potpuno autonoman ili povezan s centraliziranim sustavom grijanja. Njegova snaga je dovoljna da potpuno napusti pomoćne grijalice. Štednja u usporedbi s drugim sustavima grijanja može doseći 30%. Postupak ugradnje neće zahtijevati značajna financijska ulaganja, a instalirana oprema će moći dugo služiti. Potpuni popis prednosti i nedostataka sustava podnog grijanja može se vidjeti na videu.

Značajke instalacije

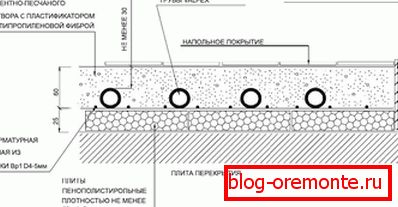

Na shemi, podno grijanje vodom za hlađenje

Prilikom ugradnje vodenih grijaćih podova treba napomenuti da je to složen i složen zadatak koji pokriva mnoštvo tehničkih čimbenika na kojima ovisi učinkovitost čitavog sustava. Prije svega, potrebno je osigurati da grijana soba ima visoku kvalitetu toplinske izolacije, jer inače, svaki sustav grijanja bit će skuplji za rad i neće se nositi s grijanjem. Sljedeći korak će biti pregledati sobu kako bi se utvrdila mogućnost instalacije podnog grijanja i stvaranje izgleda veze i položaja glavnih čvorova. Ako govorimo o postavljanju podova s ​​rashladnom tekućinom u stanu, tada morate zapamtiti:

  1. Postoji neka vjerojatnost poplave donjih etaža, tako da uređaj s toplom vodom mora biti potpuno zatvoren i dizajniran za radni tlak koji stvara cirkulacijska crpka.
  2. Električna mreža mora biti konstruirana za velika opterećenja;
  3. Zbog polaganja cijevi, izgubit će se prostorni prostor.

Obratite pažnju! Spajanje na centralni sustav grijanja je nezakonito.

Također treba imati na umu da zagrijavanje soba u podrumu ili raznih tehničkih prostorija nema smisla ako nije apsolutno neophodno, jer će doći do značajnog gubitka topline. Da bi se povećala učinkovitost grijanja, samo one s visokom toplinskom vodljivošću treba koristiti kao podne obloge, a donji dio cijevi treba biti izoliran.

Tako će sva toplina ući u sobu. Osim toga, pozornost mora biti posvećena svim spojevima kako bi se spriječilo curenje. Cijevi na putu iz kotla za grijanje moraju biti pažljivo izolirane. Sakupljači na ulazu i izlazu mogu se sakriti u posebnom ormaru ili montirati na zid, ako to dopušta njegova debljina, ali treba im osigurati nesmetani pristup.

Kako odabrati cijev

Umrežene polipropilenske cijevi

Trenutno postoji veliki izbor cijevi s različitim svojstvima i uvjetima njihova rada. Stoga je prilično teško napraviti jednoznačan izbor u korist određenog materijala i određene veličine. Potrebno ih je odabrati među cijevima koji su dizajnirani za grijanje, jer su u stanju izdržati visoke temperature i ne izgubiti svojstva, kao i imati visoki prijenos topline.

Idealno bi bilo bakrene cijevi koje nisu podložne koroziji, mogu izdržati visoki mehanički stres i tlak vode bez gubljenja nepropusnosti. Imaju mali koeficijent ekspanzije, a njihov vijek trajanja je od 50 godina. Međutim, samonastavljanje može uzrokovati poteškoće pri lemljenju ili zavarivanju. S druge strane, trošak takvog sustava je izuzetno visok u usporedbi s drugim analogama.

Sljedeće vrste cijevi - metal i plastika. Oni su znatno lošiji u toplinskoj provodljivosti od bakrenih, ali oni su također znatno jeftiniji u troškovima. Oni također nisu podložni koroziji i imaju dug životni vijek. Međutim, ne preporučuje se spajanje pomoću steznih spojnica, budući da imaju tendenciju protjecanja uz lagano povećanje tlaka u sustavu. Takve se cijevi poželjno zavaruju pomoću posebnog grijalice. Plastične cijevi su manje izdržljive i otporne na temperaturu u odnosu na metalnu plastiku pa se ne preporučuju za ugradnju u skrivene vodene podaje. Prednosti armiranog plastičnog cijevi su također manje tanki zidovi, mali koeficijent ekspanzije i jednostavnost ugradnje. No, kada ih instalirate kao toplom podu, bolje je napraviti što manje veza što je više moguće.

Treći tip cijevi je čelik. Oni imaju visoku čvrstoću i nisku toplinsku vodljivost. Njihov glavni nedostatak je visoka razina toplinske ekspanzije, koja je za neke vrste podova neprihvatljiva i može dovesti do njihova pogoršanja. Osim toga, oni su znatno osjetljivi na oksidaciju, a vijek trajanja je mnogo manji od svih ostalih vrsta cijevi. Stoga se praktički ne koriste za tople podove.

Obratite pažnju! Promjer prikladnih cijevi odabire se uzimajući u obzir toplinske proračune sustava: potrebna temperatura u sobi, ravnomjerno zagrijavanje cijelog poda, energetska učinkovitost. Veći promjer će omogućiti brzo zagrijavanje, ali istodobno će se povećati troškovi kotla za grijanje i cirkulacijske crpke, a razina poda će biti podignuta na odgovarajuću visinu. Na toj osnovi odaberite cijevi promjera 16 mm do 20 mm.

Mogućnosti oblikovanja

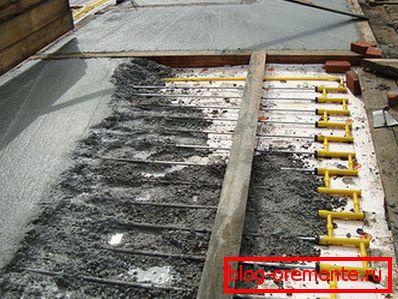

Izlijevanje betona

Glavne vrste instalacije toplih podova su kako slijedi:

  1. Pod betonskim estrijem. Opcija koja je vrlo pogodna za samostalni dizajn, jer je sav materijal koji se koristi je jeftin i ne zahtijeva korištenje složenih tehnologija za instalaciju. Možete koristiti gotovo bilo koji način polaganja cijevi: zmije, spirale, ljuske itd. Cirkulacijski sustav se postavlja na vodonepropusne i izolacijske slojeve, na čijem se mjestu postavlja metalna rešetka. Nakon polaganja cijevi, poda se izlijeva betonom ili posebnim mortom, a zatim se podovi estriraju. Kao rezultat, površina dobiva potrebnu čvrstoću i ravnomjerno zagrijavanje cijele površine. Međutim, u slučaju curenja, bit će to teška zadaća eliminirati.
  2. Na drvenom podu. Polaganje se može provesti modularno i stalak. Modularni - je gotov sustav kanala s već instaliranim izolacijskim slojevima na osnovi iverice. Rack je zasebno polaganje ploča i cijevi za vođenje topline između ploča iverice od posebnog oblika. Razmaci između njih su ojačani aluminijskim trakama, u koje su položene cijevi.
  3. Na posebnoj osnovi otporne na vlagu od ekspandiranog polistirena. U ovom sustavu, gotove ploče s utorima izrezanim u njih koriste se za ugradnju metalnih toplotnih štitova i na vrh cijevi. To je najčešći jer omogućuje instaliranje podnog grijanja u prisutnosti malih nepravilnosti i značajnih ograničenja u visini prostorije.

Budući da voda, kada cirkulira kroz cijev, gubi dio toplinske energije, s povećanjem udaljenosti od izvora topline (kotla), temperatura grijanja se smanjuje. Stoga, kako bi se izbjegao gradijent podnog grijanja, postoje dvije metode za polaganje cijevi:

  1. Spiralni spojni dijagram. Ovom metodom grijaće i povratne cijevi međusobno su međusobno paralelni i zbog toga mogu nadoknaditi grijanje i hlađenje na takav način da se razlika neće primjetiti. Izgradnjom se dobiva dvostruka spirala. Ova vrsta grijanja naširoko koristi u sobama s velikim prostorom.
  2. Paralelna metoda. Zmijske cijevi su položene paralelne jedna s drugom. To znači da je temperatura grijanja veća na početku cijevi nego na kraju. Stoga, više grijani dio je instaliran u blizini izvora hladnoće, tj. Ulaznih vrata ili prozora. Takav sustav obično se instalira u male i srednje prostore.

Skupština

Plan podnog grijanja

od grijanja vode, potrebno je napraviti detaljan plan spajanja sustava, kao i izračunavanje broja potrebnih građevinskih materijala Također, površinu treba izravnati tako da nema izobličenja, kako bi se uklonili razni nedostaci i oštećenja. Ako namjeravate instalirati autonomni kotao, njegovo je mjesto trebalo biti što bliže grijanoj prostoriji kako bi se smanjio gubitak topline i jednostavnost održavanja. Kutija za kolektore ugrađena je izravno u prostoriju i smještena je u zid ili je skrivena iza različitih elemenata dekor. Prikladno je staviti kolektor i kotao u podrum, koji će spasiti ne samo životni prostor, nego i trošak dorade.

U prvoj fazi postavlja se kabinet kolektora. Da biste to učinili, otprilike u središtu prostorije, udubina u zidu je izvađena prema potrebnim dimenzijama, a zatim je ugrađena. Prvi koji mu donese cijev s toplom vodom, a zatim povratna cijev. Na ulazu i izlazu stavite obvezni ventil koji vam omogućuje da isključite dovod vode i izvršite popravke ili održavanje sustava.

Isto tako, ne bi bilo neophodno instalirati tlakove koji bi odmah mogli signalizirati začepljenje cijevi i povećanje pritiska u nuždi. Iza ventila i mjerača, kolektor se postavlja na potrebni broj ulaza i izlaza, svaki upravljački ventili. Ako ima više dodirnih točaka nego što je potrebno, na njih se stavljaju utikači. Na izlaznom razvodniku potrebno je postaviti slavinu za ispuštanje vode i automatsko zatvaranje zraka koji može spriječiti emitiranje sustava. Pri planiranju korištenja centralnog ili samostalnog kotla potrebno je instalirati odgovarajuće grane na ulazu i izlazu.

Postavljanje cijevi za grijanje treba provoditi na ravnim i čistim podovima s instaliranom hidro i toplinskom izolacijom. Širina trake s širinom od 15 cm primjenjuje se duž perimetra prostorije duž zidova, što će spriječiti urušavanje estriha tijekom toplinskog širenja. Nakon toga, ovisno o materijalu podova i odabranoj vrsti instalacije, postavljaju se cijevi. Za pouzdanost cijevi je fiksirana žicom, posebnim plastičnim štiftovima ili stezaljkama. Međutim, neophodno je čvrsto zategnuti, ali ostavite mali razmak, koji je dizajniran da uzme u obzir toplinsku ekspanziju cijevi. Pri postavljanju potrebno je poštivati ​​sljedeće dopuštene udaljenosti:

  • Mora postojati udaljenost od zida od 7 cm, tako da se zračena toplina koristi učinkovitije.
  • Udaljenost između cijevi je oko 30 cm, osim mjesta s povećanom upijanjem topline (prozori i vrata).
  • Maksimalna duljina cijevi ne smije biti veća od 60 m, jer će se u protivnom naštetiti neujednačeno zagrijavanje prostorije.

Topli podovi vode postižu maksimalnu učinkovitost pri korištenju ne samo jednog kanala za cirkulaciju, nego što je više moguće za stvaranje cirkulacijskih krugova. Svaki od krugova s ​​jednim krajem pričvršćen na usisni razvodnik, a drugi na izlazu.

Nakon instalacije svih cijevi, ispitivanja se vrše pod pritiskom iznad operativne norme po 1 atm. To će omogućiti otkrivanje loše kvalitete spojeva i propuštanja, kao i određivanje stupnja zagrijavanja prostorije. Ako je postignuto potrebna tehnička svojstva sustava, tada izradite vanjski pod. Ovisno o primijenjenim načinima polaganja i osnovnom materijalu, izrađuju kravate, polaganje laminatom ili drugi podni pokrov.

Topli pod na djelu

Prilično je teško napraviti topli kat, jer je potrebno izvršiti proračune potrebne snage grijanja, izraditi plan za postavljanje komunalnih poduzeća i pravilno izvršiti sve instalacijske radove. Rezultirajući sustav grijanja će moći racionalno koristiti toplinsku energiju i ravnomjerno ga rasporediti u cijelom prostoru prostorije.

video

Ovaj video pokazuje instalaciju podno grijane podnice:
