Kako toplim vodenim podlogama radi

Već 15 godina, podovi toplih voda uspješno su korišteni kao glavni i dodatni izvor topline u stambenim prostorijama. Nije tajna da je za pravilno funkcioniranje ovog sustava, prilikom montaže, važno slijediti slijed instalacije, a za to morate razumjeti kako toplinski vodovi rade. U tom slučaju, čak i ako odlučite zagrijati podove vlastitim rukama, moći ćete stvoriti učinkovit sustav grijanja koji će biti izvrstan alat za borbu protiv hladnoće. U ovom članku ćemo pogledati glavne čvorove tople vode, i na temelju čega oni rade.

Načelo podnog grijanja

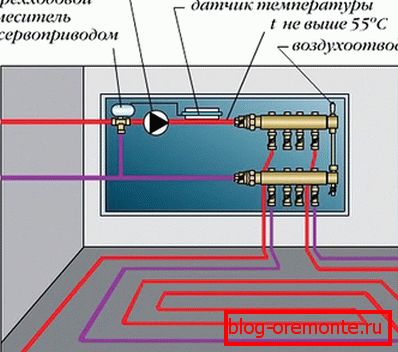

Ožičenje podnog grijanja

Rad s toplom vodom sastoji se u pumpanju rashladne tekućine kroz unaprijed postavljene cijevi. Nosač topline se u pravilu kreće pod utjecajem cirkulacijske crpke. Grijanje rashladnog sredstva provodi se u kotlu, što može biti plin, električno ili alternativno gorivo. Kontura je položena u pod, koja se sastoji od opskrbe i povratka. Kolektora je postavljen između kruga grijanja i kotla, pri čemu je rashladno sredstvo ravnomjerno raspodijeljeno na nekoliko krugova. Također kolektor služi za kontrolu i regulaciju temperature. Kada temperatura padne ispod predodređene temperature, termostatski ventili se otvaraju i vruća voda ulazi u sustav. Kada se postigne zadana temperatura u sustavu i u prostoriji, ovi ventili isključuju protok rashladnog sredstva, odnosno crpka se isključuje. Radi lakšeg upravljanja, cijeli sustav podnog grijanja radi u automatskom načinu rada.

Obratite pažnju! Raspored toplih podnih kolektora je glavna i najbolja opcija. Međutim, postoje i druge metode koje nisu manje učinkovite i u nekim su slučajevima jedino ispravno rješenje za organiziranje podnog grijanja.

Grijani podni kolektor

Zahvaljujući kolektoru možete podesiti ugodnu temperaturu za pod. Stoga, rashladna tekućina iz kotlovnice, koja ulazi u kolektor, može imati oko 90 ° C. Kolektor ima toplinsku glavu s uronjenom sondom koja vam omogućuje podešavanje temperature. Tako se postigne željena temperatura poda, koja doseže oko 50 ° C. Ako je potrebno, ohlađena rashladna tekućina se miješa s toplom u traženom omjeru, koju regulira sondiranje uranjanja. Dakle, potrebno je jednostavno postaviti željenu temperaturu, a sustav će ga automatski prilagoditi.

Obratite pažnju! Osim toga, kolektor je opremljen mjeračima protoka. Pokazuju temperaturu u svakom krugu. Na primjer, jedan krug može biti usmjeren od sakupljača do kupaonice i spavaće sobe. Ako želite, možete podesiti potrebnu temperaturu za određenu sobu.

Za reguliranje tlaka u sustavu koristi se zaobilazna crta. Zahvaljujući njoj, tijekom nesreće, voda će se automatski ispustiti, što stabilizira pritisak u sustavu.

Grijani pod u kombinaciji s radijatorima

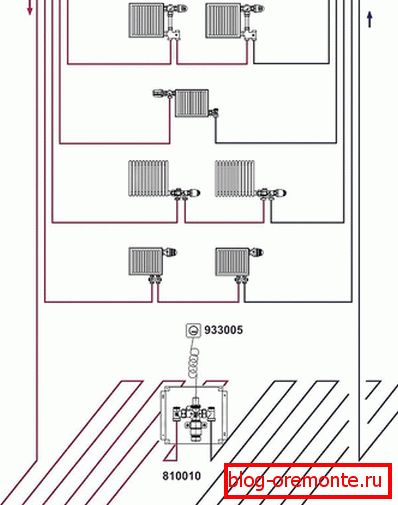

Kombinirani krug grijanja

U nekim slučajevima, raspored grijane podove moguće je samo u kombinaciji s radijatorskim sustavom. Dakle, glavno grijanje će biti instaliran radijatori, au nekim dijelovima sobe će biti grijani pod. Da bi to postigli, postoji nekoliko mogućnosti. Primjerice, na ulazu / izlazu kotla instaliran je T-konektor. Jedna utičnica je dizajnirana za podno grijanje, a druga za radijator.

Obratite pažnju! Podno grijanje se lako može integrirati u postojeći sustav radijatora. To je moguće zahvaljujući bežičnom termostatu koji ubrzava i olakšava ugradnju i spajanje vodenog poda.

Razgovarali smo s vama o osnovnim shemama podnog grijanja. Ako razumijete kako ovaj sustav funkcionira, nećete imati puno poteškoća u instalaciji sami. Ako imate iskustva u obavljanju takvog posla, svakako ostavite povratne informacije. Ako imate bilo kakvih pitanja, obratite se našim stručnjacima.

video

S navedenog videa možete saznati više o načelu rada toplog poda:

sheme

Preporučujemo da se upoznate s raznim dijagramima i uređajima za priključivanje toplom vodom:

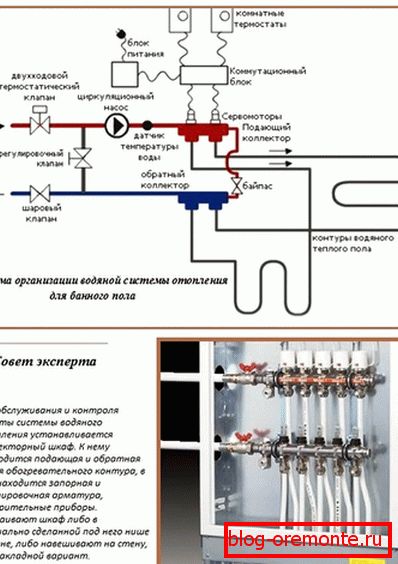

Shema i uređaj toplinski izoliranog poda

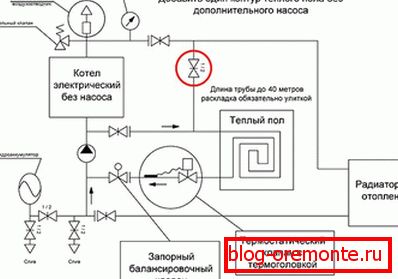

Priključak kruga dodatnog kruga

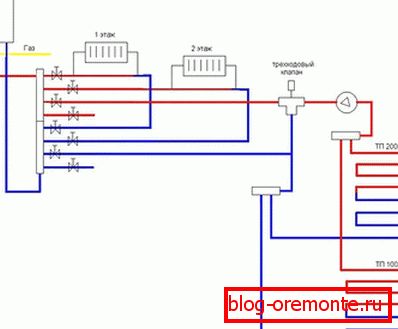

Dijagram radijatora i podnog grijanja

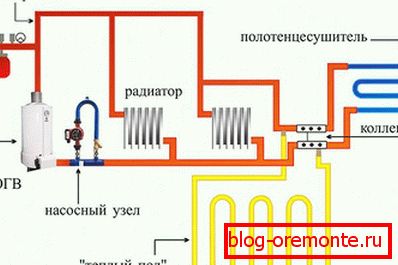

Grijani pod u kombinaciji s radijatorima

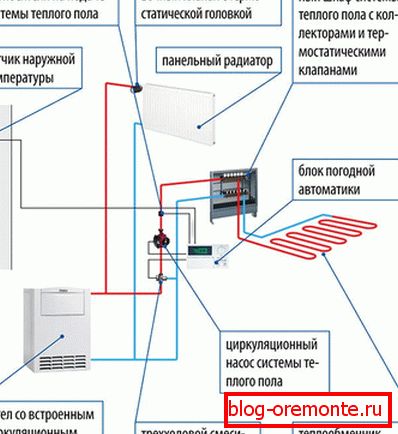

Priključni dijagram kombiniranog toplog poda
