Priključak električnog podnog grijanja

U potrazi za udobnošću, uređenje poda s toplim električnim grijanjem izvrsno je rješenje. Ako ugradnja električnog podnog grijanja ne bi trebala uzrokovati nikakve posebne poteškoće, situacija se razlikuje od veze. Važno je razumjeti načelo spajanja električnog podnog grijanja. U ovom ćemo članku razmotriti korisne savjete i preporuke koje će vam pomoći da sve radite vlastitim rukama.

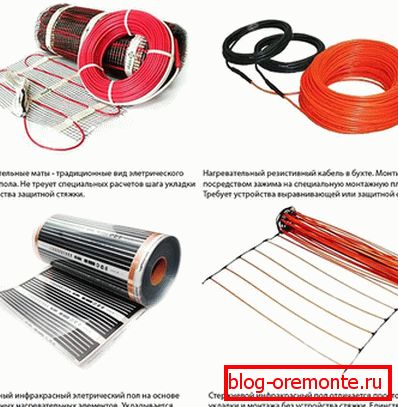

Vrste električnih podova

 Što su električni podovi

Instalacija i postupak spajanja podnog grijanja ovise o vrsti sustava. Sljedeći grijaći elementi mogu se koristiti kao podno grijanje:

  • Šipke za ugljen.
  • Grijanje film. To je dvije vrste: bimetalna i ugljik.
  • Toplina.
  • Samoregulirajući kabel.
  • Grijanje dvosmjernog ili jednosmjernog kabela.

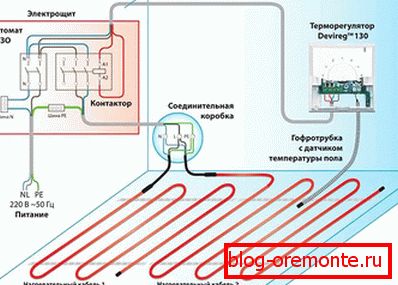

Električni podni priključak

Svaka od ovih opcija ima svoju shemu povezivanja. Neke od njih navode proizvođač. Na primjer, pri kupnji filma ili prostirki na pakiranju označava se standardna shema priključenja na električnu energiju. Stoga posebne poteškoće u ovom slučaju ne bi trebale nastati.

Obratite pažnju! Kako bi izbjegli probleme nakon spajanja, važno je slijediti osnovna pravila i preporuke za ugradnju električnih elemenata za grijanje. Na primjer, podnožje kabela mora biti položeno uz odgovarajuću visinu.

Postoji jedan uređaj montiran bez obzira na vrstu grijaćeg elementa - to je termostat. Stoga, za početak, razmotrit ćemo kako se pravilno priključiti na toplom električnom podu.

Priključak termostata

Priključak termostata

Najprije morate odlučiti gdje će se instalirati termostat. Ovaj uređaj omogućuje podešavanje temperature i održavanje na željenoj razini. Također preko termostata je spojen na cijeli krug grijanja na struju. Stoga, ako odaberete odgovarajući model termostata, možete ga početi instalirati.

Obratite pažnju! Ako termostat ima ugrađeni senzor temperature zraka, tada je montiran na visinu od 1,5 m od poda. Ovo mjesto bi trebalo biti zaštićeno od izravnih udaraca zraka sunca i skica. Inače će dati pogrešne naredbe.

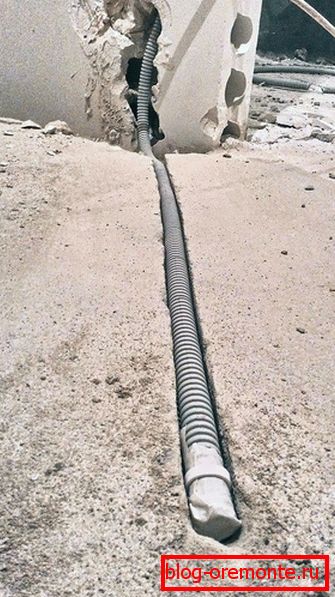

Instalacija temperature senzora

Prije spajanja potrebno je odlučiti kako će se taj proces provesti: izravno preko centralne centrale (trajno) ili preko utičnice. Gotovo svaki model termostata ima sklop koji se izvlači na kućište. Ako se pridržavate, postupak povezivanja je pojednostavljen. Nakon instalacije termostata, na nju se nanosi faza, tlo i nula. Da bi žice bile nevidljive ljudskom oku, probijte utore u zidu. Stavite dvije plastične cijevi u njih. Jedan će biti kabel za napajanje iz toplog poda, a druga žica za temperaturni senzor, koja se nalazi ispod poda u blizini kruga grijanja. Zatim možete nastaviti izravno na priključak grijane podove. Razmotrite značajke ovog postupka za kabelske, podne i grijane prostirke.

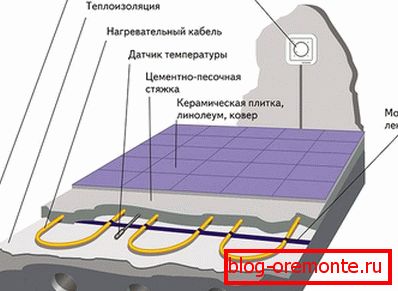

Spojimo kabelski pod

Spojimo kabelski pod

Za montažu kabelskog poda, važno je napraviti ravnu kravatu. Potrebno je pričvrstiti prigušnu traku duž zida. Na podu postavite izolaciju. U kutiju morate istegnuti žicu za napajanje prije postavljanja kabela na pod. Kao rezultat takvih akcija, sprežnik mora biti na betonskoj podlozi.

Obratite pažnju! Ako se prostorija zagrijava ispod poda, kabel se može postaviti izravno na podlogu bez toplinske izolacije.

Nadalje, povezivanje i ugradnja provodi se prema ovoj shemi:

  • Na nosač poda, učvrstite traku za pričvršćivanje kako biste učvrstili kabel. Dostupni elementi za pričvršćivanje omogućuju ravnomjerno raspodjelu kabela na cijelom prostoru prostorije.
  • Nakon toga možete nastaviti s ugradnjom temperaturnog senzora. Stavlja se u valovitu cijev, postavljenu u stroboskop.
  • Žica senzora spojena je na termostat. Senzor se nalazi u blizini kruga grijanja.

Obratite pažnju! Tijekom montaže kabelskog poda, nije moguće sjecište kabelske linije.

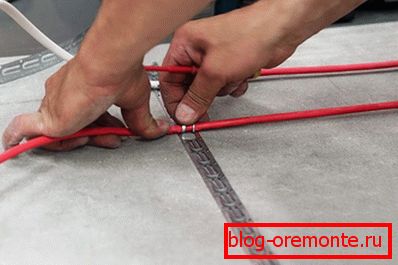

Traka za ugradnju kabela

Nakon instalacije, ostaje jednostavno provjeriti je li sustav u kvaru. Da biste to učinili, možete koristiti tester i provjeriti indikator otpora na putovnici. Time se dovršava instalacija i spajanje kabelskog poda. Ostaje pripremiti cementni pijesak i sipati malu estrihu. Elementi grijanja se mogu uključiti nakon potpunog stvrdnjavanja estriha.

Obratite pažnju! Ako nemate iskustva u radu s električnom energijom, onda je veza cijelog sustava na ožičenje bolja povjeriti profesionalni električar.

Toplina. Правила подключения

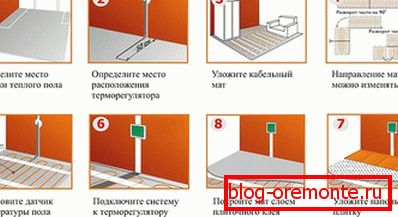

Povezivanje toplinskih podnih obloga

Ako su toplinski tepisi odabrani kao grijaći element, načelo spajanja gotovo potpuno odgovara ugradnji kabelskog poda. Smatramo samo razlikama veze. Na toplinskoj podlozi kabel ima poseban razmak kabela, jer je pričvršćen na poseban film otporan na toplinu. Dakle, trebate samo odlučiti o tome koje područje želite zagrijati i koliko energije treba imati električni tepih.

Obratite pažnju! Za instalaciju senzora morat ćete napraviti strobe u podu. To je zbog činjenice da će ukupna debljina cijele strukture doseći do 15 mm.

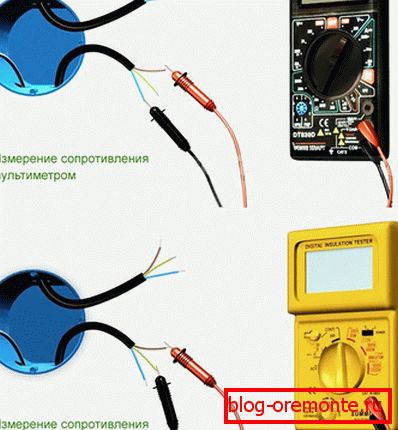

Mjerenje otpora

Postoje slučajevi kada dostupni kabel u kompletu nije dovoljan za povezivanje s termostatom. Kako biti u ovom slučaju? Moguće je izrezati dio žice s tepiha i instalirati spojku u spojnicu. Grijaća prostirka na principu rada vrlo je slična kabelskom grijanju. Što se tiče instalacijskog postupka, toplinski tepisi su puno lakše i brže postavljeni. Ako soba ima ograničenje visine stropa, tada će ovaj dizajn biti izvrsno rješenje, jer sustav vam omogućuje da ne sipati estrih, a ne da postavite izolaciju.

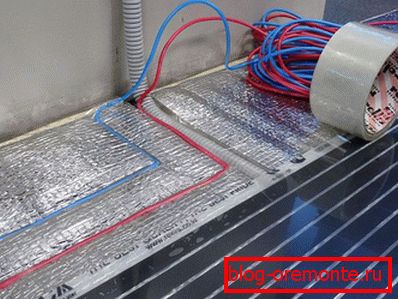

Ugradnja filma pod

Ugradnja filma pod

Grijanje film je u najvećoj potražnji. Nakon što je shvatio značajke njegove strukture, moći ćete povezati filtar s vlastitim rukama. Grijaći elementi sustava su bimetalni i ugljični. Na rubu filma su bakreni vodiči, preko kojih je veza s mrežom. Prilikom ugradnje folijskog poda potrebno je nanijeti film folije koji će odražavati infracrveno zračenje, usmjeravajući ga u grijanu sobu, inače se veza sustava ne razlikuje od instalacije toplinskih podnih obloga.

Što se tiče instalacije temperaturnog senzora, može se instalirati slično u plastičnu cijev i poslati na estrih ili ostaviti na površini filma.

Obratite pažnju! Za razliku od toplinskih prostirki, film se može potpuno rezati, ali samo uz navedene linije, koji se nalaze u intervalima do 30 cm.

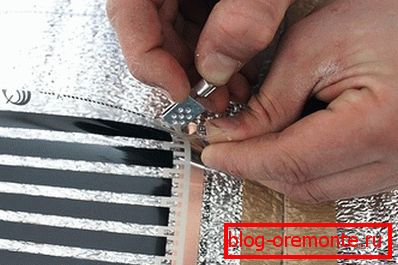

Infracrveni podni priključak

Izolacija vodljive trake izvodi se samo s jedne strane, a druga ostaje otvorena. To je zbog činjenice da će na tim mjestima kabel za napajanje biti povezan. Instalacija samih ploča provodi se paralelno. Između listova spojene su posebne žice. Cijeli sustav također radi kroz termostat montiran na zidu.

To su sve glavne značajke povezivanja električnog podnog grijanja. Sada znate kako spojiti grijani električni pod. Ako se bojite raditi sa strujom, bolje je nazvati kvalificirane stručnjake. Ako ste sve ove radove učinili svojim rukama, tada će nam vaše iskustvo biti zanimljivo. Podijelite ga ostavljajući komentare na kraju članka.

video

S navedenog videozapisa možete saznati više o procesu postavljanja toplinskih podnih obloga i njihove veze:
