Ugradnja klima uređaja s kasetama

Hladnoća ne samo da omogućuje očuvanje svježine proizvoda, već i udobnost u sobi u vrućem vremenu. Prije toga, kako bi se ohladili koriste se plugovi. Danas možemo koristiti više suvremenih sustava. Za uredsku i maloprodajnu instalaciju klima uređaja s kasetama bit će relevantna.

Načelo rada i značajke

Uređaj za uređaj

Kazeta klima uređaj je klasičan predstavnik split sustava. To znači da se, kao uobičajena verzija, sastoji od dva bloka. Kondenzator i kompresor nalaze se u vanjskom dijelu, a isparivač i sustav odvodnje u unutarnjem dijelu. Kada je uključen način grijanja, funkcionalnost jedinica je obrnuta. Ali on ima svoje neporecive prednosti:

  • Lokacija. Unutarnji modul ovog tipa klima uređaja nalazi se u lažnom stropu. To omogućuje sakrivanje prostranog dizajna i savršeno je uklopljeno u unutrašnjost.
  • Jedinstvene veličine. Dimenzije su dizajnirane na takav način da u većini slučajeva, Armstrong strop ne bi trebao biti dovršen.
  • Skriveni freon sustav. Sve cijevi, uključujući drenažu, skrivene su pod lažnim stropom. Ne trebaju vršiti štapove, a zatim ih zatvoriti žbukom i kistom.
  • Minimalna emisija buke. Ovdje se koristi ventilator s posebnim oblikom koji ne stvara turbulenciju, što uzrokuje buku i proizvodi učinkovitije unos zraka.
  • Maksimalno područje pokrivanja. Razumnije je proizvesti hlađenje, počevši od stropa. Tamo se akumulira toplinski zrak. Ako smanjite njegovu temperaturu, ona će se spustiti i svladati sve što je u sobi.
  • Udoban protok zraka. Zahvaljujući zakretnim daskama, možete podesiti raspodjelu protoka zraka kako ne bi izravno padao na ljude koji su prisutni u sobi.
  • Mogućnost sušenja zraka omogućuje primjenu na mokrom i skladištu.
  • U nekim je modelima dostupan svježi zrak s ulice.
  • Fleksibilna prilagodba. Daljinski upravljač.

Opće smjernice za instalaciju

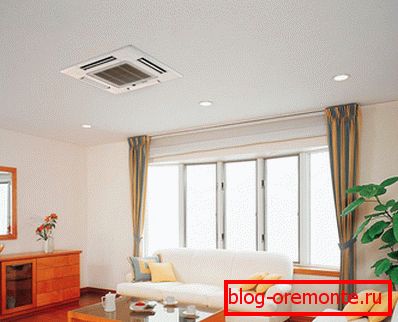

U sobama s visokim stropovima

Da bi uređaj mogao služiti maksimalno razdoblje, potrebno je odabrati pravo mjesto za unutarnju i vanjsku jedinicu.

  • Unutarnji i vanjski moduli ne preporučuju se da se smjeste na mjestima gdje postoji vjerojatnost ulaska motornog ulja na njih.
  • Neželjena instalacija u prostorijama ili područjima gdje postoji visoki udio sumpornih spojeva i raznih soli. Ovo može biti područje termalnih izvora ili morske obale.
  • Susjedstvo s opremom, koja je izvor visokofrekventnih smetnji, slabo se tolerira. Oni su prepreka induktivnim strujama koje su prisutne u motorima jedinice.
  • Ugradnja u prostorima gdje su prisutne pare raznih kiselina i drugih kemijskih spojeva nije dopuštena. To, na primjer, može biti laboratorij.
  • Soba ne smije akumulirati zapaljive plinove.
  • Ožičenje mora izdržati opterećenje.
  • Visina stropova trebala bi biti od 2,5 m.
  • Strop mora biti jak i malih odstupanja u vodoravnoj ravnini.
  • Nakon pune instalacije na putu ne smije biti prepreka.
  • Mora postojati petlja na zemlji.
  • Moduli se postavljaju na metalnu podlogu, tako da moraju biti uzemljeni.
  • Nemojte ukloniti dizajn iz originalne ambalaže dok ga ne isporučite na mjestu.
  • Osigurajte dovoljno prostora za lako raspakiranje i montažu.
Loši tolerirati visok sadržaj soli u zraku.

Obratite pažnju! Koja jedinica će biti instalirana prvi, majstor sam odlučuje, nema stroga slijed ili pravila.

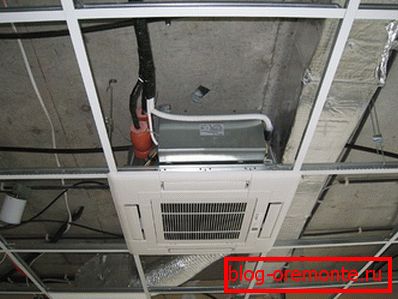

Ugradnja unutarnje jedinice

Ugradnja unutarnje jedinice

Za unutarnji modul je bolje odabrati mjesto u sredini sobe, što će vam omogućiti maksimalnu iskoristivost uređaja.

  • Postupak ugradnje Napravite uzorak kartona, koji će biti iste veličine kao i veličina bloka (obično dolazi u kompletu, može biti dio pakiranja proizvođača).
  • Pričvrstite je na planirano mjesto instalacije i odredite koliko pločica trebate ukloniti. Da bi se olakšalo, označavanje se može napraviti na podu ispod planirane instalacije, a zatim s konvencionalnim ili laserskim olovkom za prijenos točaka na strop.
  • Ako je potrebno, obradite aluminijski profil stropa nakon što ga učvrstite.
  • Pažljivo pregledajte površinu stropa. Ako je potrebno, lijepite mali komad pjene da biste smanjili vibracije.
  • Označite sredinu odabranog područja, trebao bi se podudarati s sredinom jedinice.
  • Poravnajte sredinu matrice (možete koristiti mjeru trake umjesto predloška) s označenom točkom i nacrtati oznaku za 4 rupe.

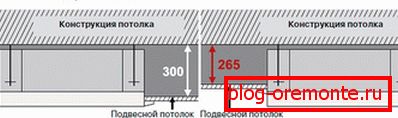

  • Instalacijska shema unutarnje jedinice Izbušite rupe pomoću odgovarajuće bušilice promjera. Umetnite klinove u njih.
  • Navijte maticu na svaku vijku, zatim stavite podlošku, a zatim zategnite drugu maticu.
  • Podignite unutarnju jedinicu i umetnite klinove u utore za njih. Stavite matice tako da se tijelo ne razbije.
  • Podignite modul na takvu razinu da će ići u ravninu s ravnim stijenama. Veličina do kojega će biti udubljena treba odgovarati dubini prednje ploče.
  • Pomoću razine provjerite ispravnost ravnine. Vrlo je važno osigurati da tekućina za drenažu ne teče na ljudske glave.
  • Čvrsto zategnite matice.
  • Izmjerite udaljenost od unutarnje do vanjske jedinice duž staze budućeg freon autoceste.
  • Izrežite cijevi na željenu veličinu. Možete rezati samo s posebnim rezačem cijevi za diskove. Nemojte koristiti brusilice ili sjeckalice. Važno je da metalni čipovi ne ostanu unutar, što kasnije može oštetiti sustav. Procijedite izrezani rez pomoću posebnog alata koji zaglađuje širinu ili prolazi kroz malu datoteku. Pazite da izvadite sve žetone.
  • Pokrijte otvor cijevi s vrpcom ili vrpcom.
  • Postavite cijev u izolaciju.
  • Pričvrstite klinove s kukama u koje će se crta postaviti pod strop i postaviti cijevi u njih. Osigurajte ih na mjestu s estrihom ili stezaljkama.
  • Ako se cijev treba naginjati pod kutom, za to koristite cijevni savijač. Izrežite i gurnite izolaciju. Zatim morate lijepiti rez i popraviti ljepljivom trakom. S ručnim savijanjem možete ga stisnuti i ne primijetiti.

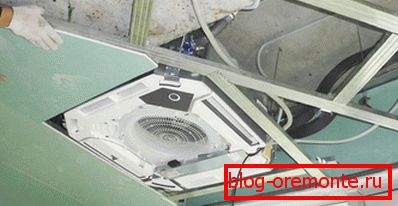

  • Unutarnja jedinica Ako je potrebno proširiti cijev, upotrijebite posebnu kosu koja proširuje unutarnji promjer cijevi na vanjsku. Nemojte pokušavati prilagoditi veličinu istovremeno jer će inače puhati mlaznica. Učinite to za nekoliko prolaza, malo povećavajući veličinu čahure. Zatim zavarite žicom i bakljom.
  • Premjestite cijevi gotovo u blizini mlaznica unutarnje jedinice. Odvijte maticu za zabravljivanje i gurnite je na bradavicu. Koristeći datoteku, obradite krajnje lice i gurnite čips. Izvadite pištolj ispod konusa odgovarajuće veličine i povećajte promjer cijevi. Stavite je na mlaznicu i dobro ga pritisnite. Osigurajte ga maticom. Da biste to učinili, upotrijebite dvije tipke. Oslanja se, kako ne bi rotirao mlaznicu, a drugi zateže maticu.
  • Stavite izolaciju na mjesto artikulacije i popravite ga plastičnim vezama.
  • Namjestite ukrasnu traku na mjestu. Da biste to učinili, uklonite usisnu rešetku zraka, povlačenjem dva stezaljka. Stavi ga na stranu. Uklonite četiri utikača koji su na uglovima, oni bi trebali objesiti na držače. Pronađite motor koji mijenja položaj sjenila. Njegov položaj trebao bi se podudarati s točkom povezivanja plinovoda. Popravite jastučić na zagrade na bloku. Premjestite blok tako da je u sredini rupa. Koristite razinu za postavljanje obloge. Osigurajte usisnu rešetku zraka i kape na stranama.
  • Ako nakon pričvršćenja prednje ploče postoji praznina do stropa, tada je nužno podizati cijelu strukturu zatežući matice na klinovima.

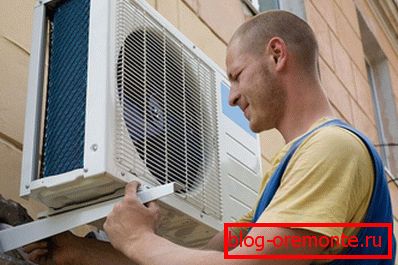

Ugradnja vanjske jedinice

Ugradnja vanjske jedinice

Prije ugradnje vanjske jedinice pažljivo pregledajte dopuštene maksimalne razlike. Kod nekih klima uređaja ne smije prelaziti 20 metara.

  • Vanjska jedinica mora biti dobro fiksirana kako ne bi vibrirala kad motor i kompresor rade.

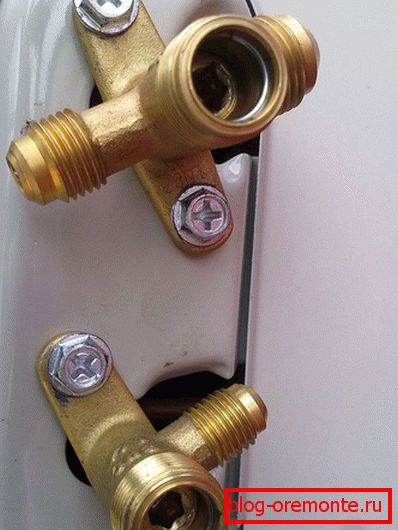

  • Priključci za priključivanje Poželjno je ostaviti prostor do 30 cm do bočnih rubova, ako dizajn ne podrazumijeva blok shemu. Ništa ne smije ograničiti puhanje zraka ventilatorom, inače se učinkovitost smanjuje.
  • Nemojte pomicati vanjsku jedinicu, držeći dekorativnu rešetku, oštetit ćete ga.
  • Težište se ne može podudarati s geometrijskim središtem, stoga ispravno izračunajte snagu.
  • Pri transportu, ne postavljajte modul na njegovu stranu ili ga savijte preko kuta od više od 45 °.
  • Ako namjeravate instalirati na tlo, trebate pripremiti temelje, čija će veličina u dužini i širini za nekoliko centimetara prijeći dimenzije bloka.
  • S čestim jakim vjetrovima u tom području bolje je ne izvoditi okomito pričvršćivanje na zid. Ako ne zadovoljavate ovo stanje, zbog jakog jedra, jedinica se jednostavno može slomiti.
  • Prvo, napravljene su rupe za šape. Stalci su učvršćeni sidrenim vijcima. Nakon toga, oni su instalirani na kompresorskoj jedinici i zakriljen.
  • Pomoću perforatora napravite rupu u zidu. Njegov promjer mora biti takav da se cjevovod i električni ožičenje uklapaju u njega slobodno. Povucite komunikaciju s jedinicom.
  • Probijte i očistite cijevi, baš kao i kod ugradnje unutarnje jedinice.
  • Ventil vanjske jedinice mora biti zatvoren. Odvijte maticu i spojite bez odgađanja kako biste spriječili ulazak prašine i prljavštine. Stegnite s dva ključa.

cjevovod

Kako bi freon mogao slobodno cirkulirati, a kompresor nije bio podvrgnut velikom opterećenju, važno je promatrati nekoliko jednostavnih uvjeta.

  • Pratite maksimalnu dopuštenu dužinu freon linije.
  • Kroz cijelo mjesto ne smije biti više od 15 zavoja.
  • Nemojte učiniti kut savijanja veći od 90?.
  • Radijus savijanja ne smije biti manji od 100 mm.
  • Za neke modele postoji takav uvjet da ako duljina cjevovoda ne prelazi 8 m, tada je rashladno sredstvo koje se nalazi u vanjskoj jedinici i ne treba dodatno popuniti.
  • Nakon montaže utičnica, potrebno je napraviti krug za obradu vakuuma. Za to se pumpa spaja na ventil na vanjskom krugu. Mora se uključiti 15-20 minuta. On će ukloniti sav zrak i ostatke vlage.
  • Tijekom pumpanja možete provjeriti integritet sustava, hodajući po cijeloj duljini cijevi.
  • Kada je stvoren vakuum, možete otvoriti ventil za zatvaranje tako da Freon napuni sustav. Nakon toga možete još jednom provjeriti integritet sustava uz pomoć otopine sapuna nanesene četkom na zglobove.

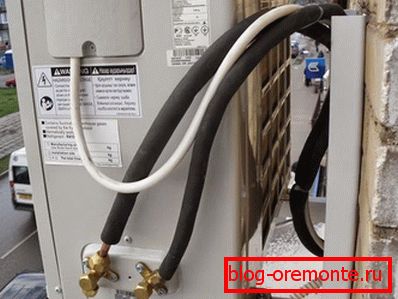

Freon pumpa

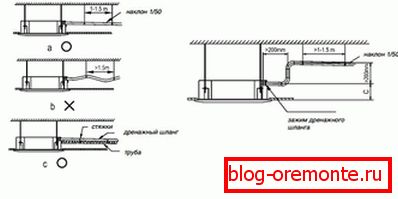

Instalacija za odvodnju

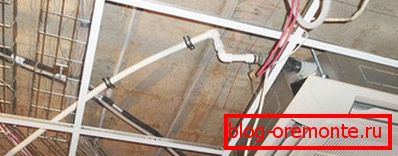

drenaža

Plastična cijev prikladnog promjera može se koristiti za odvodnju.

  • Odvodite priključak Pomoću crijeva, pričvrstite cijev na odvodnu pumpu koja se nalazi na unutarnjoj jedinici.
  • Proširite je na mjesto ispuštanja. Pokušajte ga ne povlačiti, tako da ne ugasite glavu unutarnje jedinice.
  • Ako je moguće, promatrajte nagib od 2 cm za 1 m. To je neophodno, tako da nakon isključivanja klima uređaja tekućina može teći gravitacijom.
  • Kraj odvodne cijevi ne smije biti uronjen u vodu.
  • Da bi provjerili sustav odvodnje potrebno je uliti vodu kroz posebnu rupu na vanjskoj jedinici i okrenuti uređaj u hlađenje. Jedna osoba može pratiti kako crpka radi, a drugi može vidjeti da li voda ispušta.

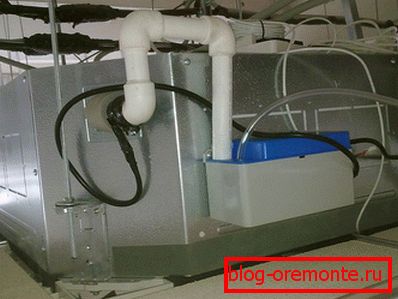

Injekcijska pumpa

Električni priključak

  • Za klima uređaj mora biti predviđen za odvojeni stroj, od kojeg ništa više neće biti napajanje. Pa, ako postoji mogućnost instalacije stabilizatora u slučaju njegove odsutnosti u općoj ožičenju.
  • Prizemna petlja mora integrirati unutarnju i vanjsku jedinicu.
  • Ako kabel treba produžiti, upotrijebite žicu iste vrste i presjeka.
  • Spajanje se vrši na vanjsku jedinicu. Na unutarnjoj strani pokrova nalazi se uzorak koji će vas spriječiti da pogriješite.
Dijagram mrežne veze

Nakon dovršetka veze, morate izvršiti probni rad. Nakon uključivanja cijelog sustava pažljivo pratite kako se motori u jedinicama funkcioniraju. Ako su vidljivi neobični zvukovi ili drugi zvukovi, potrebno je prekinuti rad prije utvrđivanja uzroka.

Povremeno će biti potrebno obaviti jednostavno održavanje. To će se sastojati od čišćenja unutarnjih mehanizama iz prašine, kao i u kontroli volumena freona.
