Ugradnja vrata bliže vanjskim i unutarnjim dijelovima

Zatvarači su uređaji za automatsko zatvaranje vrata, koji se koriste u stambenim i industrijskim zgradama, koji obavljaju svoj posao neprimijećeno, uz pravilnu instalaciju i održavanje.

Prilikom postavljanja izvan prostorije treba uzeti u obzir klimatske uvjete koji ne utječu na vrata unutar sobe. Zatvarači koji se interno koriste se obično izračunavaju za manje težine i bezopasne radne uvjete. Kako instalirati vrata bliže, traži članak.

Vrste zatvarača

Prije postavljanja vrata bliže, trebali biste se upoznati sa svojim sortama.

Glavne vrste struktura prema metodi ugradnje prikazane su u tablici:

Bliži tip Posebne značajke
Pošiljka

Uređaj je postavljen na vrh okvira vrata.
kat Montira se unaprijed na popravak prostorije. U suprotnom, nakon dovršetka rada, nemoguće je s bližim vratima pričvrstiti vlastitim rukama.

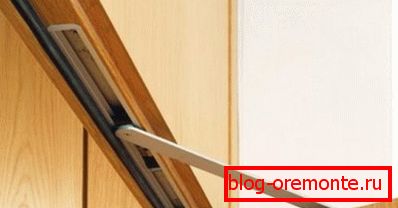

skriven Ovo je najsloženija vrsta proizvoda koja zahtijeva dovoljno iskustva za instalaciju. Često su na proizvod priključene detaljne upute za ugradnju bliže brave. Njegovo poštivanje problema bit će manje.

Izbor bliže vratima

Savjet: Odaberite pogonski mehanizam, trebao bi biti, s obzirom na veličinu i težinu vrata.

Razni zatvarači vrata

Glavna pravila za odabir strukture su:

  • Utvrđuje se težina listova vrata. Uz povećanje mase, snaga uređaja se povećava;
  • Preko teških platna moguće je postaviti zatvarače vrata na više vrata, ali uz pridržavanje njihovog sinkronog djelovanja;
  • Nije zajamčena pravilna uporaba mehanizma s širinom vratašaca većim od 1,6 metara;
  • Obratite pažnju na brzinu udara i zatvaranja vrata, koja se određuje vizualno;
  • Otvaranje kočnice. Ova je funkcija neophodna za zaštitu vrata od oštećenja prilikom udara na zid;
  • Zaključavanje vrata u otvorenom položaju;
  • Odgođeno zatvaranje. Ova vam značajka omogućuje slobodno prolazak kad trebate držati vrata.

Kada kombinirate nekoliko funkcija u bliže vratima, cijena proizvoda se povećava.

Mogućnosti ugradnje mehanizma

Ovisno o izvedbi, koriste se različite opcije pričvršćivanja zatvarača. Na primjer, mehanizmi s kliznim kanalima ili s polugama mogu se učvrstiti iznutra i izvan strukture vrata unutar sobe.

Savjet: Zbog negativnog utjecaja promjena temperature ne postavljajte uređaj na vanjsku stranu ulaznih vrata.

Glatkoća vožnje poluge osigurana je oprugom koja ga kontrolira, s promjenjivim protokom motornog ulja u jednu šupljinu, a potom u drugu. U hladnom vremenu, ulje dobiva veću viskoznost i postaje gusto, au toplini, naprotiv, postaje tekućina.

Zbog promjena temperature, podešavanje uređaja treba provesti češće nego što je to naznačio proizvođač. To će uzrokovati smanjenje radnog resursa sustava.

U ovom slučaju odabire se jedan od tri mehanizma za montažu mehanizma:

  • Standardna instalacija. U tom slučaju fiksiranje glavnog radnog tijela izvodi se na platnu. Poluga je pričvršćena za okvir vratašca;
  • U gornjoj shemi, mehanizam je pričvršćen na nadvratnik ili gornju zraku kutije, a kopča za nosače pričvršćena je na vrata;
  • Slično standardnoj verziji, provodi se paralelni raspored, no poluga je fiksirana ne okomito, već paralelno na montažnom kutu.

Bliže instalacijske sheme двери зависит от варианта размещения петель или направления перемещения полотна при его открывании/закрывании. При открывании двери «на себя», монтаж механизма осуществляется по стандартной схеме на полотно, а рычаг фиксируется к брусу коробки. Вариант «от себя» предполагает верхнее крепление доводчика к притолоке, а фиксация рычага выполняется на полотне.

Načini postavljanja bliže

Postoje također i nestandardni slučajevi, na primjer, s nedovoljnom visinom otvaranja vrata. Iz takve strukturno složene situacije, možete koristiti montažne ploče i uglove.

U sličnim slučajevima, vrata bliže ugrađuju se prema paralelnoj shemi na jedan od dva načina:

  • poluga je pričvršćena paralelno, pričvršćujući svoju cipelu na montažni nosač koji je pričvršćen na kutiju;
  • glavno tijelo mehanizma pričvršćeno je na kutija greda pomoću posebne montažne ploče.

Savjet: Ne možete koristiti vrata bliže, kao graničnik za otvaranje vrata. Za to su vrata zaustavljanja.

Vrata se zaustave

Shema i pravila standardne i gornje montaže

Shema za ugradnju vrata bliže

Glavna pravila za montažne konstrukcije su:

  • Ispravan izbor zatvarača modela, uzimajući u obzir težinu i širinu postojećih vrata. Za olakšanje, možete koristiti europski standard tablice - EN 1154.
  • Na primjer, za vrata visine do 75 cm i težine do 20 kg, dovoljno je približiti EN-1 klase s parametrima od 85 cm i 40 kg, trebali kupiti EN-2.
  •  Klasa mehanizma navedena je u tehničkoj dokumentaciji. Za teška vrata, u nedostatku uređaja potrebnih parametara, možete instalirati dva zatvarača, ravnomjerno raspoređujući teret na njima;
  • Provjerite je li dostupna opcija odabranog mehanizma za instalaciju;
  • Nakon ugradnje vrata bliže neće se odmarati na zid ili bilo koji komad namještaja;
  • Bliže i ručicu moraju biti postavljene na ravnu površinu.

Kako postaviti vrata bliže, video se prikazuje sa svim nijansama.

Bliže instalacijske sheme

Montažni algoritam gornjih bokova vrata je sljedeći:

  • Odabire mjesto ugradnje vrata bliže, uzimajući u obzir smjer otvaranja vrata, Kod otvaranja vrata "na sebi", kućište uređaja se montira na gornji dio vratašca od strane šarke; "Od mene" - tijelo je pričvršćeno na okvir vrata, a poluga do vrata. Pomoću iste tehnologije ugrađeni su zatvoreni zatvarači bez obzira na vrstu njihovog potisnog kanala ili poluge;
  • Priloženi spojni dijagram u mjerilu 1: 1, do vrata bliže, do vrata i vrata. Kroz temeljne oznake papira označene su bušenja rupa. Shema se mora koristiti prema odabranoj vrsti instalacije;
  • Izbušene su u kutiji i otvorima vrata od željenog promjera, Za izradu vrata od metala male debljine ili aluminijskog profila, trebali biste koristiti posebne elemente za pričvršćivanje ili bonki, koji će spriječiti deformiranje metalnog materijala na mjestu pričvrsnih dijelova;
  • Vijci kroz izbušene rupe pričvršćuju konstrukciju tijela i polugu za podizanje ili presvučenu tračnicu, Pomični dio ručice pričvršćen je na tijelo bliže vijkom, a poluga u koljenu spojena je.
  • Označite i približite se;
  • Podesiva poluga koljena tako da je pod kutom od 90 °? na ravninu listova vrata, kao na fotografiji;
  • Sila za zatvaranje vrata se podešava, Istodobno, vrata se otvaraju, procjenjuje se brzina zatvaranja i podešava se na željenu vrijednost s vijcima za podešavanje;
  • Podesiva brzina zatvaranja vrata;

Prilikom podešavanja uređaja u "dokhlop" način, morate jasno prilagoditi silu i brzinu zatvaranja vrata u dvije zone: u rasponu od 180? do 15? i od 15? do 0 °. U krajnjoj zoni, brzina i sila trebaju biti nešto veća kako bi se vrata pravilno zakucala, ali treba izbjegavati velike razlike u brzini;

  • Prilikom podešavanja, nemoguće je odvojiti vijke u velikoj mjeri kako bi se izbjeglo deformiranje bližeg tijela i propuštanja ulja, što će dovesti do neuspjeha uređaja.

Postupak ugradnje poda bliže

Pod bliže

Vanjska vrata bliže vratima s vratima omogućuju otvaranje vrata s desnim i lijevim trijemom i ljuljačkim vratima.

Vrata su visjela na posebnim šarkama. U tom slučaju, dno će nositi dvostruku funkciju: kao zglob vrata i poluga, jedan od njegovih krajeva povezan je s izlaznom osovinom uređaja, a drugi je montiran na vrata.

Postupak ugradnje brave vrata uključuje:

  • Predložak markus kartona.
  • Pod je izbačen ispod vrata, na zglobnoj strani.
  • Kod označavanja predloška je postavljen tako da je os mehanizma s izbočinom na jednoj okomici, a gornji rub udubljenja bio je ispod okvira i vrata za 3 mm.
  • Kod obilježavanja utora za vratove za njihanje, potrebno je predložak postaviti paralelno i simetrično na vrata.
  • Udubljenje u drvenom podu je izbačeno na dubinu od 6 cm, a na betonskom pločniku potrebno je koristiti elektromehaničke rezače.
  • Bliže kućište se umetne u udubljenje. Jaz između kućišta i stijenki udubljenja ispunjen je cementnim mortom ili njegovim nadomjescima.
  • Nakon skrućivanja otopine, možete se približiti.
  • Kućište bliže je smješteno u kućište i unaprijed je učvršćeno vijcima.
  • Pričvršćeni gornji šarki za vrata. Vertikalna cjevovoda prolazila kroz svoju središnju rupu trebala bi označiti s konusnim vrhom središte izlaznog vratila strukture.
  • Prilikom pričvršćivanja gornjeg šarke, moguća je manja odstupanja prilagodbom mijenjajući vrata bliže kućištu do 10 mm.
  • Da biste pomaknuli bliže tijelo, potrebno je otpustiti vijke na suprotnoj strani vijaka smještenih blizu izlazne osovine.
  • Da bi tijelo dobilo željeni položaj u odnosu na gornji šarki, provjerava se paralelnost s listovima vrata. Za ovu prilagodbu koriste se četiri vijka, dva na svakoj strani bliže tijela. Nakon završne instalacije, pričvrsni vijci se učvršćuju.
  • Štitnik prašine stavlja se na izlaznu osovinu konstrukcije, a na šarkama je visio vrata.
  • Vijak postavlja željenu brzinu zatvaranja listova vrata. Kada okrećete glavu u smjeru kazaljke na satu, zatvaranje vrata usporava, a protiv nje - ubrzava.
  • Pričvršćen je dekorativni zaštitni poklopac.
Načini postavljanja bliže

Prilagođena shema instalacije

Ako vrata imaju nestandardne dimenzije ili veliku težinu, upotrebljava se nestandardni izgled bliže vratima. Da biste to učinili, postavite dodatne trake za ugradnju ili kutove. Njihov je dizajn u svakom slučaju razvijen na mjestu, uzimajući u obzir sve nijanse.

Uz nestandardnu ​​instalaciju, možete koristiti sljedeće opcije:

  • Ako je nemoguće pričvrstiti ručicu na okvir vrata, postavit će se dodatni kut ugradnje, a vijci se pričvršćuju horizontalnom ravninom. Poluga je pričvršćena na kut iznutra;
  • Na uglu je postavljeno tijelo bliže vratima, koje je pričvršćeno na gornju kosinu kutije vrata, a poluga je fiksirana na vrata;
  • Montažna ploča montirana je na vrata koja se protežu iznad gornjeg ruba ploče, a brtvilo vrata je pričvršćena na njega. Uobičajeni način pričvršćuje se na okvir vrata;
  • Montažna viseća ploča postavljena je na okvir vrata na kojemu je montirana brtva vrata, a poluga je pričvršćena za vrata;
  • Zatvarač vrata fiksiran je na standardni način, a poluga je pričvršćena na montažnu ploču.

Što je bolje približiti se vratima, instalirajući je, detaljno je prikazano u videu u ovom članku.

Ovo je kratka tehnologija o tome kako instalirati vrata bliže. Kako biste produžili život uređaja, tijekom rada nemojte se truditi pri zatvaranju vrata, zaustaviti ih ili gurati.

Nakon postavljanja bliže vrata izvan vrata, potrebno je zaštititi konstrukciju od izravnog kontakta s bilo kojim padalinama kako bi se ulje zaštitilo od zamrzavanja. Pravilna ugradnja strukture i usklađenost s jednostavnim pravilima tijekom rada osigurat će dug životni vijek vrata bliže bilo kojem dizajnu.
