Zatvaranje vrata: mogućnosti i zahtjevi za njih

Vrata s zaustavnim ili zakretnim vratima često su potrebna kontroliranom zatvaranju. To je važno ne samo u slučajevima kada prolazi kroz veliki protok ljudi, već i tamo gdje postoje jake skice. Uređaj koji se zove sljedbenik vrata može osigurati kontrolu zatvaranja mreže.

U našoj zemlji uređaji su proizvedeni prema standardu P 56177, razvijenom 2014. godine uz sudjelovanje vodećeg svjetskog proizvođača sustava vrata i prozora: njemačke tvrtke GEZE. Vi i ja se možemo samo nadati da će, primjerice, bliže vratima "Diplomat" iz Srbije, malo kvalitetnije i dizajnirati proizvode domaćeg proizvođača.

Klasifikacijski znakovi zatvarači

Prvi znak kojim se briše vrata je svrha. Umjesto toga, isti je za sve uređaje: zatvaranje. Ali vrata sama, kao i instalacijske opcije na njih, su različite. Više ćete saznati o kriterijima prema kojima su klasificirani.

Razdvajanje po namjeni

Postoji pet vrsta uređaja:

• Mogućnost opterećenja (DN) - ugrađen u gornji predvorje vrata za ljuljanje.
• Uređaj za mort (DV) - također je namijenjena za ljuljačka vrata, a ugrađena je na vrhu.
• Uređaj za ugradnju u pod (DP): niža montaža na vratima s trijemom.
• Bliže za vrata tipa pendular (DM).
• Uređaji opremljeni dodatnim funkcijama - najčešće je mrtva točka, ali može doći do amortizacije prilikom otvaranja. Ukratko označen slovima DF.

Kako je određena klasa

Tu je i podjela na klase, koja ovisi o maksimalnoj širini i težini platna. Nakon pregleda tablice u nastavku, naučit ćete kako birati bliže desne strane vrata.

Ovo je druga klasifikacijska karakteristika:

• Postoje klase I, II i III, koje odražavaju stupanj pouzdanosti uređaja. Ovo je treći znak kojim se klasificiraju razni tipovi zatvarača vrata.

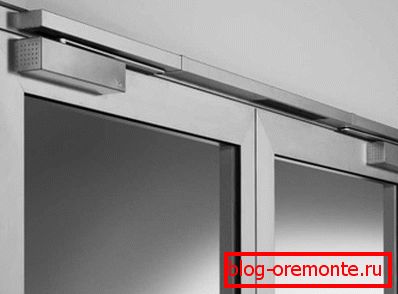

• Četvrti znak označava mogu li se zatvarači koristiti za protupožarna vrata. 0 ne može; 1 mogu.

• Peti atribut klasifikacije su uvjeti pod kojima se uređaj može upravljati. Postoje samo dvije mogućnosti: H - normalni uvjeti, pri temperaturi od -15 +40 stupnjeva; slovo M označava zatvarače otporne na smrzavanje za vrata koja mogu raditi na temperaturama ispod -15 stupnjeva.

Posljednji, šesti znak su tri klase koja određuju otpornost na koroziju uređaja. Najviše otporni na vlagu, uređaji pripadaju klasi I, odnosno treći je najniži. Cijena uređaja ne ovisi samo o proizvodnom materijalu i složenosti rješenja dizajna, već i o klasi vrata bliže.

Obilježavanje i potpunost

Označavanje uređaja za zatvaranje trebao bi odražavati sve 6 obilježja klasifikacije. Ono kodira naziv, klasu, brojčane oznake i slova vrste i vrste proizvoda, kao i broj standarda prema kojem je izrađen.

Obratite pažnju! Na primjer, robna marka DPDF 310H2 znači da je bliža podu s funkcijom dohlop; za vrata od 95 cm i težine 60 kg; prva kategorija pouzdanosti; ne mogu se stavljati na vatru; mora raditi samo u normalnim uvjetima; ima prosječnu otpornost na koroziju. Avtodvodchiki vrata uvezena, također su označena s dva dodatna slova CE.

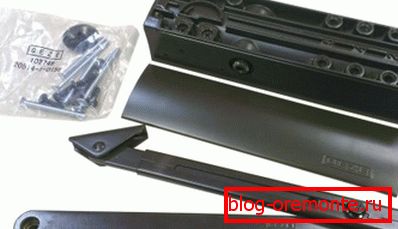

Takva oznaka, kao i datum proizvodnje i zaštitni znak proizvođača, ne smije biti samo na bližoj, već i na sastavnim dijelovima. Oznaka marke obično se nalazi na prednjoj strani proizvoda, što vidimo na gornjoj slici.

Označavanje se obično nalazi na stražnjoj strani kućišta, ali ako je bliži zubac, tada se oznaka može očitati uklanjanjem zaštitne ploče.

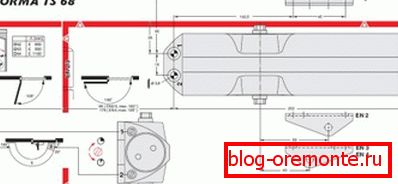

Uz proizvod mora biti priložen ne samo upute za rukovanje i održavanje uređaja, već i predložak predložaka u punoj veličini koji vidite iznad. Koristeći ga, bilo tko može instalirati uređaj za zatvaranje. Radi jasnoće, nudimo pregled videozapisa: "Instalirajte bliže vratima".

Dizajneri zatvaraju i zahtjeve za njih

Jedan od glavnih zahtjeva GOST-a za zatvaranje je uporaba materijala i premaza otpornih na koroziju u njihovoj proizvodnji. Zato je u proizvodnji takvih uređaja upotrijebljen stupanj i kalibrirani čelik, kao i cink, aluminij, bakar-cink i aluminij-cink legure.

Ako je uređaj preokrenut

Unatoč činjenici da se uređaj za brijanje vrata može razlikovati strukturno, postoje opći zahtjevi koji moraju zadovoljiti sve modele.

• Prije svega, trebali bi osigurati otvaranje platna ne manje od 90 stupnjeva. Ako su vrata njihanje - onda u svakom smjeru. Trajanje zatvaranja vrata, otvoreno pod pravim kutom, trebalo bi biti u roku od dvije do pet sekundi.
• Bez obzira na kut otvaranja vrata, koji se određuje po svojoj klasi, bliže moraju zatvoriti list barem 70 stupnjeva. Ako je magnetsko brtvilo vrata, završno zatvaranje nastaje zbog atraktivnih svojstava magneta. U drugoj izvedbi, to može biti uređaj tipa DF, opremljen funkcijom dohlop.

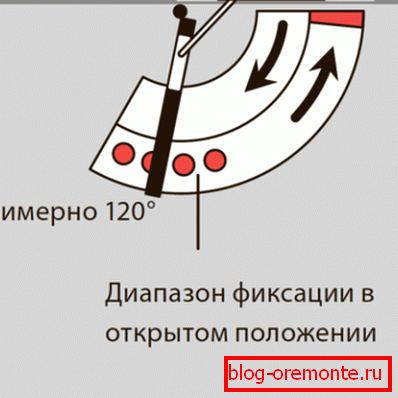

• Proizvod se može smatrati kvalitetom kada je moguće prilagoditi položaj platna s obzirom na kutiju ili susjedni pojas tako da razlika bude ne više od 1 stupnja. Osim toga, platno mora biti čvrsto pričvršćeno na ekstremnim položajima: zatvoreni i otvoreni.

Zahtjevi za ugrađene zatvarače

Svi zatvarači DV i DP moraju biti opremljeni funkcijom prigušenja otvora - tj. Uređaj mora usporiti sve dok ne dosegne krajnji otvoreni položaj.

• Ako imamo na umu široko otvoreno 90 stupnjeva. platno, segment staze kada se zatvara do oznake od 65 stupnjeva, je zona kašnjenja. Kvalitetni uređaj trebao bi osigurati vrijeme za prolaz ove zone za ne manje od 20 sekundi.
• Ova svojstva bliže nazivaju se funkcijom usporavanja zatvaranja mreže. Zahtjevi standarda također se primjenjuju na količinu vremena potrebno za rušenje ručno kašnjenja zatvaranja. Ovaj pokazatelj ne bi smio premašiti 15,3 kgf / m.
• Maksimalno i minimalno postavljanje brijegova vrata prema sili zatvaranja trebalo bi osigurati sve zahtjeve standarda - uključujući one koji su zajednički svim vrstama uređaja. Što se tiče posebno ugrađenih mehanizama, oni također trebaju omogućiti ubrzano zatvaranje u završnoj fazi. To jest, potrebna je funkcija dohlop za ugrađene zatvarače.

Svi regulatori, pomoću kojih se kontroliraju dodatne funkcije, skrivene su u kućištu instrumenata i aktiviraju se posebnim alatom. Dizajn bilo kojeg bližeg - i posebno ugrađenog - trebao bi omogućiti nesmetan pristup mehanizmu, bez potrebe za demontiranjem.

Kućište uređaja, bez obzira na vrstu, mora biti zatvoreno i isključiti mogućnost curenja tekućine, osiguravajući rad mehanizma.

Konstrukcijske značajke zatvarača

Za otvaranje vrata, na nju mora utjecati određena sila. Dio toga kada se otvara, a kad zatvori - puni napor, bliži preuzima.

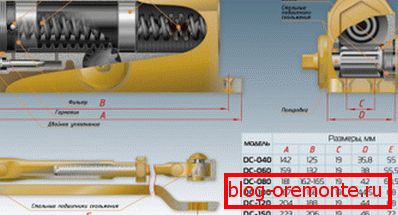

Najčešće se akumulira pomoću opruge koja se komprimira kad se vrata otvore. Neizrečena, ona jednostavno premješta platnu u svoj prvobitni zatvoreni položaj.

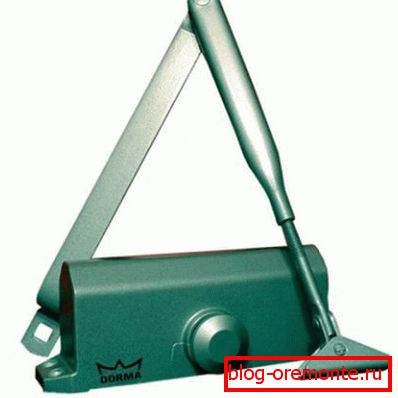

• Najčešće su na vrhu ugrađeni zatvarači na vratima za ljuljanje. Činjenica je da ugrađena verzija može biti instalirana samo u procesu uređenja podnog obloga ili njegovog popravka. U ogromnoj većini, zatvarači tipa DN imaju dizajn opruge. Osim opruge, imaju zupčanik s klipom zupčanika zbog kojeg se pomiče.

• S klipom je spojen na jedan kraj brave poluge, koji prima silu kroz oprugu. Premještanje u luk, glatko otvara ili zatvara vrata. Unatoč činjenici da je to najpopularnija opcija, danas to nije najbolje.

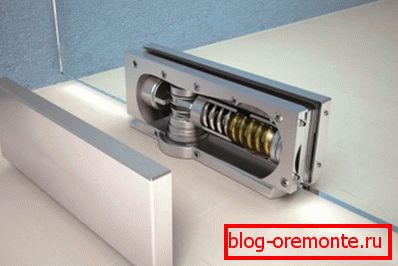

• Opcije pogona tipa kamere pojavile su se mnogo kasnije, a stručnjaci smatraju da su najoptimalniji. Glavni dio tako bliže je brijeg. Nalazi se između otvora i kočnih klipova i komunicira sa susjednim elementima pomoću valjaka.
• To ne čini bez opruge: pri otvaranju mreže, klipni nosači djeluju preko njega. Pri zatvaranju, opruga se uspravlja i aktivira se klip kočnice, što sprečava da se vrata silom otkupe. U tom slučaju klip za otvaranje se pomiče na prvobitni položaj.

Obratite pažnju! Zatvarači tipa Cam imaju znatno veći stupanj kontrole nad zatvaranjem mreže, što se, štoviše, može regulirati. Njihove kutije su kompaktnije, što je osobito vrijedna kvaliteta za ugrađene uređaje. Budući da im nedostaje poluga za napajanje, DV uređaji razlikuju se visokim momentom.

Glatkoću rada tako bliže osigurava ugradnja valjka za zatvaranje struje. Za okretna vrata, ona je smještena u sredini otvora, za ljuljanje vrata - na zid.

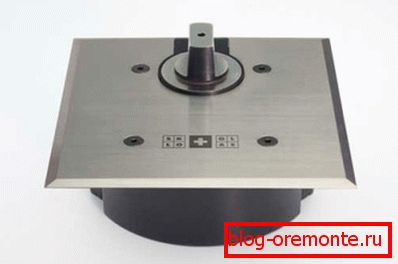

Napominjemo samo da se ne mogu postaviti svi modeli vrata bliže u središtu otvora. Ako govorimo o temeljnoj razlikama u dizajnu uređaja za postavljanje na vrhu i podu, onda je uopće glavna stvar prisutnost ili odsutnost poluge.

zaključak

Из всего вышесказанного, любому человеку понятно, что перед тем, как выбрать доводчик для дверей, необходимо в первую очередь обратить внимание на ширину и вес полотна. По классификационной таблице, максимальная ширина составляет 1,6 м, а вес 160 kg.

U tim slučajevima, kada su ti pokazatelji prekoračeni, postoji samo jedan izlaz - staviti dva vrata na vrata. Poželjno je odabrati zatvarače barem jednu klasu višu od onoga što je potrebno - a video u ovom članku će vam pomoći s ovim zadatkom.
