Zglob vrata za prolaze: kako odabrati i kako instalirati

Uobičajeni zglob unutarnjih vrata za prolaze, prikladan je samo ako su mali i dovoljno lagani - na primjer, izrađeni od tankih štaketnika ili plastike. Teški drvo ili metalni proizvodi koje ne drži.

Pogledajmo što se nadstrešnice mogu koristiti, opremanje ulaza na web mjesto.

Preklopne šarke

Za razliku od unutarnjeg, pričvršćenog na kraj listova vrata, vanjske šarke su pričvršćene ili bušene na njegovu prednju ravninu ili trake za pričvršćivanje. To je najstariji tip nadstrešnica, namijenjen za postavljanje drvenih vrata.

Dizajn i opseg

Nadmorske šarke namijenjene su za vješanje drvenih krpica različitih izvedbi i utega.

Jedno "krilo" zgloba može biti različitih duljina, do cijele širine listova vrata. U tom slučaju postaje dio same strukture vrata.

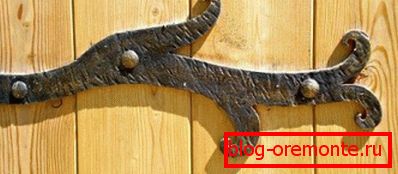

Stari krovni krović

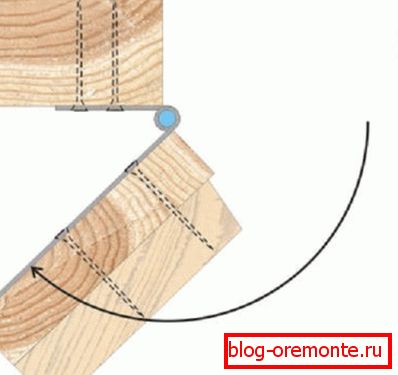

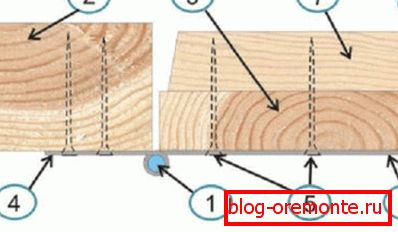

Krugovi nadzemnih uređaja i načelo njihova djelovanja:

U zatvorenom položaju U otvorenom položaju
  1. Okretna osi oko koje se vrata ili vrata rotiraju pri kretanju. Zakvačena je jednom od ploča petlje, stoga ne padne iz nje pod djelovanjem gravitacije;
  2. Vrpca za podršku okvira vrata ili vrata;
  3. Ležaljka;
  4. Fiksni dio šarke, pričvršćen na okvir pole ili vrata;
  5. Spojnice - vijci ili nokti;
  6. Pokretni dio petlje, pričvršćen na vrata;
  7. Zatezanje vodoravne trake. Zglobovi vrata za vrata su pričvršćeni na njima na razini takve šipke - pogotovo ako je duljina njihovog pokretnog dijela manja od širine platna.

Za referencu. Prije toga, nadstrešnice su bile isključivo krivotvorene i bile su pričvršćene na vrata s noktima. Sada su češći petlje, a lakše je i pouzdanije ih pričvrstiti samohvatnim vijcima.

Od velike važnosti nije samo kvaliteta i pouzdanost tih elemenata, već i njihov izgled, budući da su otvoreno smješteni. Stoga su kovani zglobovi i dalje jako traženi, unatoč činjenici da je njihova cijena nerazmjerno viša u odnosu na tiskanje tvornice.

Odabir i ugradnja

Duljina petlji i njihov broj se odabiru ovisno o veličini i težini wicketa. Što je dulji bum, to više pričvršćuje rupe i veća je težina koju će podnijeti, ne dopuštajući da platno padne ispod svoje težine.

Što se tiče težine, onda:

  • Za krpu do 40 kg dovoljno su dvije nadstrešnice, smještene na udaljenosti od 15-20 cm od gornjih i donjih rubova;
  • Na 40-60 kg već trebate tri petlje, a treći je montiran ispod vrha za 20-30 cm;
  • Ako je platno teže od 60 kgPreporuča se da je objesite na četiri petlje, koje se nalaze na jednakoj udaljenosti jedna od druge.

Vješanje vrata je lako učiniti rukom. Zbog toga je dugi dio petlje prvi pričvršćen na web.

Montaža zglobnog dijela petlje

Zatim se vrata postavljaju na mjesto i učvršćuju se klinovima, stezaljkama ili drugim uređajima u poziciji dizajna.

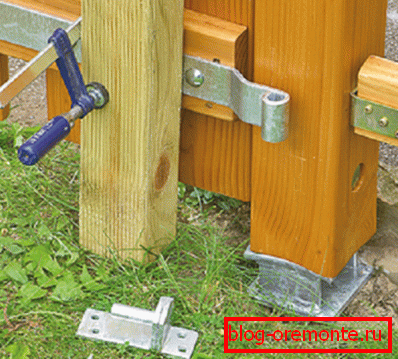

Ugradnja vrata i učvršćivanje u ispravnom položaju

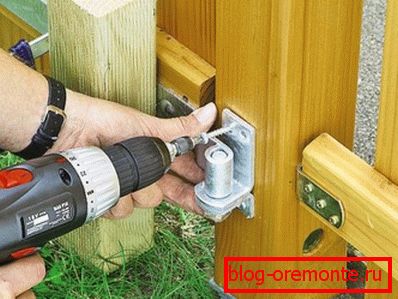

Nakon toga, drugi dio krovišta pričvršćen je na stup ili kutiju.

Pričvršćivanje dijela šarke

Vijeće. Ako je platno još uvijek usporeno ili položaje za zamjenu mijenja položaj, lako će se prilagoditi rad vrata. Dovoljno je odvrnuti vijke, poravnati ih i zategnuti.

Zavarene šarke

Metalni ulazi, kao i svi ostali, u metalnom okviru pričvršćeni su na nosače s posebnim zavarenim šarkama.

vrste

Zavarene šarke vrata za vrata razlikuju se jedna od druge prvenstveno u veličini i proizvodnji materijala. Osim toga, postoje razlike u obliku, dizajnu i sposobnosti da nose određeno opterećenje.

U formi su:

  • cilindrična;
  • šesterokutna;
  • Drop-oblika.

Po dizajnu:

  • konvencionalan - s uklonjenim ili fiksnim "prstom";
  • roll-on - s metalnom kuglom, omogućujući jednostavno otvaranje vrata smanjenjem sile trenja unutar petlje;
  • ležaj - s ležajem između dvije polovice proizvoda.

Opterećenjem:

  • jednostavan;
  • Ojačano - sa zavarenim pločama, omogućujući ravnomjernije raspoređivanje opterećenja na petlji. Što povećava pouzdanost učvršćenja vrata i povećava vijek trajanja nadstrešnica.

Potrebni broj petlji

Opće dimenzije zavarenih šarki, kao i njihov broj, odabiru se prema težini prolaza. Što je teže, to više trebaju biti. Ili bi oni sami trebali biti moćniji.

Preporučeni iznos naveden je u tablici:

Napravite i visinu petlje, mm 610-4 (100) 610-5 (125) 613-4 (100) 613-5 (125) 500-4 (100) 500-5 (125) 401-4 (100) 700-4 (100) 700-5 (125)
Težina, kg
30 2
40 3 2 2
50 3 3 2
60 3 2
70 3 2
80 3 2 2
90 3 3 2
100 3

Ugradnja wicketa na zavarene šarke

Treba odmah zapaziti da je to vrlo teško raditi sami, a jednostavno je nemoguće ako nemate iskustva. Zavarivanje je težak, dugotrajan i opasan proces za početnike. Stoga možete ugraditi instalaciju samo ako nije prvi put da vidite i držite aparat za zavarivanje u rukama.

Osim toga, nemojte zaboraviti zalijepiti elektrode, masku i osobnu zaštitnu opremu. I potrebni alati:

  • Metalna četka za čišćenje radnih površina od prljavštine, hrđe, stare boje;
  • Brusilica za vađenje zavarenih spojeva;
  • Mjerač ili vladar, olovka;
  • Razina gradnje;
  • Uređaji ili druga učvršćenja za pričvršćivanje dijelova.

Vijeće. Prije puštanja u pogon podmažite vratašca za vrata s mazivom ili drugim sredstvom za podmazivanje. I područja na kojima će biti zavareni, čisti od hrđe ili boje.

Zatim morate napraviti oznaku na vratu, ovisno o broju šarki. Gornji i donji dio mora biti postavljen ne više od 15-20 cm od ruba.

Vrlo je prikladnije zavarivati ​​ih kada su vrata i kutiju u vodoravnom položaju.

Detaljan opis postupka prikazan je u tablici:

slika opis

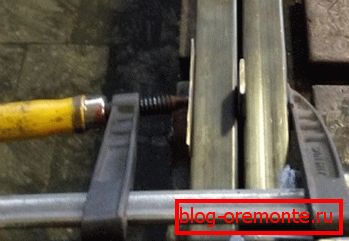

Korak 1 Postavite vrata ili njen okvir i stup podloge na vodoravnoj ravnini tako da između cijevi do kojega će se zglobne šarke postaviti razmak od 3-4 mm. Da biste to učinili, postavite između njih razmaknice metalnih komada ili otpadnih krugova iz brusilice i pričvrstite stezaljke.

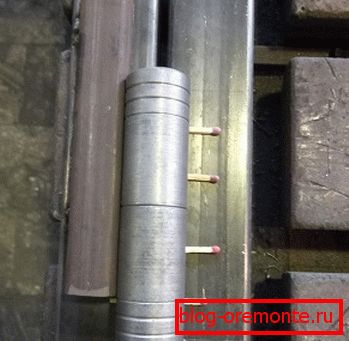

Korak 2 Uzduž linije za zavarivanje nacrtajte liniju paralelnu s rubom na potpornoj cijevi i pričvrstite ravnu šipku ili dužinu cijevi duž njega.

Možete stezati stezaljke ili uhvatiti točkasti zavarivanje.

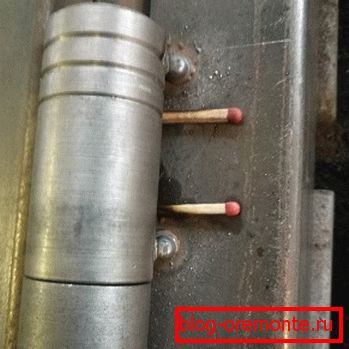

Polaganje petlje blizu bara, stavite podudaranje ili dijelove žice ispod nje kako biste omogućili razmak.

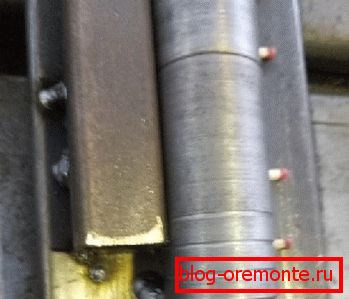

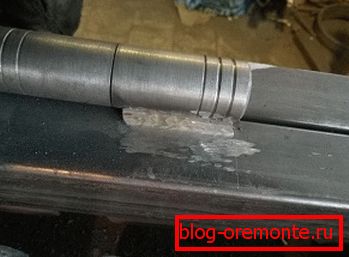

Korak 3 Držeći cilindar pritisnut na šipku, zgrabite gornju polovicu na dva mjesta na okviru cijevi.
Korak 4 Zatim zgrabite donji dio i uklonite / odrežite privremenu traku.
Korak 5 Uklonite stezaljke koje drže vrata i kutiju zajedno i provjerite udarni nož.

Ako je sve normalno, vratite razmaknice i stezaljke na mjesto ponovno kako biste temeljito zavarili šarke.

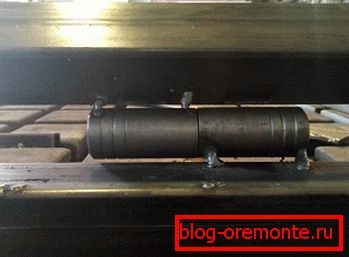

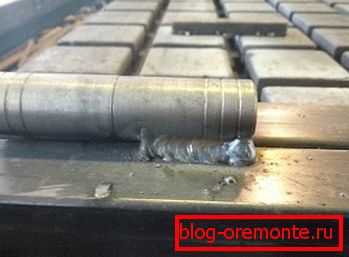

Korak 6 Kuhajte obje šavove kontinuiranim zavarivanjem.
Korak 7 Grind šavova s ​​brusilica, tako da nema nodula lijevo.
Korak 8 Otvorite vrata i kuhajte šavove na stražnjoj strani. Skinite ih.
Korak 9 Da bi dizajn postigao kompletan estetski izgled, premazite ga i bojite.

Za referencu. Ovo je samo jedna od mogućnosti. Svaki zavarivač ima svoje tajne, kako osigurati jednolike razmake između šarki i okvira, kako ih organizirati po istoj vertikalnoj osi itd. Pogledajte nekoliko videozapisa i odaberite najprikladniji način.

Ako se stubovi stupova već stave, instalacija se vrši pomoću različite tehnologije. Uputa predlaže da najprije ozbiljno označite i zavarite gornje dijelove šarki na zavjesu vrata.

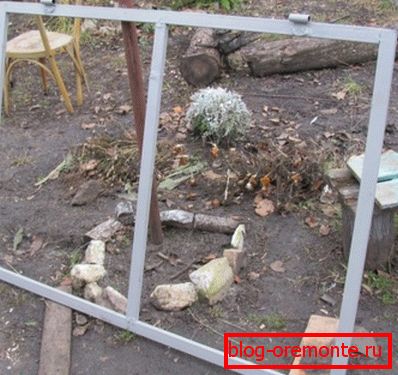

Wicket okvir sa zavarenim šarkama

Nakon toga, kao u slučaju nadzemnih nadstrešnica i drvenog prolaza, krilo je postavljeno u otvor i fiksirano u njemu uz pomoć obloge i klinova. Vertikalnost instalacije, te se u istoj ravnini s kutijom, provjerava razinom zgrade.

Zatim je donji dio umetnut u gornji dio petlje, a položaj je označen na nosivom polu s kredom ili konstrukcijskom olovkom. Ili odmah zgrabi na dva mjesta zavarivanjem točkom.

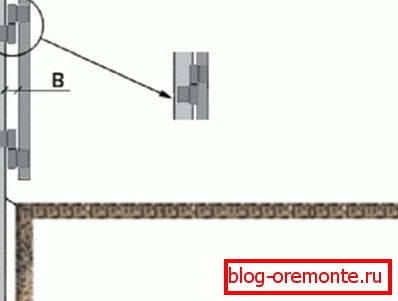

Shema montaže petlje

Grabbing sve petlje, morate ukloniti klinove i obloga, i provjeriti napredak vrata. Tek tada možete izvesti vertikalne čvrste šavove.

I sve je isto: unutarnje šavove kuhano, čiste, nakon čega se cijela struktura oslikava u odabranoj boji.

zaključak

Sada znate koji su vrata vrata za vrata, iu kojim slučajevima koriste ovu ili onu vrstu. A ako želite, sami možete izvršiti instalaciju. Bit će to još lakše to učiniti nakon pažljivog gledanja videozapisa u ovom članku, kao i drugih videoisječaka iskusnih graditelja i zavarivača.
